2/4/8 Διάδρομος C21~C28 Οπτική κάρτα πολλαπλασιαστή πρόσθεσης και πτώσης
Χαρακτηριστικά του προϊόντος
(1) Υποστήριξη 2/4/8 κανάλι προσθήκη και παραίτηση
(2) Plug'n play: δεν απαιτείται ρύθμιση
(3) Πράσινο προϊόν: εντελώς παθητικό, δεν χρειάζεται ενέργεια και δεν χρειάζεται ψύξη
(4) Μικρή απώλεια εισαγωγής
Μέγιστη απώλεια εισαγωγής 2CH ≤ 1,5 dB
4 Μέγιστη απώλεια εισαγωγής CH ≤3dB
8CH μέγιστη απώλεια εισαγωγής ≤ 4,5dB
Προδιαγραφές
| Λειτουργία |
CWDM OADM |
DWDM OADM |
| Αριθμός καναλιού |
1 |
2 |
4 |
8 |
16 |
1 |
2 |
4 |
8 |
16 |
| Λειτουργικό μήκος κύματος ((nm) |
1260~1620 |
1525~1565 |
| Τύπος επιχείρησης |
Δίκτυο ITU-T |
Δίκτυο ITU-T |
| Κέντρο κύματος (nm) |
20 |
0.8nm ((100GHz) |
| Απώλεια εισαγωγής καναλιού (dB) |
Εισόδου |
≤0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
≤0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
| Προσθέστε ---- Έξω |
≤0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
≤0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
| Μέσα-έξω |
≤0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
≤0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
| Πλατνότητα (dB) |
ΔΕΔ±6.5 |
|
| Απομόνωση παρακείμενου καναλιού (dB) |
≤0.5 |
| Απομόνωση μη παρακείμενων καναλιών (dB) |
≥ 30 |
| Απώλεια απόδοσης (dB) |
≥ 40 |
| Πλατνότητα (dB) |
≥ 50 |
| Αριθμός κατεχόμενης θέσης |
Υποστηρίζουν το πλαίσιο της σειράς OSP3800, καταλαμβάνουν 1 θέση, (0,5U) |
| Οπτική διεπαφή |
Επικεφαλής |
| Μέγιστη κατανάλωση ισχύος |
5W |
| ΜΤΠΔ |
>100000 ώρες |

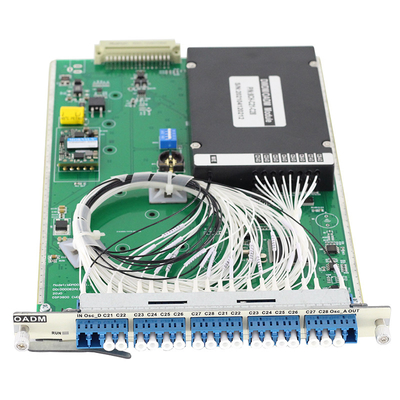

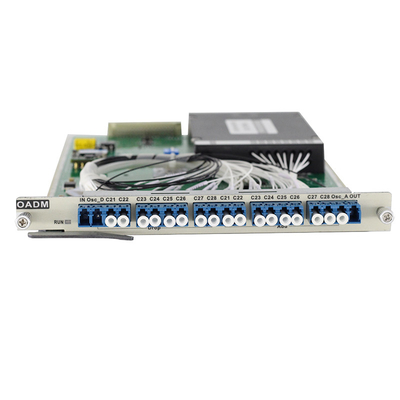

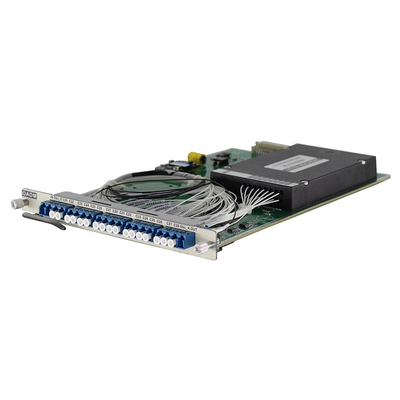

Διάγραμμα προϊόντος
Εισαγωγή
Η πλακέτα OADM είναι ένα σημαντικό μέρος του συστήματος WDM.
Μπορεί να συνειδητοποιήσει τη δυναμική επαναδιάταξη του οπτικού καναλιού μήκους κύματος από την μονάδα OADM.
Δηλαδή, it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
Γενικές ερωτήσεις
1Ποιο είναι το προφίλ του προϊόντος σας;
Η σειρά προϊόντων μας περιλαμβάνει συστήματα μεταφοράς πολλαπλασιασμού διαίρεσης μήκους κύματος WDM/OTN, εξοπλισμό διαίρεσης μήκους κύματος 5G (CWDM/MWDM/LWDM),οπτικά συστήματα προστασίας (OLP/0BP/Bypass) οπτικοί ενισχυτές (OEO/EDFA/SOA), συστήματα ανίχνευσης οπτικών καλωδίων/σύστημα online ανίχνευσης οπτικών ινών OLM, οπτικός διακόπτης (OSW), οπτική μονάδα κλπ.,
2Πώς θα στείλετε τα αγαθά μου;
Α: Θα στείλουμε τα εμπορεύματα με DHL, UPS ή FEDEX, παρακαλούμε ελέγξτε τις λεπτομέρειες παράδοσης με τον αριθμό παρακολούθησης.
3Ε: Μπορώ να έχω κάποια έκπτωση;
Α: Θα παρέχονται εκπτώσεις για επαναλαμβανόμενες παραγγελίες, τακτικούς πελάτες και προϊόντα με έκπτωση.
4Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Απ: Συνήθως χρειάζεται 2~4 εργάσιμες ημέρες για να παράγει και στη συνέχεια θα στείλει τα αγαθά.
