Αρχική Σελίδα /Προϊόντα/WDM σύστημα μετάδοσης/400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση

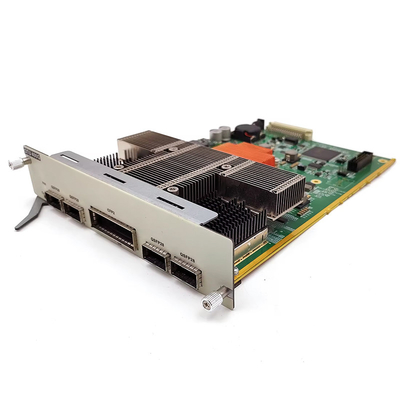

400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση

1pc
MOQ
Διαπραγματεύσιμα
τιμή
400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ονομασία προϊόντος: Κάρτα υπηρεσίας 400G OTU
Συνδετήρας: 1*CFP2+4*QSFP28
Ανώτατη απόσταση: 1200 χιλιόμετρα
Διάστημα κύματος: 96ch, C-band
Επισημαίνω:

Δελτίο υπηρεσίας OTU 4*QSFP28

,

Δελτίο υπηρεσίας 400G CFP2 Card OTU

,

Συνεπής Δελτίο Υπηρεσιών OTU κάρτας CFP2
Βασικές πληροφορίες
Τόπος καταγωγής: Σενζέν, Κίνα
Μάρκα: Olycom
Πιστοποίηση: CE RoHS FCC ISO9001
Αριθμό μοντέλου: OM3800-400G
Έγγραφο: DWDM OTN SYSTEM OLYCOM.pdf
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ένα κομμάτι σε ένα κουτί, 2 κιλά G.W.
Χρόνος παράδοσης: 4~7 ημέρες
Όροι πληρωμής: Τ/Τ, Paypal
Δυνατότητα προσφοράς: 1500 τμχ/μήνα
Περιγραφή προϊόντων

Η μονάδα οπτικής μεταφοράς DWDM Olycom 400G Muxponder CFP 2



Εισαγωγή



  1. Η πλακέτα υπηρεσίας 400G OTU υποστηρίζει τέσσερις πρόσβαση σε υπηρεσίες 100G, υιοθετεί προηγμένες τεχνολογίες όπως η διαμόρφωση PDM-QPSK και η συνεκτική λήψη,και ξεπερνά τις φυσικές επιπτώσεις των συστημάτων μεταφοράς υψηλών ταχυτήτων στις απαιτήσεις OSNR, ανοχή CD, ανοχή PMD και μη γραμμικότητα.
  2. Μπορεί να συνειδητοποιήσει την επιχείρηση 400G πάνω από 1.200 χιλιόμετρα μη αναμεταδοτικής μετάδοσης, και η γραμμή πλευράς διεπαφής υποστηρίζει C-band 96-wave (50GHz) ρυθμιζόμενο.



Παράμετροι προϊόντος



Λειτουργία Περιγραφή
Διασύνδεση

1Διασύνδεση πλευράς πελάτη: 4, συνδέσιμη με βάση το QSFP28

2Διασύνδεση πλάι γραμμής: 1, βασισμένη σε CFP2 pluggable, συνεκτική PDM-QPSK
Λειτουργία γραμμής Υποστήριξη της διαφανούς μετάδοσης της υπηρεσίας 1 400G,που μπορεί να μετατρέψει 4 κανάλια οπτικών σημάτων υπηρεσίας 100G από την πλευρά του πελάτη σε 1 κανάλι οπτικών σημάτων με κλίμακα 400G DWDM.
Τρόπος επαναλήψεως Υποστήριξη ηλεκτρικού ρελέ 400G μήκους κύματος
Τύπος επιχειρηματικής δραστηριότητας υποστήριξης

100GE

ΟΤΟ4
Τεχνολογία WDM Υποστήριξη DWDM: C-band 50GHz 96 κύματα ρυθμιζόμενα
Τεχνολογία FEC Υποστήριξη SDFEC
Αριθμός κατεχόμενων θέσεων Υποστήριξη σασί πλήρους σειράς OM3800, που καταλαμβάνει 2 slots, (1U)
Λειτουργία διαχείρισης δικτύου

Η υποστήριξη της παρακολούθησης σε πραγματικό χρόνο της κατάστασης λειτουργίας του λιμένα, συμπεριλαμβανομένων: μετάδοσης οπτικής ισχύος, λήψης οπτικής ισχύος, θερμοκρασίας κλπ.

l Υποστήριξη της λειτουργίας επανασύνδεσης λιμένων και της λειτουργίας κλείδωσης λιμένων
Μέγιστη κατανάλωση ισχύος 50W (συμπεριλαμβανομένης της οπτικής μονάδας)
ΜΤΠΔ >100.000 ώρες

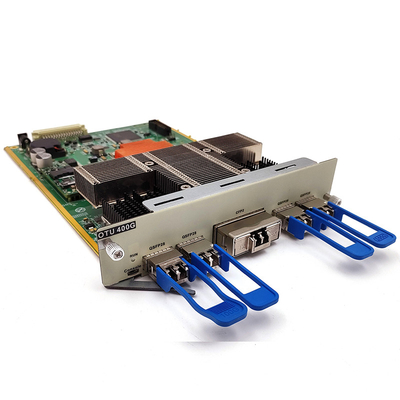

Διασύνδεση προϊόντος



400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση 0



Άρθρο Διασύνδεση Περιγραφή
Διασύνδεση CFP2 Τσ Οπτική διεπαφή εξόδου της μονάδας
Rx Οπτική διεπαφή εισόδου ενότητας
Διασύνδεση QSFP28 Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ Οπτική διεπαφή εισόδου και εξόδου της μονάδας

Διασύνδεση Άρθρο Περιγραφή
ΔΡΑΣΕΙΣ Δείκτης λειτουργίας κάρτας OTU

Ενεργοποίηση ΟΤΟ είναι κανονική.

Εκκενώθηκε, αποτυχία λειτουργίας OTU
QR1 Δείκτης φωτός από την πλευρά της μονάδας παρακλάδισης 1

Ενεργοποιημένο, η λήψη φωτός είναι φυσιολογική.

Ακύρωση, η λήψη φωτός είναι ανώμαλη.
QR2 Δείκτης φωτός από την πλευρά της μονάδας παρακλάδισης 2

Ενεργοποιημένο, η λήψη φωτός είναι φυσιολογική.

Ακύρωση, η λήψη φωτός είναι ανώμαλη.
QR3 Δείκτης πλευρικής δέσμευσης φωτός του τμήματος 3

Ενεργοποιημένο, η λήψη φωτός είναι φυσιολογική.

Ακύρωση, η λήψη φωτός είναι ανώμαλη.
QR4 Δείκτης πλευρικής δέσμευσης φωτός για το τμήμα 4 του ενότητας

Ενεργοποιημένο, η λήψη φωτός είναι φυσιολογική.

Ακύρωση, η λήψη φωτός είναι ανώμαλη.
Επενδύσεις Δείκτης λήψης φωτός οριζόντιας μονάδας

Ενεργοποιημένο, η λήψη φωτός είναι φυσιολογική.

Ακύρωση, η λήψη φωτός είναι ανώμαλη.



Διάγραμμα



400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση 1



Διασύνδεση διαχείρισης κάρτας OTU



400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση 2



  • Παράλληλη παρακολούθηση σε πραγματικό χρόνο της λειτουργικής κατάστασης του επιχειρηματικού δίσκου
  • Κατάσταση σύνδεσης ενότητας επιγραμμικής παρακολούθησης, κατάσταση σύνδεσης λιμένα
  • Μονάδα παρακολούθησης σε πραγματικό χρόνο μετάδοσης και λήψης ισχύος φωτός, ισχύς λειτουργίας ρεύματος
  • Υποστήριξη ανάγνωσης σε πραγματικό χρόνο πληροφοριών DDM οπτικής μονάδας
  • Υποστήριξη της ανάγνωσης των πληροφοριών μήκους κύματος και καναλιού του μοντέλου ανάγνωσης



Εγκατάσταση κάρτας OTU



1. Ρυθμίσεις κατώτατου ορίου συναγερμού ισχύος συσκευής λήψης

Το κατώτατο όριο συναγερμού ισχύος λήψης της οπτικής μονάδας μπορεί να ρυθμιστεί μέσω της διαχείρισης δικτύου.η συσκευή θα προκαλέσει συναγερμό και θα ειδοποιήσει το προσωπικό συντήρησης να δώσει προσοχή χωρίς να επηρεάσει την επιχείρηση



2. Ρυθμισμός λειτουργίας ALS

Η λειτουργία ALS μπορεί να ρυθμιστεί μέσω του συστήματος διαχείρισης δικτύου.και η ίδια η πλευρική οπτική μονάδα δεν εκπέμπει φως.



400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση 3

400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση 4

400G Συνεπής κάρτα CFP2 4*QSFP28 OTU υπηρεσία πλακέτας για ρυθμιζόμενη C-Band 96-Wave μετάδοση 5
