Olycom 2.5G Διαχειρίσιμο CCTV PoE Fiber Switch
| Λιμάνι |
2*100/1000/2500Mpbs θύρες SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
10*100/1000M UTP RJ45 Uplink ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
8*UTP PoE Downlink ((PoE af/at/bt)
1*Πόρτα κονσόλας

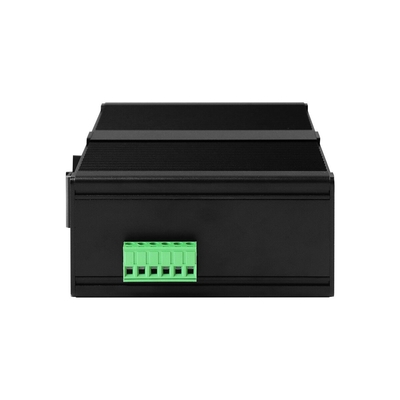

1*6-PIN ενεργειακό τερματικό μπλοκ
2*Απόδοση συναγερμού
|
| Πρωτόκολλο |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Δελτίο ΕΕ L 347 της 20.10.2013, σ.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 40Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 22.321 Mpps
Μέγεθος DRAM: 128M
Μέγεθος φλας: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
ΔΙΑΤΡΟΠΟΣ ΤΟΥ ΚΑΤΑΛΟΥ: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Ηλεκτρική ενέργεια, Σύστημα, Δίκτυο, PoE, Φυτική ίνα, Ασφάλεια
Δύναμη, κόκκινο.
SYS: Σύστημα, κόκκινο
Σύνδεσμος δικτύου/δραστηριότητα: Πράσινο LED
Δικτυακό ρυθμό δεδομένων: πορτοκαλί LED (ενεργό για 1G)
PoE: Πράσινο ενεργό
Σύνδεσμος ινών: Πράσινο
Προειδοποίηση LED: Κόκκινο φλας
|
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου: 48V (μέγιστο 57V)
Η τάση εξόδου PoE: 48V
Ενιαία ισχύς εξόδου PoE: 15.4W/30W/60W/90W ((έδρα 1~8)
Εργασιακή θερμοκρασία: -40°C έως +75°C (σε 240W PoE Output)
Εργασιακή θερμοκρασία: -40°C έως +55°C (σε 480W PoE Output)
Μέγιστος προϋπολογισμός: 720W ((Δεν συνιστάται λαμβανομένης υπόψη της διάρκειας ζωής και της διάσπασης)
Αντίστροφη σύνδεση: υποστήριξη
|
| Καλωδίωση PoE |
Το PoE af/at: 1/2 ((V+), 3/6 ((V-)
Το PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Περιβάλλον |
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Πιστοποίηση |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα με κινητήρα που είναι κατασκευασμένα για τη χρήση ηλεκτρικής ενέργειας.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |

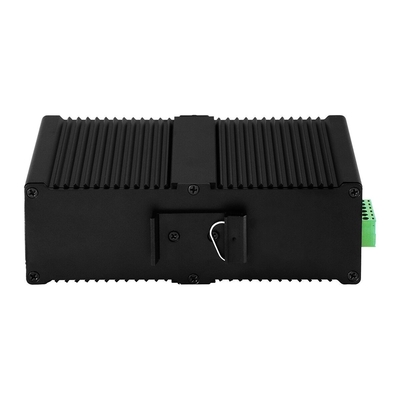

Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 165*112*45,5mm
Μέθοδος τοποθέτησης: τοποθέτηση με σιδηρόδρομο
Βάρος: 0,75Kg/0,9Kg (καθαρό/ακαθάριστο)
|
| Εγγύηση |
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής |
Βασικά χαρακτηριστικά
1. Παρουσίαση σε πραγματικό χρόνο της τάσης, του ρεύματος, της ισχύος και του επιπέδου PD και πλήρους δείκτη
2. Ενεργοποιήστε / απενεργοποιήστε τις θύρες PoE, ρυθμίστε την καθυστέρηση ενεργοποίησης PoE και την ισχύ εξόδου PoE
Προγραμματιζόμενες παραμέτρους PoE: Πρωτογενής τροφοδοσία, λειτουργία PoE, προτεραιότητα, μέγιστη ισχύς κλπ.
3. Υποστήριξη αναμεταδόχου έξοδος συναγερμού και απεικόνιση φωτός κατάστασης συναγερμού ((2 τρόπο-από στεγνή επαφή)
Είναι θύρες I/O, δεν υπάρχει σειριακή επικοινωνία.
Κλικ όλα στο διαχειριστικό περιβάλλον.
Συνδέστε αυτές τις 2 θύρες συναγερμού σε μια εξωτερική καμπάνα ή Siren
Το κουδούνι/η σειρήνα χτυπά για να ζεστάνει τους χρήστες εάν οποιοδήποτε λιμάνι είναι εκτός λειτουργίας ((απόμαχη παρακολούθηση σε πραγματικό χρόνο)
Ειδικότητα λογισμικού
- Υποστήριξη διάγνωση καλωδίου και μπορεί να εντοπίσει το σημείο σφάλματος
- Υποστήριξη IEEE802.3az EEE ((Energy Efficient Ethernet) Διαχείριση, βελτιστοποίηση της κατανάλωσης ενέργειας
- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
- Υποστήριξη QoS, ταξινόμηση μεταφορών QoS, CoS, έλεγχος εύρους ζώνης ((κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
- Υποστήριξη IEEE802.1q VLAN, θύρα VLAN, βασισμένη σε Mac VLAN, υποσύνδεση IP VLAN, πρωτόκολλο VLAN, μετατροπή VLAN, MVR
- Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
- Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
- Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
- Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
- Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
- Παρακαλούμε επικοινωνήστε μαζί μας για το εγχειρίδιο web ή το εγχειρίδιο CLI
Εφαρμογή
- Παροχή ενέργειας σε συσκευές που χρειάζονται πολύ ενέργεια
- Οπτικές τηλεπικοινωνίες
- Απομακρυσμένο έλεγχο και παρακολούθηση
- Εξωτερική παρακολούθηση ασφαλείας CCTV
- Ιδιωτικό ευρυζωνικό δίκτυο
Γενικές ερωτήσεις
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Vitesse
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος ((συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3Μπορώ να το συνδέσω με συσκευές 10/100M;
Ολυκόμ:
Για τις θύρες LAN είναι 10/100/1000M αυτοαπογνώριση
Για τις θύρες Fiber, παρακαλούμε ρυθμίστε ταχύτητα 100Mbps μέσω Web GUI ή CLI
4Μπορώ να απενεργοποιήσω τη λειτουργία PoE για ορισμένες θύρες όταν είναι απαραίτητο;
Α: Ναι.
Όλοι οι διαχειριζόμενοι διακόπτες PoE αυτής της σειράς υποστηρίζουν τη διαχείριση PoE
Παρακαλούμε απλά ορίστε την κατάσταση PoE μέσω Web GUI ή CLI
5Κάνετε SKD/CKD;
Α: Ναι.
Ως εργοστάσιο, έχουμε ασχοληθεί με αυτό πολλές φορές.
