Μονάδα OLP προστασίας οπτικών ινών με LED

Σύστημα προστασίας γραμμών οπτικών ινών Olycom OLP

Παράμετρος

Προσωρινό πίνακα

Περιγραφή

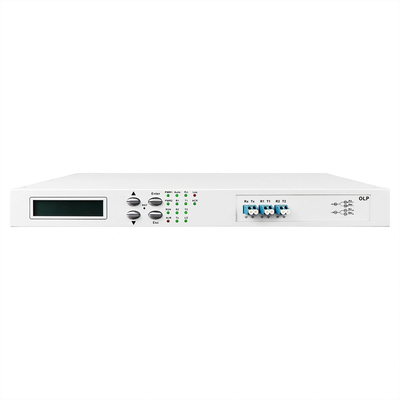

1) Περιγραφή της οπτικής διεπαφής: Η φλάνσα στο πίνακα εξοπλισμού είναι η διεπαφή σήματος.

2) Κατά την αφαίρεση του καλωδίου σύνδεσης οπτικών ινών, καλύψτε το με ένα κάλυμμα σκόνης για να αποφευχθεί η επαφή σκληρών αντικειμένων, σκόνης ή άλλης ακαθαρσίας με την οπτική πύλη εξόδου, η καταστροφή και η μόλυνση της.

3) Εικονική οθόνη LCD: εμφανίζει την οπτική ισχύ εισόδου και εξόδου και άλλες συναφείς πληροφορίες.

4) ▲Παύση πλήκτρο· ▼Παύση πλήκτρο· Τεχνήματα Enter· OK· Esc·Cancel.

5) RST: Υποστηρίζει την επαναφορά του υλικού και την εκκίνηση του υλικού μέσω κουμπιών χειρισμού.

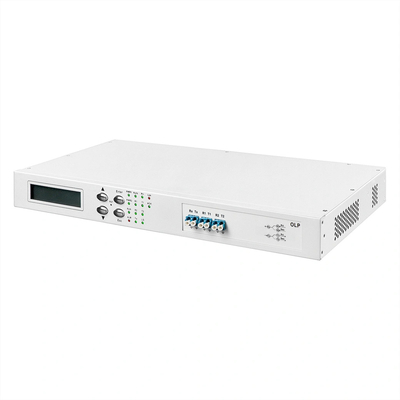

Οπίσθια επιφάνεια

Περιγραφή

1) Η υποδοχή τροφοδοσίας (PIU) βρίσκεται στο πίσω μέρος της συσκευής, υποστηρίζοντας εναλλακτικό (APU) / συνεχές (DPU) προαιρετικό, και 1 + 1 θερμό εφεδρικό της τροφοδοσίας.

2) Φως δείκτη: PWR: ενεργοποιημένο: κανονική παροχή ρεύματος· απενεργοποιημένο: έλλειψη τροφοδοσίας ρεύματος ή ανωμαλία.

3) Διασύνδεση RJ45 Ethernet, σειριακή θύρα RS-232: διεπαφή επικοινωνίας για πληροφορίες δεδομένων παρακολούθησης συσκευής.

Βασικά χαρακτηριστικά

1. Σύντομη διακοπή της επικοινωνίας, βελτίωση της αποτελεσματικότητας της συντήρησης και επαναφορά της επικοινωνίας σε πολύ σύντομο χρονικό διάστημα
2. Μείωση διαφόρων απωλειών που προκαλούνται από αστοχίες γραμμών
3. Αύξηση της αξιοπιστίας του δικτύου μεταφοράς και βελτίωση της ποιότητας των υπηρεσιών των φορέων εκμετάλλευσης
4. Αυθαίρετος προγραμματισμός ενεργών και εφεδρικών δρομολογίων εργασίας (διατήρηση γραμμής, προγραμματισμός διακοπών) χωρίς να διασφαλίζεται διακοπή της λειτουργίας
5. Υποστήριξη οθόνης, παρακολούθηση σε πραγματικό χρόνο της κύριας και της υποστήριξης της ισχύος της οπτικής ινώσεως και διαφανής μετάδοση
6. Υποστήριξη του τηλεχειρισμού και του ελέγχου μικρού βεληνεκούς ολόκληρου του συστήματος για τη διευκόλυνση της διαχείρισης και συντήρησης του εξοπλισμού.

ΟΠΠ: 1+1

Διάγραμμα

Προδιαγραφές

Ορισμός διεπαφής

Ορισμός δείκτη

Ρυθμίσεις

1Ρυθμίσεις λειτουργίας

Η συσκευή παρέχει δύο λειτουργίες: χειροκίνητη λειτουργία και αυτόματη λειτουργία.

Η χειροκίνητη λειτουργία χρησιμοποιείται για την έναρξη λειτουργίας της συσκευής και την αναγκαστική μετάβαση.

(1) Επιλέξτε αυτόματο και χειροκίνητο μέσω διαχείρισης δικτύου.

(2) Επιλέξτε μέσω του κουμπιού συσκευής, πατήστε για μεγάλο χρονικό διάστημα το κουμπί του πίνακα συσκευής μέχρι το φως αυτόματος να σβήσει (εργαζόμενο σε χειροκίνητο) ή να ανάψει (εργαζόμενο σε αυτόματο)

Μετά την ολοκλήρωση της λειτουργίας από τον χειριστή, ο εξοπλισμός πρέπει να τεθεί σε αυτόματη λειτουργία, διαφορετικά μπορεί να προκύψουν ατυχήματα αποτυχίας της προστασίας.

Σημείωση: Η συσκευή υποστηρίζει την αυτόματη επιστροφή από τη χειροκίνητη λειτουργία στην αυτόματη λειτουργία και ο χρόνος επιστροφής είναι 5 λεπτά σύμφωνα με την προεπιλεγμένη ρύθμιση εργοστασίου.

2.Διατάξεις κύριας διαδρομής

Η συσκευή παρέχει ρυθμίσεις κύριας διαδρομής. Οι πελάτες μπορούν να επιλέξουν R1 ή R2 ως κύρια διαδρομή σύμφωνα με τις ανάγκες.

3.Διατάξεις δρομολογίου εργασίας

Η εργοστασιακή προεπιλογή R1 είναι η κύρια οδός εργασίας (Pri) και η R2 είναι η εφεδρική οδός εργασίας (Sec).

Όταν η διάταξη βρίσκεται σε αυτόματη λειτουργία, η διάταξη θα επιλέξει αυτόματα μια διαδρομή λειτουργίας με βάση τις συνθήκες της γραμμής:

(1) Όταν υπάρχει μόνο μία διαθέσιμη διαδρομή: εργασία στο κανάλι που αντιστοιχεί στην διαθέσιμη διαδρομή.

(2) Όταν είναι διαθέσιμες και οι δύο διαδρομές: η διαδρομή που αντιστοιχεί στην διαδρομή που λειτουργεί πρώτη στο χρόνο (αν λειτουργεί στο κανάλι υποστήριξης,η συσκευή θα επιστρέψει αυτόματα στο κύριο κανάλι μετά από 5 λεπτά, υπό την προϋπόθεση ότι η διάταξη ενεργοποιείται με τη λειτουργία επαναφοράς).

Όταν επιλέγετε μια διαδρομή χειροκίνητα, ρυθμίστε τη συσκευή σε χειροκίνητη λειτουργία και ρυθμίστε τη λειτουργική διαδρομή μέσω των κουμπιών πίνακα ή τη διαχείριση του δικτύου

4.Εγκατάσταση οριακής ισχύος διακόπτη

Η αρχική τιμή καμπύλης ισχύος μετάδοσης της συσκευής είναι -30dBm. Ο χρήστης μπορεί να κάνει αντίστοιχες ρυθμίσεις ανάλογα με τον τύπο της συσκευής και την πραγματική κατάσταση της γραμμής του αντισυμβαλλομένου.

Βασική αρχή: Η τιμή ισχύος καμπύλης διακόπτη είναι ελαφρώς μεγαλύτερη από την ελάχιστη τιμή ισχύος που λαμβάνεται από τον οπτικό εξοπλισμό μετάδοσης και η διαφορά είναι 0,5 ~ 1 dB.(Η ελάχιστη τιμή παραληφθείσας ισχύος υπόκειται στη διασφάλιση της κανονικής μετάδοσης ολόκληρης της υπηρεσίας συστήματος).

5- Ρυθμίσεις λειτουργίας Switchback.

Ο ορισμός της επαναφοράς: Στην αυτόματη λειτουργία, η συσκευή μεταβάλλεται από την κατάσταση υποστήριξης στην κύρια κατάσταση.Σε κατάσταση "αυτόματη μη-ανάκαμψη", ακόμη και αν πληρούνται οι όροι επαναπροώθησης (και οι δύο πρωταρχικές και οι εφεδρικές διαδρομές είναι κανονικές), η εφεδρική διαδρομή δεν θα μετατραπεί αυτόματα στην κύρια διαδρομή.

6.Εναλλακτική ρύθμιση καθυστέρησης

Όταν η συσκευή βρίσκεται στη λειτουργία "αυτόματης ανάκαμψης", η οπτική διαδρομή βρίσκεται σε κατάσταση υποστήριξης και η συσκευή λειτουργεί στην αυτόματη λειτουργία,η συσκευή θα εκτελεί ανίχνευση φωτός στις κύριες και εφεδρικές διαδρομές σε πραγματικό χρόνοΕάν ανιχνεύσει ότι η οπτική ισχύς των κύριων και εφεδρικών διαδρομών βρίσκεται εντός του χρόνου M (0~999 λεπτά), η συσκευή θα επιστρέψει αυτόματα στην κατάσταση του κύριου δρόμου (Pri).

Εφαρμογή

Περιγραφή

Το OLP TX συνδέεται με την θύρα εκπομπής φωτός TX του εξοπλισμού του πελάτη

Το RX συνδέεται με την πύλη λήψης φωτός RX του εξοπλισμού του πελάτη

Το R1 συνδέεται με την αντίθετη συσκευή OLP T1 μέσω του οπτικού καλωδίου

Το R2 συνδέεται με την αντίθετη συσκευή OLP T2

Το T1 συνδέεται με την αντίθετη συσκευή OLP R1

Η T2 συνδέεται με το αντίθετο άκρο.
