Gigabit 8 Port L2 Managed Commercial PoE Fiber Switch
Περιγραφή του διακόπτη δικτύου PoE

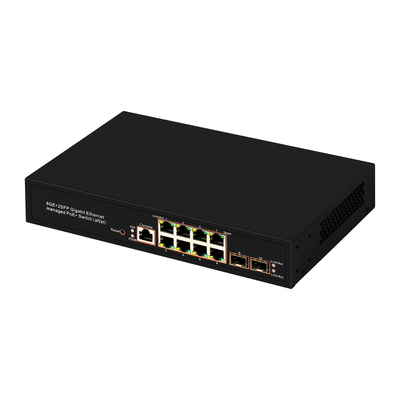

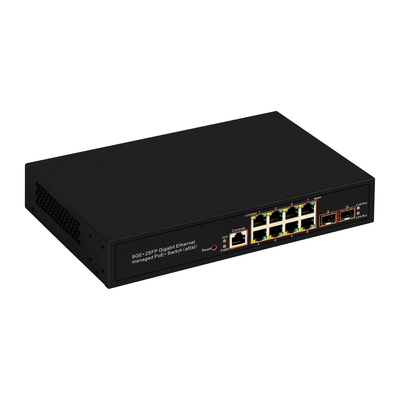

Το OM288-PSE-GW από την Olycom είναι ένας διαχειριζόμενος διακόπτης επιπέδου 2 συν εξοπλισμένος με 8 θύρες gigabit RJ45 και 2G SFP. Όλες οι θύρες RJ45 υποστηρίζουν το πρότυπο 802.3af/at (PoE+), παρέχοντας συνολική ισχύ PoE 150W.
Με τις άφθονες δυνατότητες διαχείρισης επιπέδου 2+ που υποστηρίζονται, είναι σε θέση να παρέχει υψηλή απόδοση ακόμη και στις πιο απαιτητικές ομάδες εργασίας αιχμής του δικτύου, ενώ σε μικρά δίκτυα μπορεί να λειτουργήσει ως βάση για διακόπτες gigabit και διακομιστές υψηλής ταχύτητας. 2 υποδοχές SFP παρέχουν μεγαλύτερη ευελιξία δικτύου.
Το OM288-PSE-GW έχει σχεδιαστεί αποκλειστικά για τις ανάγκες δικτύωσης των αναπτυσσόμενων επιχειρήσεων, με μια εκτενή σουίτα λειτουργιών διαχείρισης και ασφάλειας που διατίθενται. Αυτές οι συσκευές είναι οικονομικά αποδοτικές για μικρές και μεσαίες επιχειρήσεις, παρέχοντας ιδανικές λύσεις για μια ποικιλία σεναρίων δικτύου.
Χαρακτηριστικά του διαχειριζόμενου διακόπτη PoE
Προϋπολογισμός PoE 150W
8 × 802,3at/af-συμβατές θύρες PoE+ με συνολική τροφοδοσία 120 W.
Πλήρεις θύρες Gigabit: Οι θύρες PoE+ 8×gigabit και SFP 2×gigabit παρέχουν συνδέσεις υψηλής ταχύτητας.
Ισχυρές στρατηγικές ασφαλείας: IP- MAC-Port Binding, ACL, Port Security, DoS Defend, Storm Control, DHCP Snooping, 802.1X, Radius,Έλεγχος ταυτότητας και πολλά άλλα.
Χωρητικότητα μεταγωγής 20 Gbps
Υποστηρίζει γραφικό περιβάλλον web, διεπαφή γραμμής εντολών (CLI) μέσω telnet, SNMP
Χαρακτηριστικά του διακόπτη PoE 120W
- Υποστηρίζει IEEE 802.3i, IEEE 802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3x, IEEE802.3at, IEEE802.3af, IEEE802.3az.
- Υποστηρίζει ισχύ PoE έως 30W για κάθε θύρα PoE, όλη η ισχύς έως 150W.
- Θύρες PoE+ 8× gigabit και SFP 2× gigabit.
- Υποστηρίζει αυτόματη εκμάθηση διευθύνσεων MAC και αυτόματη γήρανση.
- Λειτουργεί η λειτουργία αποθήκευσης και προώθησης.
- Ενδείξεις LED για παρακολούθηση ισχύος, σύνδεσης/δραστηριότητας
- Υποστήριξη QoS, port mirroring, πρωτόκολλο συγκέντρωσης συνδέσμων.
- Σιδερένιο κέλυφος 19 ιντσών και εσωτερικό σχέδιο προσαρμογέα ρεύματος, κατάλληλο για τοποθέτηση σε ράφι.
Προδιαγραφές υλικού
| Chipset |
RTL8380M+TPS23861*2 |
| Πρότυπα |
IEEE 802.3i, IEEE 802.3u, IEEE802.3ab,
IEEE802.3x,IEEE802.3az, IEEE802.3af,
IEEE802.3at
|
|
Αριθμός Λιμένων
|
8 x 10/100/1000Mbps λιμάνια
2 x 1000 Mbps SFP λιμάνια
1x θύρα κονσόλας
|
|
Μέσα δικτύου (καλωδιακή)
|
10Base-T: Καλώδιο UTP κατηγορίας 3, 4, 5 (μέγιστο 100 μ.)
100Base-Tx: UTP κατηγορίας 5, καλώδιο 5e (μέγιστο 100 μέτρα)
1000Base-T: UTP κατηγορία 5e, 6 καλώδιο (μέγιστο 100 μέτρα)
1000Base-X: MMF,SMF
|
| Μέθοδος Μεταφοράς |
Αποθήκευση και προώθηση |
| Πίνακας διευθύνσεων MAC |
8Κ |
| Ικανότητα μεταγωγής |
20 Gbps |
| Ρυθμός προώθησης πακέτων |
41,67 Mpps |
| Buffer πακέτων |
4,1 Mbit |
| Πλαίσιο Jumbo |
12 KByte |
| Θύρες PoE (RJ45) |
8x θύρες PoE συμβατές με 802.3at/af |
| Εκχώρηση Power Pin |
1/2(+),3/6(-) |
| Προϋπολογισμός PoE |
150W@100~260VAC,50/60HZ |
|
δείκτες
|
Ανά Συσκευή |
Ισχύς, Σύστημα |
| Ανά λιμάνι |
Σύνδεσμος/Δραστηριότητα, |
| Τροφοδοτικό |
100~240VAC,50/60HZ,1500W |
| Κατανάλωση ρεύματος |
Μέγιστη (PoE on): 150W |
| Διαστάσεις (Π×Β×Υ) |
230x150x44,5mm (μεταλλική θήκη 11") |
|
Περιβάλλο
|
Θερμοκρασία λειτουργίας: 0℃~45℃
Θερμοκρασία αποθήκευσης: -40℃~70℃
Υγρασία λειτουργίας: 10%~90% μη
συμπύκνωση Υγρασία αποθήκευσης: 5%~90%
μη συμπυκνωτικό
|
Προδιαγραφές λογισμικού
| L2 Χαρακτηριστικά |
Υποστήριξη |
| Πίνακας διευθύνσεων MAC |
8Κ |
| Πλαίσιο Jumbo |
10.000 (10.000) |
| Έλεγχος ροής |
802,3x (Full-duplex) |
Ναί |
| Πίσω πίεση (Half-duplex) |
Ναί |
|
Εκτεινόμενο δέντρο
|
IEEE 802.1D (STP) |
Ναί |
| IEEE 802.1w (RSTP) |
Ναί |
| IEEE 802.1s (MSTP) |
16 περιπτώσεις
|
| Auto Edge Port |
Ναί |
| Φιλτράρισμα BPDU |
Ναί |
| ERPS |
Ναί |
| Self Loop Detection |
Ναί |
|
Συνάθροιση συνδέσμων
|
IEEE 802.3ad LACP |
Ναί |
| Στατικός κορμός |
Ναί |
| Μέγ. Ομάδα |
8 |
| Μέγ. Ports/Group |
8 |
| Εξισορρόπηση φόρτου κυκλοφορίας |
Ναί |
| Στατική Δρομολόγηση |
Ναί
(IPv4/IPv6)
|
| Πρωτόκολλο επίλυσης διευθύνσεων (ARP) |
Στατικό ARP |
Ναί |
| VLAN |
|
|
VLAN
Voice VLAN
|
Στατικό VLAN |
256 |
| Με βάση το λιμάνι |
Ναί |
| IEEE 802.1Q Βασισμένο σε ετικέτες |
Ναί |
| Βασισμένο σε πρωτόκολλο |
8 ομάδες |
| Βασισμένο σε MAC |
256 |
| Λειτουργία OUI (Αυτόματη/Χειροκίνητη) |
16 OUI |
| VLAN επιτήρησης |
Λειτουργία OUI (Αυτόματη/Χειροκίνητη) |
16 OUI |
| QinQ (IEEE 802.1ad) |
Βασικός |
Ναί |
| Πρωτόκολλο εγγραφής GARP VLAN (GVRP) |
Ναί |
| Multicast |
|
|
Κοινός
|
Ομάδες Multicast |
256 |
| Άμεση Άδεια |
Ναί |
| Στατική/Απαγορευμένη θύρα δρομολογητή |
Ναί |
| Στατική/Απαγορευμένη θύρα προώθησης |
Ναί |
| Φιλτράρισμα |
128 προφίλ |
| Στραγγαλιστικός |
Ναί |
|
IGMP Snooping
|
IGMP v1/v2 |
Ναί |
| IGMP v3 Basic (BISS) |
Ναί |
| Ερώτημα IGMP v2/v3 |
Ναί |
| MLD Snooping |
MLD v1/v2 |
Ναί |
| Εγγραφή VLAN Multicast (MVR) |
Ναι (IPv4) |
| Λειτουργίες QoS |
|
| Ουρά προτεραιότητας |
8
ουρές/λιμάνι
|
|
Προγραμματισμός ουράς
|
WRR |
Ναί |
| WFQ |
Ναί |
| Αυστηρή προτεραιότητα |
Ναί |
| Υβριδικό (WRR+SP ή WFQ+SP) |
Ναί |
|
Κατηγορία Υπηρεσίας
|
Με βάση το λιμάνι |
Ναί |
| 802,1 p |
Ναί |
| Προτεραιότητα IP TOS |
Ναί |
| IP DSCP |
Ναί |
| Αξιόπιστο QoS |
Ναί |
| Όριο ποσοστού |
Βασισμένο σε λιμάνι (Είσοδος/Έξοδος) |
Ναί |
| Λίστα ελέγχου πρόσβασης (ACL) |
|
| Κανόνες πρόσβασης |
102
4
|
|
Τύπος ACL
|
L2/L3/L4 |
Ναί |
| Βασισμένο σε MAC |
512
|
| Βασισμένο σε IPv4 |
| Βασισμένο σε IPv6 |
|
PoE
Λειτουργία
|
Εξουσία |
Ναί |
| Ρεύμα |
Ναί |
| Δυναμικό |
Ναί |
| PoE Watch Dog |
Ναί |
| Ασφάλεια |
|
| ΑΑΑ |
Πιστοποίηση |
Ναί |
| TACACS+ |
8 |
| ΑΚΤΙΝΑ |
8 |
|
Διαχειριστής ελέγχου ταυτότητας
|
IEEE 802.1X |
Ναί |
| MAC Auth |
Ναί |
| Web Auth |
Ναί |
| Επισκέπτης VLAN |
Ναί |
| Με βάση το λιμάνι |
Ναί |
| Βασισμένο σε κεντρικό υπολογιστή |
Ναί |
|
Διαχειριστής λογαριασμού
|
Τοπική Αυθεντικοποίηση |
Ναί |
| Λογαριασμός πολλαπλών χρηστών |
8 |
|
Ασφάλεια πολλαπλών επιπέδων
(Διευθυντής/Χειριστής)
|
Ναί |
| Διαδικασίες ανάκτησης κωδικού πρόσβασης |
Ναί |
| Διαχείριση πρόσβασης |
Διαχείριση VLAN |
Ναί |
| Διαχείριση ACL |
256 |
|
SSL
|
SSLv2 |
Ναί |
| SSLv3 |
Ναί |
| TLSv1 |
Ναί |
| WebUI |
HTTPS |
Ναί |
| CLI |
SSH v1/v2 |
Ναί |
| Λιμενική Ασφάλεια |
Δυναμική κλειδαριά |
256 |
|
Έλεγχος καταιγίδων
|
Αναμετάδοση |
Ναί |
| Άγνωστη Multicast |
Ναί |
| Άγνωστο Unicast |
Ναί |
| Εκτεινόμενο δέντρο |
Φρουρός BPDU |
Ναί |
| Προστατευμένο λιμάνι (απομόνωση λιμένα) |
Ναί |
| Μαύρη τρύπα MAC |
Ναί |
| CPU Defense Engine |
Ναί |
| Πρόληψη DoS |
Ναί |
| DHCP Snooping (με την επιλογή 82) |
Ναί |
| IPv6 |
|
|
Κεντρικός υπολογιστής IPv6
|
Αυτόματη διαμόρφωση |
Ναί |
| Στατική διεύθυνση IPv6 και μήκος προθέματος |
Ναί |
| Στατική προεπιλεγμένη πύλη IPv6 |
Ναί |
| IPv6 Neighbor Discovery (ND) |
Ναί |
| Ανίχνευση διπλότυπης διεύθυνσης IPv6 |
Ναί |
| ICMPv6 |
Ναί |
|
Εφαρμογή IPv6
|
HTTP/HTTPS |
Ναί |
| TELNET |
Ναί |
| SSH |
Ναί |
| SNMP |
Ναί |
| TFTP |
Ναί |
| Syslog |
Ναί |
| PING |
Ναί |
| DHCPv6 |
Ναί |
| Διαχείριση |
|
|
CLI
|
Κονσόλα |
3 συνεδρίες
|
| Telnet (RFC854) |
| WebUI |
HTTP |
Ναί |
|
SNMP
|
v1 |
Ναί |
| v2c |
Ναί |
| v3 |
Ναί |
|
Διαχείριση αρχείων
|
Αναβάθμιση/Δημιουργία αντιγράφων ασφαλείας υλικολογισμικού |
Ναί |
| Διπλές εικόνες |
Ναί |
| Διαμόρφωση Λήψη/Δημιουργία αντιγράφων ασφαλείας |
Ναί |
| Πολλαπλές διαμορφώσεις |
Ναί |
|
Μεταφόρτωση/Λήψη
|
TFTP (RFC783) |
Ναί |
| HTTP |
Ναί |
| UART |
Ναί |
|
Διαχείριση Χρόνου
|
Τοπικός |
Ναί |
| SNTP |
Ναί |
|
Διαχείριση λιμένων
|
Friendly Port Name (Περιγραφή θύρας) |
Ναί |
| Σφάλμα Απενεργοποιημένη ανάκτηση |
Ναί |
| |
Κονσόλα |
Ναί |
| Ανακάλυψη |
|
| Πρωτόκολλο εντοπισμού επιπέδου σύνδεσης IEEE 802.1AB (LLDP) |
Ναί |
| ANSI/TIA-1057 LLDP Media Endpoint Discovery (LLDP-MED) |
Ναί |
| Διαγνωστικά |
|
| Καθρέφτης |
Βασισμένο σε λιμάνι (Πολλά προς Ένα) |
4
sessio
ns
|
|
Syslog (RFC3164)
|
Τοπική RAM |
Ναί |
| Τοπικό Flash |
Ναί |
| Απομακρυσμένος διακομιστής |
8 |
|
Διαγνωστικά Συστήματος
|
Χρήση CPU |
Ναί |
| Χρήση Μνήμης |
Ναί |
| Αξιοποίηση Λιμένα |
Ναί |
| Μητρώο τεχνικής υποστήριξης |
Ναί |
|
Port Diagnostics
|
Δοκιμή καλωδίου |
Ναί |
| Κατάσταση μονάδας ινών |
Ναί |
|
Διαγνωστικά Δικτύων
|
Δοκιμή Ping |
Ναί |
| Traceroute |
Ναί |
| UDLD |
Ναί |
| MIB |
|
| RFC1213 MIBII (Ομάδες συστήματος και διεπαφής) |
Ναί |
| RFC2819 RMON I (1,2,3 και 9 ομάδες) |
Ναί |
| Γενικές παγίδες RFC1215 |
Ναί |
| Γέφυρα RFC1493 |
Ναί |
| RFC2674 Bridge MIB Extensions |
Ναί |
| Οντότητα RFC2737 |
Ναί |
| RFC3635 Ethernet-Like |
Ναί |
| Ομάδα διασύνδεσης RFC2863 |
Ναί |
| SNMP-Community-MIB |
Ναί |
| SNMPv3-MIB |
Ναί |
Λίστα συσκευασίας
- Διακόπτης 1 τμχ
- 1 τμχ καλώδιο ρεύματος
- Καλώδιο κονσόλας 1 τμχ
- Εγχειρίδιο χρήσης 1 τμχ
- 1 ζευγάρι στηρίγματα
