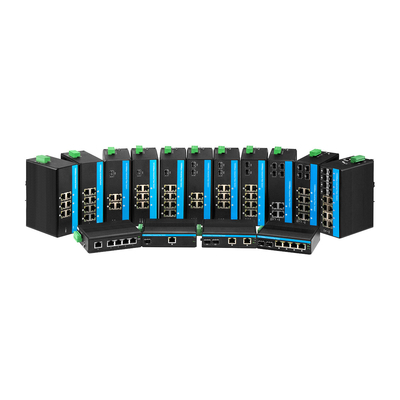

Olycom 20 Port L2 Διαχειριζόμενος Din Rail Gigabit Διαχειριζόμενος Fiber Switch
Βασικά χαρακτηριστικά
- 16 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 4 x 1000Mbps θύρα SFP ινών
- Προστασία από υπερτάσεις Ethernet 8 KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη της λειτουργίας αυτόματης διαπραγμάτευσης MDI/MDIX και της λειτουργίας αυτοδιαπραγμάτευσης full/half duplex
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Υποστήριξη 10K bytes giant frame, συμβατό με διάφορα πρωτόκολλα επέκτασης
- 8K πίνακας διευθύνσεων MAC
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- VLAN: IEEE 802.1Q 4K VLAN, QINQ
- STP, RSTP, MSTP, ITU-T G.8032 Δαχτυλίδι Προστασίας Ethernet (EPR)
- Πολυδιάδοση: IGMP Snooping V1/V2/V3, GMRP
- Συγκέντρωση συνδέσμων: χειροκίνητο / στατικό / LACP
- QOS: COS, DSCP, 8 ουρές, προγραμματισμός WRR/SP/WFQ, πολιτική QOS
- CLI/WEB/SNMP και σύστημα διαχείρισης NIS Primestone
- Διαγνωστική συντήρηση: αντανάκλαση λιμένων, Syslog, Ping
- Διαχείριση συναγερμού: έξοδος συναγερμού με αναμεταδότρηση 1 προς, RMON, SNMP Trap
- Ασφάλεια DHCP Snooping, Επιλογή 82, 802.1X, Χρησιμοποιούμενη ιεραρχική διαχείριση, ACL, DDOS, φιλτράρισμα / δέσμευση MAC με βάση θύρα
- Έλεγχος δεδομένων: όριο ταχύτητας εισόδου/εξόδου με βάση το λιμάνι, πλήρης διπλής IEEE 802.3x, μισή διπλή αντίστροφη πίεση ελέγχου ροής.Υποστολή άγνωστης πολυμεταφοράς και υποστολή άγνωστης μοναδικής μεταφοράς.
Εισαγωγή
Η σειρά IM-FS041600GW είναι ο διαχειριζόμενος διακόπτης βιομηχανικής ινών 10/100/1000Mbps
Συμμορφώνονται με τις απαιτήσεις βαθμού προστασίας IP40 και βιομηχανικής ποιότητας EMC

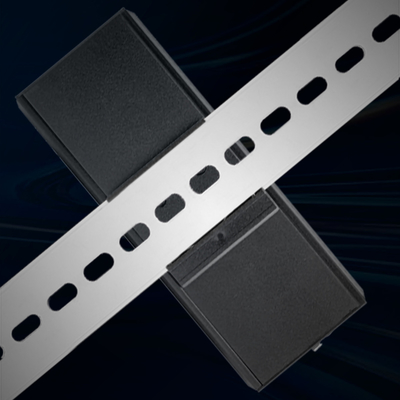

Εγκατάσταση σιδηροτροχιών DIN
Περνάει την επικίνδυνη περιβαλλοντική πιστοποίηση και συμμορφώνεται με τα πρότυπα FCC και CE
Προδιαγραφές
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός διακόπτης ινών (4F+16TP) |
| Αριθμός μοντέλου. |
IM-FS041600GW |
| Λιμάνι |
4 x 1000Mpbs θύρα SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
ΜΜ: 1310nm, 2Km; 850nm, 500m
16x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
Ηλεκτρονικές συσκευές
Ηλεκτρονικά συστήματα ηλεκτρονικών επικοινωνιών
IEEE802.1X IEEE802.1Q
|
| Πίνακας διευθύνσεων MAC |
8K |
| Μέγιστο μήκος πακέτου |
Μέχρι 10k bytes |
| Ποσοστό διαβίβασης πακέτων |
1488100 (64Byte) |
| Πακέτο buffer |
4M |
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Περιβάλλον |
Εργασιακή θερμοκρασία: -40° ∼ 85°C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI: FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
ΕΜΣ: EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Περισσότερη ένταση) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8; Ελέγχος κυκλοφορίας: NEMA-TS2; Δονήσεις:Δελτίο ΕΚΑΧΑνεξάρτητη πτώση: IEC 60068-2-32; Σοκ: IEC 60068-2-27; Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική· CE/LVD EN60950 |
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 160 x 130 x 70 mm
Βάρος: 1,2 κιλά
Μέθοδος τοποθέτησης: τοποθέτηση με σιδηρόδρομο
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Διάσταση
Κατάλογος συσκευασίας
- 1pc διακόπτης
- 1pc κρεμάστρας τοίχου
- Εγχειρίδιο χρήσης 1pc
- 1pc καλώδιο κονσόλας
- Εγγυητική κάρτα 1pc
Γενικές ερωτήσεις
Πώς μπορώ να εγκαταστήσω τη συσκευή;
Α: Κάθε μοντέλο αυτής της σειράς υποστηρίζει την τοποθέτηση DIN35/Πύργος.
Απαιτούνται απαραίτητα αξεσουάρ για την εγκατάσταση όπως βίδες, κιτ τοποθέτησης κλπ. Μερικά από αυτά περιλαμβάνονται στο κουτί συσκευασίας, άλλα όχι.
Αν είναι δυνατόν να γράψω την ετικέτα όπως θέλω;
Α: Ναι, παρακαλώ στείλτε το περιεχόμενο και τη μορφή, θα εκτυπώσουμε ένα δείγμα για επιβεβαίωση.
Η ετικέτα τοποθετείται συνήθως στο πλευρικό πάνελ.
Ποια είναι η λίστα συσκευασίας;
Α: Υπάρχει μια συσκευή, προστατευτικό αφρό, ένα εγχειρίδιο χρήσης, μια κάρτα εγγύησης και ένα καλώδιο κονσόλας στο κουτί.
Αλλά οι μονάδες SFP και η παροχή ενέργειας δεν περιλαμβάνονται, παρακαλώ αγοράστε το από εμάς ξεχωριστά.
Έχετε κάποιο πιστοποιητικό;
Ναι, η εταιρεία μας είναι πιστοποιημένη ISO9001.
Έχουμε πιστοποιητικά CE/FCC/RoHS/E-mark/CCC για τα μοντέλα μας.
Πώς είναι η ετικέτα;
Θα υπάρχουν 2 αντίγραφα για κάθε κατασκευασμένο προϊόν, το ένα είναι προσαρτημένο στην συσκευή και το άλλο στο κουτί συσκευασίας.
Είναι διαθέσιμο σε διάφορες γλώσσες και περιεχόμενο, έτσι ώστε να μπορείτε να προσθέσετε το λογότυπό σας ή το όνομα του μοντέλου σε αυτό.
Υποστηρίζετε το OEM&ODM;
Αυτό είναι το ανταγωνιστικό μας πλεονέκτημα.
Υπάρχει μια λεπτομερή εισαγωγή στον παρακάτω σύνδεσμο.
https://www.industrialnetworkswitch.com/factory.html
Ποιους Incoterms υποστηρίζετε;
Είμαστε εργοστάσιο EXW, ο όρος EXW είναι το επίκεντρο μας.
Μερικές φορές κάνουμε FOB / CIF για τις χύδην παραγγελίες, αυτό εξαρτάται από τις περιπτώσεις.
