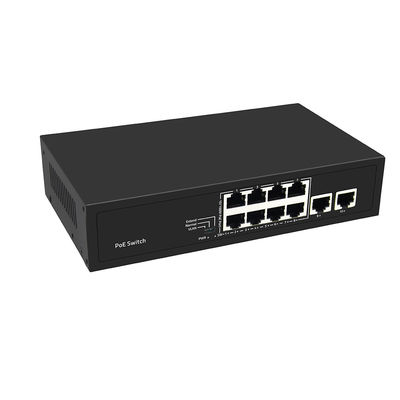

8 θύρες 10/100M Ethernet CCTV PoE Switch
Χαρακτηριστικά του διακόπτη ασφαλείας CCTV
- Συμμόρφωση με την IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at πρότυπα
- 8*10/100M θύρες POE + 2*10/100M θύρες Ethernet Uplink
- Συμμόρφωση με την IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at πρότυπα
- Η θύρα Ethernet υποστηρίζει λειτουργίες προσαρμοστικής και POE 10/100M
- Υποστήριξη αυτόματης αναστροφής θύρας (Auto MDI/MDIX)
- Αυτοματοποιημένη τροφοδοσία προσαρμοστικών συσκευών
- Παρακολούθηση της κατάστασης των δεικτών οθόνης και ανάλυση βλάβης βοηθήσεων
- Υποστήριξη λειτουργίας VLAN, κανονικής λειτουργίας και λειτουργίας επέκτασης
- Τρόπος ελέγχου ροής: full-duplex υιοθετεί πρότυπο IEEE 802.3x, half-duplex υιοθετεί πρότυπο αντίστροφης πίεσης
Με απλές και βολικές μεθόδους εγκατάστασης και συντήρησης και πλούσια επιχειρηματικά χαρακτηριστικά, βοηθά τους χρήστες να δημιουργήσουν ένα ασφαλές και αξιόπιστο δίκτυο υψηλών επιδόσεων.
Βρίσκεται κυρίως στο πυρήνα ή στο στρώμα σύγκλισης των δικτύων χρηστών, όπως βιομηχανικά πάρκα, κτίρια, εργοστάσια και ορυχεία, κυβερνητικές υπηρεσίες και οικιακή ευρυζωνική σύνδεση.
Μπορεί να χρησιμοποιηθεί ευρέως σε σενάρια πρόσβασης Ethernet, όπως μικρές και μεσαίες επιχειρήσεις, διαδικτυακά καφέ, ξενοδοχεία και σχολεία.
Προδιαγραφή του ταχείου διακόπτη Ethernet
| Διασύνδεση Ε/Υ |
| Δύναμη |

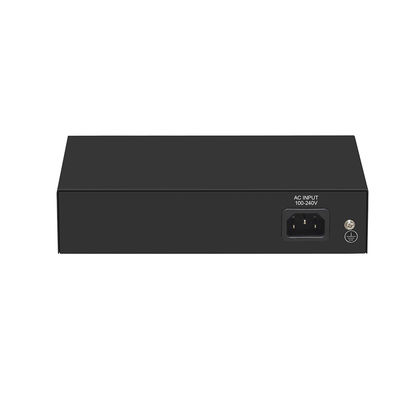

Εισαγωγή: AC 100-240V, 50/60Hz |
| Ethernet |
8 θύρα 10/100M PoE + 2 θύρα 100M Ethernet Uplink |
| Απόδοση |
| Δυνατότητα εναλλαγής |
2Gbps |
| Περιορισμός |
1.488Mpps |
| Πακέτο Buffer |
448Kbit |
| Διεύθυνση MAC |
2 χλμ. |
| Τετραγωνισμός Jumbo |
2048 bytes |
| Τρόπος μεταφοράς |
Αποθήκευση και μεταφορά |
| ΜΤΠΔ |
100000 ώρες |
| Τύπος |
| Πρωτόκολλο δικτύου |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (ελέγχος ροής)
|
|
Πρωτόκολλο PoE
|
IEEE802.3af (15,4W)
IEEE802.3at (30W)
|
|
Μέσο δικτύου
|
10Βάση-Τ: Κατηγορία 3,4,5 ή άνω UTP ((≤ 100m)
100Base-TX: Κατηγορία 5 ή υψηλότερη UTP ((≤ 100m)
|
| Προστασία. |
| Πιστοποιητικό ασφαλείας |
CE, FCC, RoHS |
| Περιβάλλον |
| Εργασιακό περιβάλλον |
Εργασιακή θερμοκρασία: -10~50°C
Θερμοκρασία αποθήκευσης: -40~70°C
Εργασιακή υγρασία :10%~90%, μη συμπυκνωτική
Θερμοκρασία αποθήκευσης: 5%~95%, μη συμπυκνωτική
|
| Ενδείξεις |
| Δείκτες LED |
PWR (πηγή ρεύματος), SW (ηλεκτρική πηγή ρεύματος), 1-10 Green (σύνδεση και δεδομένα) |
| Διακόπτης DIP |
Σε αυτή τη λειτουργία, οι θύρες PoE (1-8) του διακόπτη δεν μπορούν να επικοινωνήσουν μεταξύ τους και μπορούν να επικοινωνήσουν μόνο με την θύρα UP-link.
Κανονικό: Κανονική λειτουργία, όλες οι πόρτες μπορούν να επικοινωνούν μεταξύ τους, η απόσταση μετάδοσης είναι εντός 100 μέτρων, ο ρυθμός μετάδοσης είναι 10M / 100M προσαρμοστικός.
Επέκταση:Κατάσταση επέκτασης σύνδεσης, 1-8 θύρες PoE τροφοδοσίας ηλεκτρικής ενέργειας και απόσταση μετάδοσης δεδομένων μπορεί να επεκταθεί σε 250 μέτρα, ο ρυθμός μετάδοσης γίνεται 10M
|
| Μηχανικές |
| Μέγεθος δομής |
Μέγεθος του προϊόντος: 200*118*44mm
Μέγεθος συσκευασίας: 245*190*60mm
Ν.Γ:0.61 κιλά
Γ.Γ:0.89 κιλά
|
| Πληροφορίες συσκευασίας |
Καρτόνι MEAS:520*320*400mm
Ποσότητα συσκευασίας: 20 μονάδες
Βάρος συσκευασίας:180,8 κιλά.
|
| Δυναμική τάση |
Η τάση εισόδου: AC 100-240 V
Ηλεκτρική παροχή: 52V1.85A
|
| Δύναμη |
Δύναμη προϊόντος: μέγιστο 10W
Δύναμη POE: μέγιστο 80W
|
| Κατάλογος πακέτων |
Εναλλακτικός διακόπτης 1 τεμάχιο, καλώδιο τροφοδοσίας 1 τεμάχιο, εγχειρίδιο χρήσης 1 τεμάχιο, πιστοποίηση 1 τεμάχιο |
Εφαρμογή του εμπορικού διακόπτη PoE
Πληροφορίες συσκευασίας
- Η τυποποιημένη συσκευασία περιέχει συνήθως μια κύρια συσκευή, ένα καλώδιο τροφοδοσίας και ένα εγχειρίδιο χρήσης.
- Υπάρχει ετικέτα προϊόντος στην συσκευή και έξω από το κουτί συσκευασίας.
- Για την ετικέτα του προϊόντος, είναι εντάξει να βάλετε το λογότυπό σας/μοντέλο στην περιγραφή
- Φυσικά, υποστηρίζει τη γλώσσα σας ((Κορεάτικη / Ιταλική / Ρωσική...
Γενικές ερωτήσεις
1Πόσες κάμερες PoE μπορεί να αλλάξει αυτή η ενέργεια, και τι είναι ο συνολικός προϋπολογισμός ενέργειας PoE;
Αυτός ο διακόπτης παρέχει θύρες PoE 8 x 10/100M με συνολικό προϋπολογισμό ισχύος PoE 80W, πράγμα που σημαίνει ότι μπορεί να τροφοδοτήσει με ενέργεια έως και 8 συσκευές PoE ταυτόχρονα μέσω ενός ενιαίου καλωδίου Ethernet ανά συσκευή.
Συμμορφώνεται τόσο με τα πρότυπα IEEE 802.3af (έως 15,4W ανά θύρα) όσο και IEEE 802.3at (έως 30W ανά θύρα), καθιστώντας το συμβατό με ένα ευρύ φάσμα IP καμερών, ασύρματων σημείων πρόσβασης,και άλλες συσκευές PoE από όλους τους μεγάλους κατασκευαστέςΗ ενέργεια διαπραγματεύεται και τροφοδοτείται αυτόματα με βάση τις πραγματικές ανάγκες κάθε συνδεδεμένης συσκευής.
Κατά τον προγραμματισμό της εγκατάστασής σας, συνιστούμε να υπολογίζετε τη συνολική κατανάλωση ενέργειας όλων των συνδεδεμένων συσκευών, ώστε να διασφαλίζετε ότι δεν υπερβαίνει τον συνολικό προϋπολογισμό των 80 W,καθώς η υπέρβαση αυτού του ορίου μπορεί να προκαλέσει αστάθεια ορισμένων θύρων ή να μειώσει την έξοδο σε συνδεδεμένες συσκευές.
2Τι είναι η λειτουργία επέκτασης και πώς βοηθά στις εγκαταστάσεις κάμερες μεγάλων αποστάσεων;
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, πολύ πέρα από το τυπικό όριο των 100 μέτρων του συμβατικού Ethernet.
Αυτό είναι ιδιαίτερα χρήσιμο για εγκαταστάσεις CCTV σε μεγάλα κτίρια, χώρους στάθμευσης, αποθήκες,ή περιβάλλοντα πανεπιστημιούπολης όπου οι κάμερες τοποθετούνται μακριά από τον κεντρικό διακόπτη και η λειτουργία πρόσθετης καλωδίωσης ή η εγκατάσταση ενδιάμεσων διακόπτες θα ήταν δαπανηρή ή απρακτικήΣτην κατάσταση επέκτασης, ο ρυθμός μετάδοσης στις θύρες 1 έως 8 λειτουργεί στα 10Mbps, τα οποία είναι επαρκή για τις τυποποιημένες ροές βίντεο από κάμερες IP.
Για εγκαταστάσεις σε απόσταση 100 μέτρων όπου απαιτείται πλήρης ταχύτητα 10/100Mbps, μπορεί να επιλεγεί η λειτουργία "Normal" και η μετάβαση μεταξύ των λειτουργιών δεν απαιτεί λογισμικό ή διεπαφή διαχείρισης.
3Τι είναι η λειτουργία VLAN, και γιατί να την χρησιμοποιήσω για ένα δίκτυο CCTV;
Η λειτουργία VLAN ενεργοποιείται μέσω του διακόπτη DIP και απομονώνει όλες τις οκτώ θύρες PoE από την επικοινωνία μεταξύ τους, επιτρέποντας παράλληλα σε κάθε θύρα να επικοινωνεί με τις δύο θύρες uplink ξεχωριστά.
Σε μια ανάπτυξη CCTV, αυτό είναι ένα σημαντικό χαρακτηριστικό ασφαλείας, καθώς εμποδίζει οποιαδήποτε κάμερα IP να έχει πρόσβαση ή να παρεμβαίνει σε άλλες κάμερες στον ίδιο διακόπτη.Αυτή η προσέγγιση απομόνωσης λιμένων εξασφαλίζει ότι ακόμη και αν μια κάμερα είναι σε κίνδυνο ή αντιμετωπίζει ένα πρόβλημα δικτύου, δεν μπορεί να επηρεάσει τις άλλες κάμερες ή να δημιουργήσει κυκλοφορία εκπομπής που να επιβαρύνει τη συνολική απόδοση του δικτύου.
Συνιστάται για επαγγελματικές εγκαταστάσεις παρακολούθησης όπου η ασφάλεια του δικτύου και ο διαχωρισμός της κυκλοφορίας μεταξύ των θύρων κάμερας είναι προτεραιότητες, ιδίως στις κυβερνητικές υπηρεσίες,εμπορικά, και οικιακά προγράμματα ασφαλείας.
4Πώς βοηθούν οι δείκτες LED και ο διακόπτης DIP στην εγκατάσταση και την αντιμετώπιση προβλημάτων στο χώρο;
Ο διακόπτης αυτός διαθέτει ένα διαφανές LED πίνακα δείκτη που εμφανίζει την κατάσταση ισχύος και την ατομική σύνδεση και δραστηριότητα δεδομένων για όλες τις 10 θύρες,επιτρέποντας στους τεχνικούς να επαληθεύουν άμεσα αν κάθε κάμερα ή σύνδεση uplink είναι ενεργή και να μεταδίδουν δεδομένα χωρίς να απαιτείται λογισμικό ή φορητό υπολογιστή στο χώρο.
Ο διακόπτης DIP στο μπροστινό πάνελ παρέχει φυσικό έλεγχο με ένα πλήκτρο για να αλλάζετε μεταξύ λειτουργικών συνθηκών VLAN, Normal και Extend,καθιστώντας απλό για τους εγκαταστάτες να ρυθμίζουν τον διακόπτη για τις ειδικές απαιτήσεις κάθε έργου χωρίς πρόσβαση σε οποιαδήποτε διεπαφή Web ή γραμμή εντολώνΟ δείκτης LED SW επιβεβαιώνει ποια λειτουργία είναι ενεργή.
Αυτός ο συνδυασμός οπτικών δεικτών και εναλλαγής φυσικής λειτουργίας μειώνει σημαντικά το χρόνο εγκατάστασης και αντιμετώπισης προβλημάτων,καθιστώντας αυτόν τον διακόπτη ιδιαίτερα κατάλληλο για τους ενοποιητές ασφαλείας και τους εγκαταστάτες που χρειάζονται να αναπτύξουν και να επαληθεύσουν γρήγορα πολλούς διακόπτες σε μεγάλα έργα CCTV.
