10/100Mbps 4 θύρες εξωτερικός διακόπτης PoE
Προδιαγραφή βιομηχανικού διακόπτη ινών
| Ονομασία του προϊόντος |
10/100Mbps Industrial PoE Fiber Switch ((2F+4TP) |
| Αριθμός μοντέλου. |
IM-FP244FE |
| Λιμάνι |
2x100M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
4x10/100/1000M UTP RJ45 ((Υποστήριξη MDI/MDIX αυτόματης ανίχνευσης)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 1,2Gbps (μη κυκλοφοριακή συμφόρηση)
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργός: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
| Κατανάλωση ενέργειας |
Πλήρης φόρτιση χωρίς PoE≤5W |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~4)
Συνολικός προϋπολογισμός: 120W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Καλωδίωση PoE |
1/2 (V+), 3/6 (V-) |
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Πιστοποίηση |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα με κινητήρα που είναι κατασκευασμένα για τη χρήση ηλεκτρικής ενέργειας.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 114*93*35mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,35Kg/0,45Kg (καθαρό/ακαθάριστο)
|
| Εγγύηση |
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής |
- Παροχή ενεργού PoE ((DC48V) σε IP κάμερες PoE, WAP κλπ. μέσω καλωδίου χαλκού κατηγορίας 5 ή άνω
- 2x100Mbps Αυτοαισθητοποιητικές θύρες SFP ινών
- 4x10/100/1000Mbps Αυτοαναγνώριση RJ45, IEEE 802.3af/με ισχύ σε 1~4 θύρες
- Ανίχνευση των τρόπων PoE ((Non-PoE, 802.3af/at compliant) του συνδεδεμένου ηλεκτρικού εξοπλισμού
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση με τις απαιτήσεις IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX

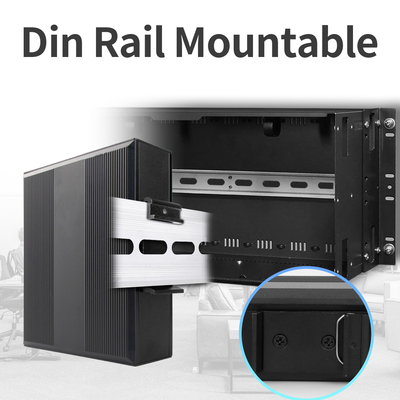

- Εγκατάσταση DIN σιδηροτροχιάς ή τοίχου
- Πεδίο ισχύος έως 100 μέτρα
- Συμμόρφωση με τα πρότυπα FCC και CE
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40°C75°C

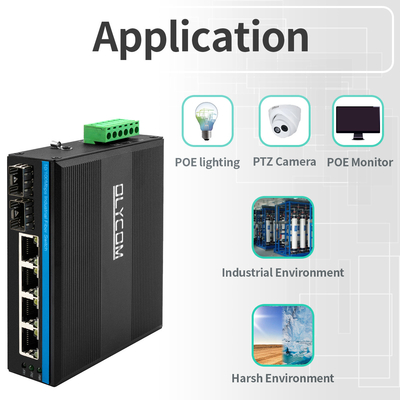

Με τα παραπάνω χαρακτηριστικά, είναι μια ιδανική λύση για την παρακολούθηση IP, τον άνεμο, τον ηλεκτρισμό, το PIS του μετρό, την αυτοματοποίηση συναρμολόγησης, την ισχύ SCADA, την επεξεργασία λυμάτων, τη μεταλλουργία, την έξυπνη μεταφορά,σιδηροδρομικές μεταφορές, στρατιωτικές και άλλες βιομηχανίες
Γενικές ερωτήσεις
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Realtek
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος ((συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3- Τα καταφέρατε;
Ολυκόμ:

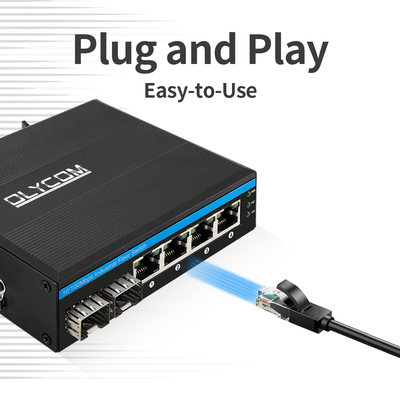

Είναι απλά plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο ((IM-FP244GM)
Συσκευές
| Βιομηχανική οπτική μονάδα |
| Επικαιροποιημένο |
100BASE-FX ((850nm) |
| Επικαιροποιημένο |
100BASE-FX |
| Επικαιροποιημένο |
100BASE-LX |
| Επικαιροποιημένο |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Ε20Δ-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| Επικαιροποιημένο |
1000BASE-SX |
| Επικαιροποιημένο |
1000BASE-SX ((1310nm) |
| Εφαρμογή του παρόντος κανονισμού. |
1000BASE-LX |
| Επικαιροποιημένο |
1000BASE-EX |
| ΟΣΒΛ1Γ20Δ-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Γ20Δ-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Βιομηχανική παροχή ενέργειας DIN |
| Δοκιμαστική μονάδα |
AC220V έως DC48V2.5A, -40°C ̇ 70°C |
| Δοκιμαστική μονάδα |
Δοκιμαστικό σύστημα |
| Δοκιμαστικό σύστημα |
Δοκιμαστικό σύστημα |
Κατάλογος συσκευασίας
- 1pc διακόπτης
- Εγχειρίδιο χρήσης 1pc
Σημείωση
Τα εξαρτήματα (οπτική μονάδα, τροφοδοσία, καλώδιο, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας.
Παρακαλώ ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σετ από εμάς.
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κυριότερου κουτιού: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg
Εγγύηση & Εγγύηση
Στην εταιρεία Shenzhen Olycom Technology Co., Ltd, είμαστε υπερήφανοι που χρησιμοποιούμε μόνο νέα υλικά που πληρούν τα υψηλότερα πρότυπα.
Στην πραγματικότητα, ποτέ δεν χρησιμοποιούμε παλιά ή ανακαινισμένα υλικά.
Υποστηρίζουμε τα προϊόντα μας με 5ετή εγγύηση του κατασκευαστή (εκτός από τεχνητές ζημιές ή κακή χρήση).
Κάθε προϊόν υποβάλλεται σε αυστηρές δοκιμές λειτουργίας και γήρανσης πριν από την παράδοση για να εξασφαλιστεί η κορυφαία ποιότητα.
Σε σπάνιες περιπτώσεις συμβατότητας ή ζητημάτων ποιότητας, προσφέρουμε εύκολη επιστροφή και επισκευή ή αντικατάσταση.
Παρακαλούμε σημειώστε ότι ο αγοραστής είναι υπεύθυνος για όλα τα έξοδα επιστροφής και δεύτερης αποστολής.
Με τη δέσμευσή μας για ποιότητα και ικανοποίηση πελατών, μπορείτε να εμπιστευτείτε την Olink για όλες τις τεχνολογικές σας ανάγκες.
