Ολυκόμ 6-Port Fast Ethernet SFP Fiber PoE Switch
Βασικό χαρακτηριστικό του διακόπτη βιομηχανικού δικτύου
- Παροχή ενεργού PoE ((DC48V) σε IP κάμερες PoE, WAP κλπ. μέσω καλωδίου χαλκού κατηγορίας 5 ή άνω
- 2x100Mbps θύρες SFP ινών
- 4x10/100/1000Mbps Αυτοαναγνώριση RJ45, IEEE 802.3af/με ισχύ σε 1~4 θύρες
- Ανίχνευση των τρόπων PoE ((Non-PoE, 802.3af/at compliant) του συνδεδεμένου ηλεκτρικού εξοπλισμού
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Εγκατάσταση DIN σιδηροτροχιάς ή τοίχου
- Πεδίο ισχύος έως 100 μέτρα
- Συμμόρφωση με τα πρότυπα FCC και CE
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40°C75°C
Είναι μια ιδανική λύση για την παρακολούθηση IP, τον άνεμο, την ηλεκτρική ενέργεια, το υπόγειο PIS, την αυτοματοποίηση συναρμολόγησης, το SCADA ισχύος, την επεξεργασία λυμάτων, τη μεταλλουργία, την ευφυή μεταφορά, τη σιδηροδρομική μεταφορά,στρατιωτικές και άλλες βιομηχανίες
Προδιαγραφή του διακόπτη οπτικών ινών
| Ονομασία του προϊόντος |
10/100Mbps Industrial PoE Fiber Switch ((2F+4TP) |
| Αριθμός μοντέλου. |
IM-FP244FE |
| Λιμάνι |
2x100M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
4x10/100/1000M UTP RJ45 ((Υποστήριξη MDI/MDIX αυτόματης ανίχνευσης)

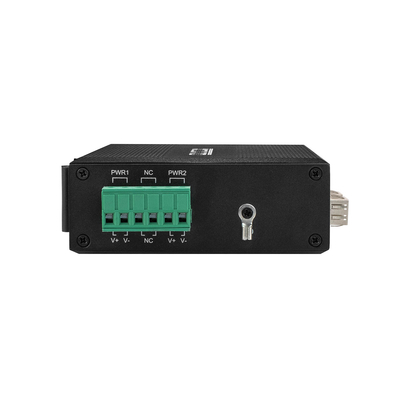

1x6-PIN ενεργειακό τερματικό μπλοκ
|
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 1,2Gbps (μη κυκλοφοριακή συμφόρηση)
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100BASE-TX: CAT5 ή υψηλότερη προστατευόμενο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργός: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
| Κατανάλωση ενέργειας |
Πλήρης φόρτιση χωρίς PoE≤5W |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~4)
Συνολικός προϋπολογισμός: 120W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Καλωδίωση PoE |
1/2 (V+), 3/6 (V-) |
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Πιστοποίηση |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα με κινητήρα που είναι κατασκευασμένα για τη χρήση ηλεκτρικής ενέργειας.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 114*93*35mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,35Kg/0,45Kg (καθαρό/ακαθάριστο)
|
| Εγγύηση |
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής |
Πληροφορίες συσκευασίας
- 1pc διακόπτης
- Εγχειρίδιο χρήσης 1pc
Σημείωση
Συσκευές (DIN σιδηροδρομική στήριξη, οπτική μονάδα, τροφοδοσία, patchcord, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σετ από εμάς
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κυριότερου κουτιού: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg
| Βιομηχανική οπτική μονάδα |
| Επικαιροποιημένο |
100BASE-FX ((850nm) |
| Επικαιροποιημένο |
100BASE-FX |
| Επικαιροποιημένο |
100BASE-LX |
| Επικαιροποιημένο |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Ε20Δ-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| Βιομηχανική παροχή ενέργειας DIN |
| Δοκιμαστικό σήμα |
Δοκιμαστική ενέργεια |
| Δοκιμαστικό σύστημα |
Δοκιμαστικό σύστημα |

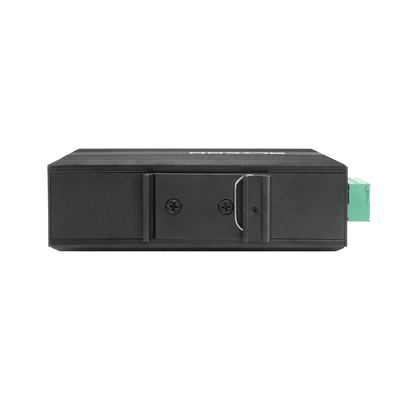

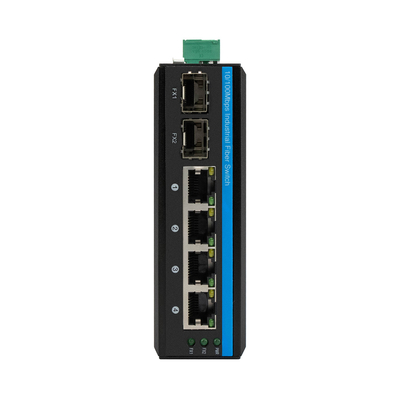

Φωτογραφία του διακόπτη Ethernet Olycom
