Προδιαγραφή διακόπτη πολλαπλών gigabit
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός POE Fiber Switch ((2F+6TP) |
| Λιμάνι |
2 x 1000Mpbs θύρα SFP, 1G/2.5G και τα δύο υποστηρικτικά
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
6x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: Αποθήκευση και προώθηση
Διάφραση ζώνης συστήματος: 22Gbps (μη κυκλοφοριακή συμφόρηση)
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Απόσταση μετάδοσης SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Δύναμη, δίκτυο, ίνες, συναγερμός |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 52V)
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 15,4W/30W/60W/90W (έδρα 1~6)
Συνολικός προϋπολογισμός: 540W
Η τάση εξόδου PoE: 48V
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 ̇ 75°C
Θερμοκρασία αποθήκευσης: -40 ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI: FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS: EN 61000-4-2 (ESD) Επίπεδο 3, EN 61000-4-3 (RS) Επίπεδο 3, EN 61000-4-4 (EFT) Επίπεδο 3, EN 61000-4-5 (Surge) Επίπεδο 3, EN 61000-4-6 (CS) Επίπεδο 3, EN 61000-4-8
Έλεγχος κυκλοφορίας: NEMA-TS2
Δονήσεις: IEC 60068-2-6
Ελεύθερη πτώση: IEC 60068-2-32
Σοκ: IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική
Ειδικότερα:
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 165 x 112 x 45,5 mm
Μέθοδος τοποθέτησης: τοποθέτηση με σιδηρόδρομο
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Λογισμικό διαχείρισης
Αυτό το διαχειριζόμενο διακόπτη Ethernet Vlan υιοθετεί το δημοφιλές chipset Vitesse και πήρε κάτω από τα χαρακτηριστικά διαχείρισης
- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
- Υποστήριξη Qos, ταξινόμηση μεταφορών Qos, Cos, έλεγχο εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
- Υποστήριξη IEEE802.1q VLAN,πορτ VLAN,βασισμένη σε Mac VLAN,IP υποσύνδεση VLAN, πρωτόκολλο VLAN,μετατροπέας VLAN, MVR
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Εφαρμογή δαχτυλίδι εξωτερικού διακόπτη PoE

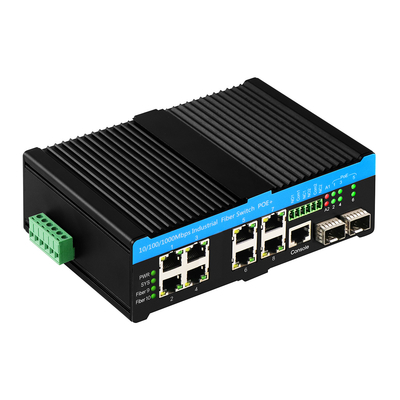

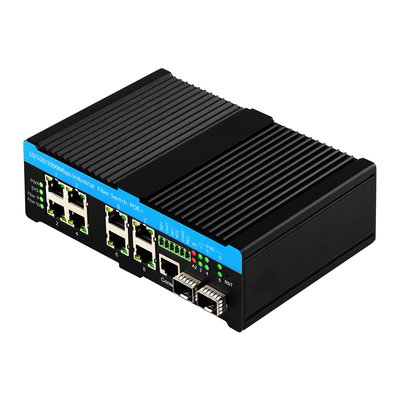

Πραγματικές φωτογραφίες του διακόπτη sfp PoE
Γενικές ερωτήσεις
Ε: Με 2 θύρες συναγερμού, χρησιμοποιείται για την παρακολούθηση οποιασδήποτε λειτουργίας 2 θύρων
Είναι εντάξει να παρακολουθείτε τυχόν 2 θύρες ((φυτική ίνα ή Ethernet) μέσω διαχείρισης.
Η διαχείριση σας επιτρέπει να ρυθμίσετε τον συνδυασμό λιμένων.
Για παράδειγμα: μια εγκατάσταση συναγερμού είναι η θύρα Ethernet 5 και η άλλη είναι η θύρα ινών 1.
Παρακαλείστε να σημειώσετε ότι, σε αυτή την περίπτωση, εάν η θύρα Ethernet 6 είναι εκτός λειτουργίας, η θύρα συναγερμού δεν ανταποκρίνεται.
Ε: 2*Λιμάνια συνδυασμού ((λιμάνι 7&8)
Με απλά λόγια, τα combo ports είναι 2 σετ από φυτικές ίνες / Ethernet που μπορείτε να χρησιμοποιήσετε μόνο ένα σετ ταυτόχρονα.
Ας πούμε ότι συνδέετε την θύρα Ethernet 7 σε ένα δρομολογητή στο γραφείο σας, τότε το FX 1 απενεργοποιείται αυτόματα.
Ethernet 7&FX 1
Ethernet 8&FX 2
Όταν χρησιμοποιείτε μία θύρα σε κάθε σύνολο (συνολικά 2 σύνολα), τότε η άλλη θύρα απενεργοποιείται αυτόματα.
Και όπως μπορεί να παρατηρήσετε, 8 θύρες ((φυτική ίνα & Ethernet) το πολύ λειτουργούν ταυτόχρονα.
Αυτό σας επιτρέπει ευέλικτα να κάνετε τον συνδυασμό στην πραγματική εφαρμογή.
Θα μπορούσε να χρησιμοποιηθεί ως
- 0 ίνες + 8*Ethernet
- 1 ίνα + 7* Ethernet
- 2 ίνες + 6* Ethernet
Ε: Ποια είναι η απόσταση μετάδοσης PoE;
Αν χρειάζεστε μεγαλύτερες αποστάσεις, παρακαλώ αγοράστε από εμάς.
Κάνεις SKD/CKD;
Ναι, έχουμε ασχοληθεί με αυτό πολλές φορές.
Ως εργοστάσιο, έχουμε αρκετή ενέργεια και πόρους για να το χειριστούμε.
