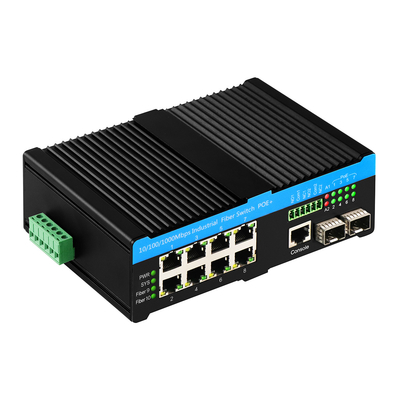

Gigabit 802.3bt PoE Διαχειριζόμενο 8 Port Switch 2.5G Fiber Web L2 Διαχειριζόμενο χωρίς ανεμιστήρα 720W

Olycom 8 Port PoE++ Network Gigabit Διαχειριζόμενος διακόπτης

Βασικά χαρακτηριστικά του διακόπτη PoE 90 Watt

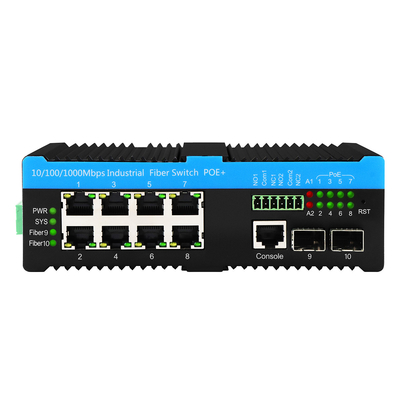

• 8 x 10/100/1000Mbps αυτόματη ανίχνευση RJ45 θύρες, υποστήριξη Auto MDI/MDIX
• 2 x 100/1000/2500Mbps θύρες SFP ινών, 1 x θύρα CONSOLE για τη διαχείρισηIEEE 802.3af/at/bt (15.4W/30W/60W/90W) ισχύς έως 1 ~ 8 θύρες RJ45, προϋπολογισμός 720W
• Υποστήριξη διαχείρισης POE, ενεργοποίηση/απάλειψη των θύρων POE, ρύθμιση της καθυστέρησης ενεργοποίησης POE και ισχύς εξόδου POE
• Εμφάνιση σε πραγματικό χρόνο του επιπέδου τάσης, ρεύματος, ισχύος και PD
• Η έξοδος συναγερμού αναμετάδοσης υποστήριξης και η φωτεινή απεικόνιση της κατάστασης συναγερμού ((2 τρόποι από στεγνή επαφή)
• Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον

Προδιαγραφή του σκληροποιημένου διακόπτη Poe

Διοίκηση

1. Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
2. Υποστήριξη Qos, ταξινόμηση μεταφορών Qos, Cos, έλεγχος εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
3. Υποστήριξη IEEE802.1q VLAN,πορτ VLAN,βασισμένη σε Mac VLAN,IP υποσύνδεση VLAN, πρωτόκολλο VLAN,μετατροπέας VLAN, MVR
4. Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
5. Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
6. Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
7. Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
8. Υποστήριξη IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL

Εφαρμογή του 90W BT PoE Switch

Γενικές ερωτήσεις

• Μέγιστος προϋπολογισμός POE 720W, κάθε θύρα Ethernet υποστηρίζει POE af/at/bt

Είναι εντάξει να προσαρμόσετε την έξοδο POE μέσω της διαχείρισης.

Για παράδειγμα, σε μία δοκιμή, θα μπορούσες να κάνεις την θύρα Ethernet 1~8 POE bt 90W.

Σε μια άλλη, η πύλη 1~4 POE bt 90W και η πύλη 5~8 POE με 30W ή χωρίς POE.

Συνήθως υπάρχουν 4 επίπεδα των αποτελεσμάτων POE στην πραγματική εφαρμογή.

15.4W/30W/60W/90W, όλα υποστηριζόμενα και ρυθμιζόμενα μέσω διαχείρισης.

• Με δείκτη POE

Πράσινο όταν λειτουργεί το POE.

Ακύρωση όταν απενεργοποιηθεί το POE.

• Με 2 θύρες συναγερμού, χρησιμοποιείται για την παρακολούθηση οποιασδήποτε λειτουργίας 2 θύρων

Είναι εντάξει να παρακολουθείτε τυχόν 2 θύρες ((φυτική ίνα ή Ethernet) μέσω διαχείρισης.

Όπως και στο παραπάνω παράδειγμα, η διαχείριση σας επιτρέπει να ρυθμίσετε τον συνδυασμό λιμένων.

Για παράδειγμα: μια εγκατάσταση συναγερμού είναι η θύρα Ethernet 5 και η άλλη είναι η θύρα ινών 1.

Παρακαλείστε να σημειώσετε ότι, σε αυτή την περίπτωση, εάν η θύρα Ethernet 6 είναι εκτός λειτουργίας, η θύρα συναγερμού δεν ανταποκρίνεται.

Ένας άλλος τρόπος εγκατάστασης είναι να κάνετε κλικ σε όλες τις θύρες ((φυτική ίνα / Ethernet), δείτε παρακάτω διεπαφή

Μετά από οποιαδήποτε πύλη είναι κάτω, η πύλη συναγερμού γίνεται κόκκινη.

• Δαχτυλίδι υποστήριξης

Αυτό θα μπορούσε να ρυθμιστεί μέσω STP ή ERPS.

Βασισμένο σε δαχτυλίδι 2-SFP ((το πιο βασικό μορφότυπο)

6~7 διακόπτες είναι εντάξει σε έναν βρόχο αν πάει STP δαχτυλίδι.

Βασικά αμέτρητα αν είναι από ERPS.

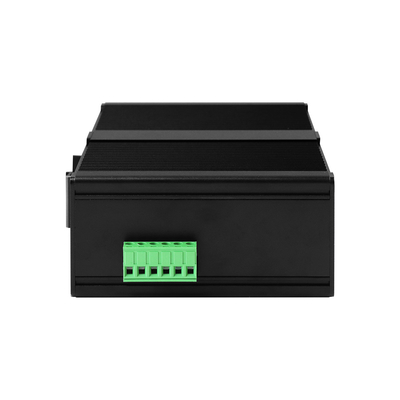

• Ηλεκτρική τροφοδοσία

Μπορεί να παρέχει συνεχώς ενέργεια POE++ σε συσκευές PD για 8 θύρες UTP (εκτός από τις θύρες combo).

Αυτό απαιτεί ελάχιστη παροχή ισχύος 15A εάν είναι σε πλήρες φορτίο ((48V*15A=720W).

Αλλά στην πραγματική εφαρμογή, δεν προτείνουμε τη σύνδεση πολλών συσκευών που καταναλώνουν πολύ ενέργεια σε ένα μόνο διακόπτη, αυτό θα επηρεάσει τη σταθερότητα.
