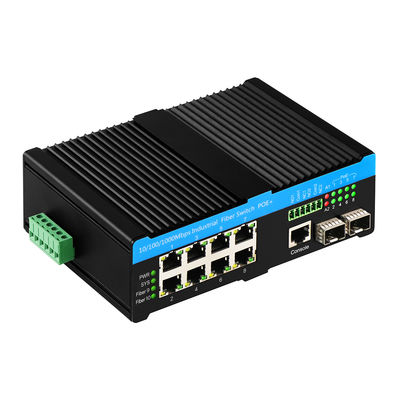

Olycom 8 Port PoE++ Network Gigabit Διαχειριζόμενος διακόπτης
Βασικά χαρακτηριστικά του διακόπτη PoE 90 Watt
- 8 x 10/100/1000Mbps αυτόματη ανίχνευση RJ45 θύρες, υποστήριξη Auto MDI/MDIX
- 2 x 100/1000/2500Mbps θύρες SFP ινών, 1 x θύρα CONSOLE για τη διαχείρισηIEEE 802.3af/at/bt (15.4W/30W/60W/90W) ισχύς έως 1 ~ 8 θύρες RJ45, προϋπολογισμός 720W
- Υποστήριξη διαχείρισης POE, ενεργοποίηση/απάλειψη των θύρων POE, ρύθμιση της καθυστέρησης ενεργοποίησης POE και ισχύς εξόδου POE
- Εμφάνιση σε πραγματικό χρόνο του επιπέδου τάσης, ρεύματος, ισχύος και PD
- Η έξοδος συναγερμού αναμετάδοσης υποστήριξης και η φωτεινή απεικόνιση της κατάστασης συναγερμού ((2 τρόποι από στεγνή επαφή)
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
Προδιαγραφή του σκληροποιημένου διακόπτη Poe
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός POE Fiber Switch ((2F+8TP) |
| Λιμάνι |
2 x 1000Mpbs θύρα SFP, 1G/2.5G και τα δύο υποστηρικτικά
SM: 1310nm/1550nm, 20km, 1490nm/1550nm, 40~120km,
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
8x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: Αποθήκευση και προώθηση
Διάφραση εύρους ζώνης συστήματος: 26Gbps (μη κυκλοφοριακή συμφόρηση)
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Αγωγός SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 57V)
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 90W (έδρα 1~8)
Συνολικός προϋπολογισμός: 720W
Η τάση εξόδου PoE: 48V
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 ̇ 75°C
Θερμοκρασία αποθήκευσης: -40 ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
|
Πιστοποίηση
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Το σημείο 6.2.3.3 αντικαθίσταται από το ακόλουθο κείμενο:2021
Ειδικότερα, το σημείο 6.2.3.3 του παραρτήματος I της οδηγίας 2008/57/ΕΚ προβλέπει:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4:2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 165 x 112 x 45,5 mm
Μέθοδος τοποθέτησης: τοποθέτηση με σιδηρόδρομο
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Διοίκηση
- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
- Υποστήριξη Qos, ταξινόμηση μεταφορών Qos, Cos, έλεγχος εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
- Υποστήριξη IEEE802.1q VLAN,πορτ VLAN,βασισμένη σε Mac VLAN,IP υποσύνδεση VLAN, πρωτόκολλο VLAN,μετατροπέας VLAN, MVR
- Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Εφαρμογή του 90W BT PoE Switch
Γενικές ερωτήσεις
- Μέγιστος προϋπολογισμός POE 720W, κάθε θύρα Ethernet υποστηρίζει POE af/at/bt
Είναι εντάξει να προσαρμόσετε την έξοδο POE μέσω της διαχείρισης.
Για παράδειγμα, σε μία δοκιμή, θα μπορούσες να κάνεις την θύρα Ethernet 1~8 POE bt 90W.
Σε μια άλλη, η πύλη 1~4 POE bt 90W και η πύλη 5~8 POE με 30W ή χωρίς POE.
Συνήθως υπάρχουν 4 επίπεδα των αποτελεσμάτων POE στην πραγματική εφαρμογή.
15.4W/30W/60W/90W, όλα υποστηριζόμενα και ρυθμιζόμενα μέσω διαχείρισης.
Πράσινο όταν λειτουργεί το POE.
Ακύρωση όταν απενεργοποιηθεί το POE.
- Με 2 θύρες συναγερμού, χρησιμοποιείται για την παρακολούθηση οποιασδήποτε λειτουργίας 2 θύρων
Είναι εντάξει να παρακολουθείτε τυχόν 2 θύρες ((φυτική ίνα ή Ethernet) μέσω διαχείρισης.
Όπως και στο παραπάνω παράδειγμα, η διαχείριση σας επιτρέπει να ρυθμίσετε τον συνδυασμό λιμένων.
Για παράδειγμα: μια εγκατάσταση συναγερμού είναι η θύρα Ethernet 5 και η άλλη είναι η θύρα ινών 1.
Παρακαλείστε να σημειώσετε ότι, σε αυτή την περίπτωση, εάν η θύρα Ethernet 6 είναι εκτός λειτουργίας, η θύρα συναγερμού δεν ανταποκρίνεται.
Ένας άλλος τρόπος εγκατάστασης είναι να κάνετε κλικ σε όλες τις θύρες ((φυτική ίνα / Ethernet), δείτε παρακάτω διεπαφή
Μετά από οποιαδήποτε πύλη είναι κάτω, η πύλη συναγερμού γίνεται κόκκινη.
Αυτό θα μπορούσε να ρυθμιστεί μέσω STP ή ERPS.
Βασισμένο σε δαχτυλίδι 2-SFP ((το πιο βασικό μορφότυπο)
6~7 διακόπτες είναι εντάξει σε έναν βρόχο αν πάει STP δαχτυλίδι.
Βασικά αμέτρητα αν είναι από ERPS.
Μπορεί να παρέχει συνεχώς ενέργεια POE++ σε συσκευές PD για 8 θύρες UTP (εκτός από τις θύρες combo).
Αυτό απαιτεί ελάχιστη παροχή ισχύος 15A εάν είναι σε πλήρες φορτίο ((48V*15A=720W).
Αλλά στην πραγματική εφαρμογή, δεν προτείνουμε τη σύνδεση πολλών συσκευών που καταναλώνουν πολύ ενέργεια σε ένα μόνο διακόπτη, αυτό θα επηρεάσει τη σταθερότητα.
