2.5G Ring Fiber Industrial PoE Διαχειριζόμενος διακόπτης
Προδιαγραφή του διαχειριζόμενου διακόπτη 2.5G
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός PoE Fiber Switch ((1F+6TP) |
| Αριθμός μοντέλου. |
IM-FP166GW |
| Λιμάνι 1 |
1*100/1000/2500Mpbs θύρες SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
6*10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Πρωτόκολλο |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Δελτίο ΕΕ L 347 της 20.10.2013, σ.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 17Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M
Μέγεθος φλας: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
ΔΙΑΤΡΟΠΟΣ ΤΟΥ ΚΑΤΑΛΟΥ: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες
Δύναμη
Πορτοκαλί: Link/ACT
Πράσινο: 1000M ταχύτητα δικτύου ((εκκενώθηκε όταν είναι 100Mb/s)
Φύλλα: FX1
|

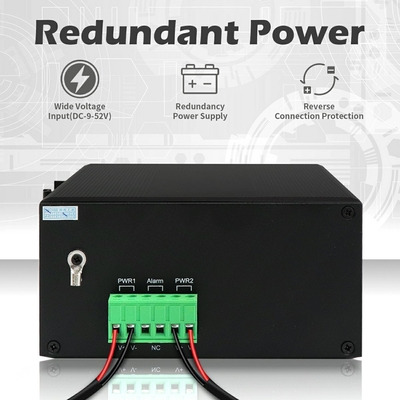

| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου: 48V (μέγιστο 52V)
Η τάση εξόδου PoE: 48V
Ενιαία ισχύς εξόδου PoE: 30W ((πορτ 1~6)
Μέγιστος προϋπολογισμός: 180W
Αντίστροφη σύνδεση: υποστήριξη
|
| Καλωδίωση PoE |
Το PoE af/at: 1/2 ((V+), 3/6 ((V-) |
Πληροφορίες Web GUI
- Υποστήριξη διάγνωση καλωδίου και μπορεί να εντοπίσει το σημείο σφάλματος
- Υποστήριξη IEEE802.3az EEE ((Energy Efficient Ethernet) Διαχείριση, βελτιστοποίηση της κατανάλωσης ενέργειας
- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
- Υποστήριξη QoS, ταξινόμηση μεταφορών QoS, CoS, έλεγχος εύρους ζώνης ((κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
- Υποστήριξη IEEE802.1q VLAN, θύρα VLAN, βασισμένη σε Mac VLAN, υποσύνδεση IP VLAN, πρωτόκολλο VLAN, μετατροπή VLAN, MVR
- Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
- Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
- Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
- Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
- Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Παρακαλούμε επικοινωνήστε μαζί μας για το εγχειρίδιο web ή το εγχειρίδιο CLI

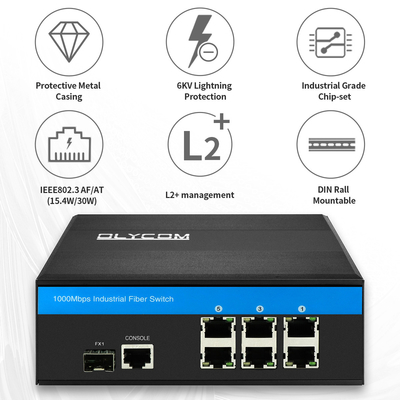

Βασικά χαρακτηριστικά του διαχειριζόμενου διακόπτη δικτύου
- Υποστήριξη ισχύος σε κάμερες PoE IP μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet.
- IEEE 802.3af/με ισχύ έως 1 ~ 6 θύρες RJ45
- 6 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 1 x 100/1000/2500Mbps θύρα SFP ινών
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Συμμορφώνονται με τις απαιτήσεις βαθμού προστασίας IP40 και βιομηχανικής ποιότητας EMC
- Εγκατάσταση DIN σιδηροτροχιάς ή τοίχου
- Πεδίο ισχύος έως 100 μέτρα
- Συμμόρφωση με τα πρότυπα FCC και CE
- Θέρμανση περιβάλλοντος λειτουργίας: -40°C75°C
Εφαρμογή
Πακέτο και παράδοση
Μονάδες πώλησης: Μοναδικό στοιχείο
Μία συσκευασία Μέγεθος: 30*22*10cm
Μονάχα ακαθάριστο βάρος: 0,85 kg
Τύπος συσκευασίας: Μέγεθος αποστολής για 1pc 30*22*10cm
Μια μονάδα συσκευής και ένα εγχειρίδιο χρήσης βρίσκονται μέσα σε ένα κουτί, σφραγισμένα και καλά προστατευμένα.
20pcs/carton, η διάσταση του κουτιού είναι 55,5*40*43cm
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Πιστοποίηση |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα με κινητήρα που είναι κατασκευασμένα για τη χρήση ηλεκτρικής ενέργειας.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 158*115*60mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,75Kg/0,9Kg (καθαρό/ακαθάριστο)
|
| Εγγύηση |
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής |
Γενικές ερωτήσεις
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Vitesse
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος ((συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3Μπορώ να το συνδέσω με συσκευές 10/100M;
Ολυκόμ:
Για τις θύρες LAN είναι 10/100/1000M αυτοαπογνώριση
Για τις θύρες Fiber, παρακαλούμε ρυθμίστε ταχύτητα 100Mbps μέσω Web GUI ή CLI
4Μπορώ να απενεργοποιήσω τη λειτουργία PoE για ορισμένες θύρες όταν είναι απαραίτητο;
Α: Ναι.
Όλοι οι διαχειριζόμενοι διακόπτες PoE αυτής της σειράς υποστηρίζουν τη διαχείριση PoE
Παρακαλούμε απλά ορίστε την κατάσταση PoE μέσω Web GUI ή CLI
5Κάνετε SKD/CKD;
Α: Ναι.
Ως εργοστάσιο, έχουμε ασχοληθεί με αυτό πολλές φορές.
