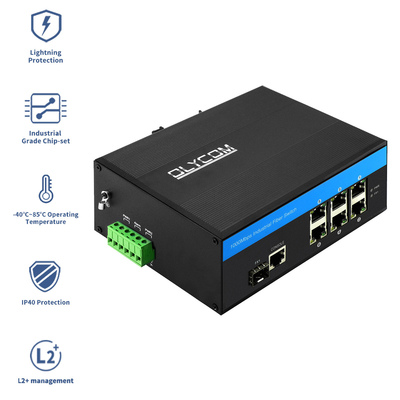

Ανθεκτικός έξυπνος διαχειριζόμενος διακόπτης Gigabit Ethernet
Εισαγωγή
ονομασία μοντέλου: IM-FS160GW
Υποστήριξη διαχείρισης web CLI SNMP
συμμορφώνονται με τα πρότυπα FCC και CE
-40°C έως + 75°C θερμοκρασία λειτουργίας
ανταποκρίνεται στις απαιτήσεις βαθμού προστασίας IP40 και βιομηχανικού βαθμού EMC
διπλή είσοδος ισχύος DC12V~52V
ο αξιόπιστος σχεδιασμός βιομηχανικής ποιότητας θα μπορούσε να εξασφαλίσει τη συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.
- 6x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 1 x 1000Mbps θύρα SFP ινών
- Υποστήριξη αυτόματου MDI/MDIX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40 ° ~ 75 ° C
- Προστασία από υπερτάσεις Ethernet 6 KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
Διοίκηση
- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
- Υποστηρίζει το IEEE802.1q VLAN, την πύλη VLAN, βασισμένο στο Mac VLAN, το υποδίκτυο IP VLAN,
- Πρωτόκολλο VLAN, μετατροπή VLAN, MVR
- Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη διάγνωση καλωδίου και μπορεί να εντοπίσει το σημείο σφάλματος
- Υποστήριξη της διαχείρισης IEEE802.3az EEE (Energy Efficient Ethernet), βελτιστοποίηση της κατανάλωσης ενέργειας
- Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
- Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
- Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη Qos, ταξινόμηση μεταφορών Qos, Cos, έλεγχος εύρους ζώνης
- (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
- Υποστήριξη IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
- Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
Προδιαγραφές
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός διακόπτης ινών (1F+6TP) |
| Αριθμός μοντέλου. |
IM-FS160GW |
| Λιμάνι |
1 x 100/1000/2500M θύρα SFP
SM: 1310nm/1550nm, 20χλμ.
1490nm/1550nm, 40~120Km
ΜΜ: 1310nm, 2Km; 850nm, 500m
6x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Διάταξη ζώνης συστήματος:17Gbps (μη κυκλοφοριακή συμφόρηση)
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου: DC 12-52V
Δύναμη χωρίς φορτίο: 5W
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 ̇ 75°C
Θερμοκρασία αποθήκευσης: -40 ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI: FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS: EN 61000-4-2 (ESD) Επίπεδο 3, EN 61000-4-3 (RS) Επίπεδο 3, EN 61000-4-4 (EFT) Επίπεδο 3, EN 61000-4-5 (Surge) Επίπεδο 3, EN 61000-4-6 (CS) Επίπεδο 3, EN 61000-4-8
Έλεγχος κυκλοφορίας: NEMA-TS2
Δονήσεις: IEC 60068-2-6
Ελεύθερη πτώση: IEC 60068-2-32
Σοκ: IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική
Ειδικότερα:
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 158 x 115 x 60 mm.

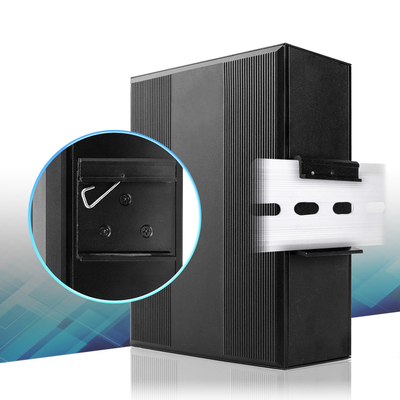

Μέθοδος τοποθέτησης: τοποθέτηση με σιδηρόδρομο
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Εικόνες PCB
Γενικές ερωτήσεις
1 Ερώτηση: Πόσος είναι ο χρόνος εγγύησης;
Α: Ένα έτος για τα εμπορικά προϊόντα και 5 έτη για τα βιομηχανικά προϊόντα.
2 Ερώτηση: Δέχεστε παραγγελία δείγματος;
Α: Ναι. Παραγγελία δείγματος για να ελέγξετε τις υπηρεσίες και την ποιότητα μας.
3 Ε: Μπορώ να έχω κάποια έκπτωση;
Α: Θα παρέχονται εκπτώσεις για επαναλαμβανόμενες παραγγελίες, τακτικούς πελάτες και προϊόντα με έκπτωση.
4Υποστηρίζει ο διακόπτης σας τα 155Mb/s;
Απάντηση: Ναι, η οπτική ταχύτητα είναι 100M/1000M/2500M. Παρακαλώ ρυθμίστε μόνο ταχύτητα 100M στην διεπαφή διαχείρισης, λειτουργούν οι μονάδες megabit.
5Είστε κατασκευαστής;
Ναι, έχουμε την γραμμή παραγωγής και την ομάδα έρευνας και ανάπτυξης.
Παρακαλούμε επισκεφτείτε μας μέσω του παρακάτω σύνδεσμου VR για να δείτε το γραφείο και τον χώρο παραγωγής μας.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
6-Ποιος είναι ο χρόνος παραγγελίας;
Αφού λάβουμε την πληρωμή, ξεκινάμε την παραγωγή.
Αν παραγγείλετε κάποια δημοφιλή μοντέλα, συνήθως έχουμε αποθέματα.
Εάν δεν έχουμε αποθέματα, ο χρόνος παραγωγής είναι συνήθως 3 ~ 5 εργάσιμες ημέρες για λιγότερο από 50pcs / ζευγάρια.
