Εξωτερικός διαχειριζόμενος διακόπτης PoE 5 θύρα
Εισαγωγή στο PoE Network Switch
Η σειρά IM-FP144GW είναι ο 10/100/1000 Mbps Outdoor Poe Switch που απολαμβάνει τα παρακάτω χαρακτηριστικά
- Συμμόρφωση με την IEEE802.3af/at
- Ενίσχυση σε κάμερες PoE IP μέσω καλωδίου Ethernet
- Απλή κατασκευή
- Πεδίο ισχύος έως 100 μέτρα
- Θερμοκρασία λειτουργίας -40 °C έως + 75 °C
- Συμμορφώνονται με τις απαιτήσεις βαθμού προστασίας IP40 και βιομηχανικής ποιότητας EMC
- εγκατάσταση σιδηροτροχιάς DIN,
- Περνάει την επικίνδυνη περιβαλλοντική πιστοποίηση και συμμορφώνεται με τα πρότυπα FCC και CE
Ο αξιόπιστος σχεδιασμός βιομηχανικής ποιότητας θα μπορούσε να εξασφαλίσει συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.
Βασικά χαρακτηριστικά του 2.5G Fiber Switch
-
Υποστήριξη ισχύος σε κάμερες IP POE μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet.
-
IEEE 802.3af/με ισχύ σε 1 ~ 4 θύρες RJ45
-
4 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
-
1 x 100/1000/2500Mbps θύρα SFP ινών

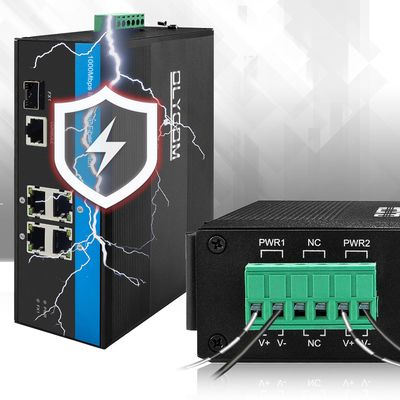

- 6Προστασία από υπερτάσεις KV Ethernet, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full-duplex με πρότυπο IEEE 802.3x,half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40 ° ~ 75 ° C
- Υποστήριξη διάγνωση καλωδίου και μπορεί να εντοπίσει το σημείο σφάλματος
- Υποστήριξη διαχείρισης IEEE802.3az EEE (Energy Efficient Ethernet), βελτιστοποίηση της κατανάλωσης ενέργειας

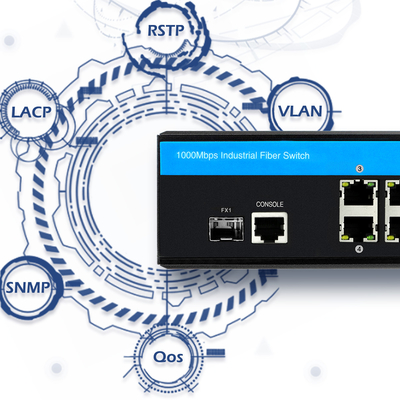

- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
- Υποστήριξη Qos, ταξινόμηση μεταφορών Qos, Cos, έλεγχος εύρους ζώνης
- (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
- Υποστηρίζει το IEEE802.1q VLAN, την πύλη VLAN, βασισμένο στο Mac VLAN, το υποδίκτυο IP VLAN,
- Πρωτόκολλο VLAN, μετατροπή VLAN, MVR
- Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
- Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
- Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
- Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
- Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Προδιαγραφή διαχειριζόμενου διακόπτη Ethernet
| Ονομασία του προϊόντος |
Πέντε θύρες εξωτερικός διακόπτης Poe (1F+4TP) |
| Αριθμός μοντέλου. |
IM-FP144GW |
| Λιμάνι |
1 x 100Mpbs/1G/2.5G θύρα SFP
SM:1310nm/1550nm,20km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km
4x 10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Διάφραση ζώνης συστήματος: 56Gbps (μη κυκλοφοριακή συμφόρηση)
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Δύναμη, δίκτυο |
| Ηλεκτρική τροφοδοσία |
τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 52V),
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 15,4W (έδρα 1~8)
(802.3για τα πρότυπα απαιτούνται ειδικές οδηγίες)
|
| Περιβάλλον |
Εργασιακή θερμοκρασία: -40°75°C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
Η υγρασία λειτουργίας: 10%~90%, μη συμπυκνωτική
Η υγρασία αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8; Έλεγχος κυκλοφορίας:NEMA-TS2; Δονήσεις:Δελτίο ΕΚΑΧΑνεξάρτητα από την περίπτωση, τα κράτη μέλη μπορούν να επιβάλλουν τα ακόλουθα μέτρα:
|
| Ασφάλεια |
Σημείωση CE, εμπορική· CE/LVD |
| Μηχανικές πληροφορίες |
Κέλυφος:Κέλυφος από κυματοειδή μέταλλο.Τάξη ασφαλείας:IP40
Μέγεθος: 158 x 114,8 x 60 mm.

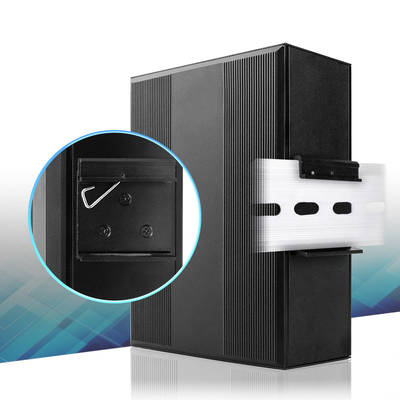

Μέθοδος τοποθέτησης: τοποθέτηση με σιδηρόδρομο
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Εφαρμογή του διαχειριζόμενου διακόπτη δακτυλίου
Πακέτο
1Ένα προϊόν, ένα καλώδιο κονσόλας, ένα εγχειρίδιο χρήσης και μια κάρτα εγγύησης είναι μέσα σε ένα κουτί.
220 κομμάτια από κουτιά είναι σε ένα κουτί.
Γενικές ερωτήσεις
Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Παρασκευαστής και πάροχος συνολικών λύσεων βιομηχανικού δικτύου.
Ε: Δέχεστε ODM ή OEM;
Α: Ναι. Παρέχουμε εξατομικευμένη υπηρεσία για τους πελάτες μας.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Α: Η MOQ είναι μία μονάδα.
Ε: Ο διαχειριζόμενος διακόπτης περιλαμβάνει την παροχή ρεύματος;
Α: Όχι, δεν περιλαμβάνεται προσαρμογός ρεύματος.
Ε: Ποια πηγή ενέργειας χρειάζεται αυτός ο POE L2 Industrial Switch;
Α: Η τάση εισόδου είναι 9-52VDC. Εάν η τάση εισόδου δεν είναι 48VDC-52VDC, είναι ένας διαχειριζόμενος διακόπτης μη POE, μπορεί επίσης να λειτουργήσει. Η παροχή ενέργειας μπορεί να είναι 12VDC 3A. Εάν η τάση εισόδου είναι 48VDC-52VDC,Είναι ένα βιομηχανικό διακόπτη που διαχειρίζεται το POE..
Ε: Ποια είναι τα πρότυπα POE;
Α: Αυτός είναι ένας βιομηχανικός διακόπτης POE +. Κάθε πύλη δικτύου μπορεί να φθάσει τα 30W όταν η παροχή ισχύος είναι 48VDC 5A.
Ε: Σε ποιο εύρος θερμοκρασίας μπορεί να φτάσει αυτός ο διακόπτης;
Α: Η θερμοκρασία λειτουργίας είναι -40~85°C
Ε: Συμπεριλαμβάνεται μια μικρή γραμμή DIN;
Α: Πρόκειται για διακόπτη σιδηροτροχιάς DIN, αλλά ο σιδηροτροχιάς DIN δεν περιλαμβάνεται.
Ε: Είναι διαχειριζόμενος διακόπτης;
Α: Ναι, αυτό είναι ένας διαχειριζόμενος POE διακόπτης για βιομηχανικά δίκτυα.
