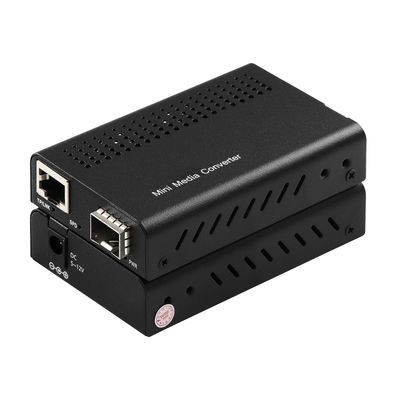

Μίνι μετατροπέας μέσων ενημέρωσης 10G μη διαχειριζόμενο SFP + οπτική ίνα σε 10GBbased-T rack Mountable CE

10G SFP+ μετατροπέας οπτικών ινών

Εισαγωγή στο μετατροπέα μέσων ενημέρωσης 10G

1. Ο μετατροπέας IEEE802.3z/Az 10G υποστηρίζει δύο τύπους μέσων για τη σύνδεση δικτύου, όπως 10G Base-T και 10G SFP+.
2. Ο μετατροπέας μέσων έχει σχεδιαστεί με έναν ελεγκτή διακόπτη και μνήμη αποθήκευσης που συνδέει δύο τύπους τμημάτων για να λειτουργεί ομαλά.
3. Με εξωτερική μονάδα ισχύος, παρέχει καλή σταθερότητα και αξιοπιστία.
4. Υποστήριξη Jumbo Frame
5. Διαφανής μεταφορά και πολύ μικρή καθυστέρηση
6. Υποστήριξη του DWDM/CWDM μήκους κύματος που προβλέπεται από την ITUT
7. Υποστήριξη για εγκατάσταση στο ράκ 1U 12slot Rack
8. Οθόνη LED πλήρους κατάστασης
9. Εύκολη εγκατάσταση
10. Ανίχνευση μήκους καλωδίου UTP (μόνο διεπαφή RJ45)

Προδιαγραφή μη διαχειριζόμενου μετατροπέα μέσων ενημέρωσης

Εφαρμογή μετατροπέα ινών μέσων

• Σύνδεση μεταξύ ινών με χαλκό 1.25G ~ 10Gbps Ηθernet εξοπλισμός λειτουργεί ως μετατροπέας μέσων ινών με χαλκό για μετάδοση μεγάλων αποστάσεων
• Μετατροπέας μέσων για τη ραχοκοκαλιά του δικτύου (SAN, LAN, MAN)
• Μπορεί να εφαρμοστεί στο δωμάτιο τηλεπικοινωνιών, στο εργαστήριο έρευνας και ανάπτυξης, στο κέντρο δεδομένων κλπ.

Εγγύηση

1 έτος για εμπορικά προϊόντα και 3 έτη για βιομηχανικά προϊόντα.

• Ο πελάτης είναι υπεύθυνος για την παράδοση του ελαττωματικού προϊόντος στην καθορισμένη διεύθυνση RMA για επισκευή ή αντικατάσταση.Η Olycom θα επισκευάσει ή θα αντικαταστήσει ένα προϊόν που βρέθηκε ελαττωματικό από την Olycom κατά τη διάρκεια της περιόδου εγγύησης κατά την κρίση τηςΗ αποκλειστική ευθύνη της Olycom βάσει της παρούσας εγγύησης περιορίζεται στην επισκευή του προϊόντος αυτού ή στην αντικατάστασή του, κατά την απόλυτη κρίση της Olycom.
• Όλα τα αντικείμενα RMA που αποστέλλονται στην Olycom πρέπει να είναι προπληρωμένα.
• Τα επισκευασμένα προϊόντα θα επιστραφούν εντός ενός μηνός από την παραλαβή των επιστρεφόμενων υλικών.

Γενικές ερωτήσεις

1Τι ταχύτητες υποστηρίζει αυτός ο μετατροπέας μέσων ενημέρωσης και είναι συμβατός προς τα πίσω με εξοπλισμό χαμηλότερης ταχύτητας;

Αυτός ο μετατροπέας μέσων υποστηρίζει ένα ευρύ φάσμα ταχυτήτων μετάδοσης, συμπεριλαμβανομένων των 10M, 100M, 1.25G, 2.5G, 5G και πλήρους 10Gbps,καθιστώντας την μία από τις πιο ευέλικτες λύσεις μετατροπής μέσων που διατίθενται για περιβάλλοντα δικτύου μικτής ταχύτητας.

Αυτή η δυνατότητα πολλαπλών ρυθμών σημαίνει ότι μπορεί να συνδεθεί απρόσκοπτα μεταξύ παλαιών εξοπλισμού Gigabit και σύγχρονης υποδομής 10G χωρίς να απαιτούνται πρόσθετοι προσαρμογείς ή ενδιάμεσες συσκευές.Είτε αναβαθμίζετε ένα υπάρχον δίκτυο σταδιακά είτε συνδέετε εξοπλισμό από διαφορετικές γενιές, αυτός ο μετατροπέας χειρίζεται αυτόματα τη διαπραγμάτευση ταχύτητας.

Συμμορφώνεται με τα πρότυπα IEEE 802.3an (10GBase-T) και IEEE 802.3ae (10GBase-SR/LR/ER/ZR), εξασφαλίζοντας ευρεία διαλειτουργικότητα με διακόπτες, δρομολογητές και διακομιστές από όλους τους μεγάλους προμηθευτές.

2Ποια είναι η μέγιστη απόσταση μετάδοσης ινών που μπορεί να επιτύχει αυτός ο μετατροπέας;

Η απόσταση μετάδοσης εξαρτάται από την εγκατεστημένη μονάδα SFP+.ενώ χρησιμοποιεί μια μονάδα SFP+ ή XFP επεκτείνει την εμβέλεια έως και 80km μέσω μονοδιαχείρισης ινών.

Για τις συνδέσεις χαλκού στην πλευρά RJ45, υποστηρίζει τη μετάδοση 10GBase-T μέσω καλωδίου Cat6a σε αποστάσεις έως 100 μέτρα, η οποία είναι το μέγιστο πρότυπο για τις συνδέσεις χαλκού 10G.Μια ενσωματωμένη λειτουργία ανίχνευσης μήκους καλωδίου UTP είναι επίσης διαθέσιμη στην διεπαφή RJ45, επιτρέποντας στους τεχνικούς να επαληθεύουν την ακεραιότητα του καλωδίου κατά την εγκατάσταση χωρίς πρόσθετο εξοπλισμό δοκιμών.

Ο μετατροπέας υποστηρίζει επίσης τα μήκη κύματος DWDM και CWDM όπως ορίζονται από τα πρότυπα ITU-T,καθιστώντας πλήρως συμβατό με την υποδομή πολλαπλασιασμού με διαίρεση μήκους κύματος για εφαρμογές ινών υψηλής πυκνότητας.

3Ποιες είναι οι τυπικές εφαρμογές αυτού του μετατροπέα 10G;

Ο μετατροπέας αυτός έχει σχεδιαστεί για επαγγελματικά περιβάλλοντα δικτύου όπου απαιτείται μετατροπή υψηλής απόδοσης ινών σε χαλκό σε επίπεδο 10G.

Οι κύριες περιπτώσεις χρήσης περιλαμβάνουν τη σύνδεση τμημάτων ραχοκοκαλιάς ινών με διακομιστές με βάση το χαλκό ή εξοπλισμό αποθήκευσης σε κέντρα δεδομένων, την επέκταση συνδέσεων 10G σε αρχιτεκτονικές δικτύων SAN, LAN και MAN,και γεφυρώνει τμήματα ινών και χαλκού σε αίθουσες τηλεπικοινωνιών και εργαστήρια Ε&Α όπου οι συσκευές από διαφορετικούς τύπους μέσων πρέπει να λειτουργούν αδιάλειπτα..

Η υποστήριξή του για Jumbo Frames, διαφανής μεταφορά και πολύ χαμηλή καθυστέρηση το καθιστούν ιδιαίτερα κατάλληλο για δικτύωση αποθήκευσης, περιβάλλοντα εμπορίας υψηλής συχνότητας, εγκαταστάσεις παραγωγής βίντεο,και κάθε εφαρμογή όπου τα μεγάλα ωφέλιμα φορτία δεδομένων και η ελάχιστη καθυστέρηση επεξεργασίας είναι κρίσιμες απαιτήσεις.

4Μπορεί αυτός ο μετατροπέας να τοποθετηθεί σε ένα ράφιο και ποιες είναι οι απαιτήσεις ισχύος του;

Εκτός από την αυτόνομη λειτουργία επιτραπέζιου υπολογιστή, αυτός ο μετατροπέας υποστηρίζει την εγκατάσταση σε ένα σασί 1U που χωράει έως και 12 slots,καθιστώντας το ιδανικό για κέντρα δεδομένων και αίθουσες τηλεπικοινωνιών όπου πολλοί μετατροπείς πρέπει να στεγάζονται σε μια καθαρή και διαχειρίσιμη διαμόρφωση που τοποθετείται σε ράκι.

Η παροχή ενέργειας πραγματοποιείται μέσω εξωτερικού προσαρμογέα συνεχούς ρεύματος 5V έως 12V με μέγιστη κατανάλωση ισχύος μόλις 3W, με αποτέλεσμα η παραγωγή θερμότητας να είναι ελάχιστη ακόμη και σε πυκνοκατοικημένες εγκαταστάσεις ράφων.Η χαμηλή κατανάλωση ενέργειας συμβάλλει επίσης στη συνολική ενεργειακή απόδοση σε εγκαταστάσεις μεγάλης κλίμακας όπου πολλές μονάδες λειτουργούν συνεχώς.

Μια οθόνη LED πλήρους κατάστασης στο μπροστινό πάνελ παρέχει ορατότητα σε πραγματικό χρόνο της κατάστασης σύνδεσης και της δραστηριότητας τόσο στις διεπαφές ινών όσο και στις διεπαφές χαλκού,επιτρέπουν την ταχεία οπτική επαλήθευση της λειτουργίας του μετατροπέα χωρίς λογισμικό διαχείρισης ή πρόσθετα εργαλεία παρακολούθησης.
