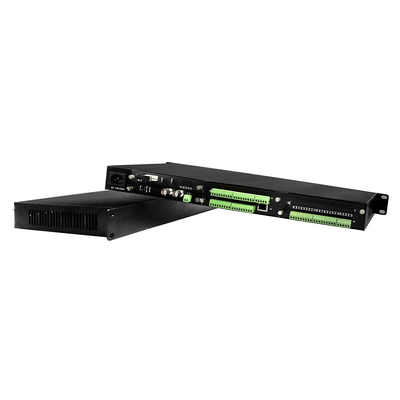

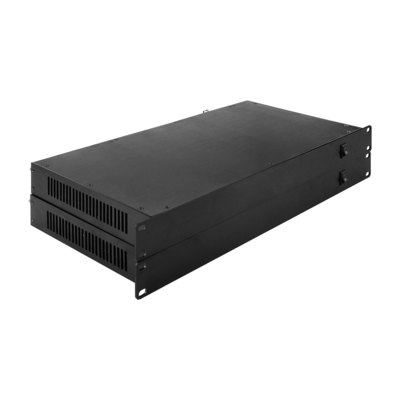

3G SDI Βίντεο Ethernet μετατροπέας ινών δεδομένων Bidi RS232 Κλείσιμο επαφής Οπτικός επεκτατής 1U Rack

Οπτική

Διάστημα κύματος

1310nm/1550nm

Τύπος ινών και απόσταση

πολυτρόπος (50/125um) 5Km, (62.5/125um) 2Km μονότροπος (9/125um) 20Km / 40Km

Δύναμη μετάδοσης

-5 έως -10 dBm

Αποδοχή Ευαισθησίας

-26 dBm έως -30 dBm

Επιστροφή απώλειας

> 14dB

Τζίτερ

< 0, 2 IU

Διασύνδεση

SC

Βίντεο

Τύπος σήματος

Ψηφιακά σήματα βίντεο HD-SDI, SDI και 3G-SDI

Κέρδος

Ενότητα

Απόφαση

8 ή 10 bit, αυτόματο

Ποσοστά δεδομένων

270 Mbps, 1.485 Gbps, 2.970 Gbps

Πρότυπα λειτουργίας

SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120

Αυτοκινητική κλειδαριά ταχύτητας δεδομένων

- Ναι, ναι.

Πληροφορίες

Πρωτόκολλο δεδομένων

RS232, RS485, Manchester, δεδομένα BIPHASE

Διάφραση ζώνης

0~300kbps

Ποσοστό σφάλματος

10-9

Διασύνδεση

Τερματικός σταθμός Φοίνιξ

Ακουστικό

Αντίσταση / τάση

600 ωμ (ανισορροπημένο) / 2,0Vp-p

Απάντηση συχνότητας

10~20kHz

Συνολική αρμονική στρέβλωση

< 0,05%

Διαφορετική φάση

< ± 1

Σχέδιο S/N

> 95dB (βάθμιση)

Διασύνδεση

Τερματικός σταθμός Φοίνιξ

Ποσοστό δειγματοληψίας

48k Hz

Απόφαση

16 bits

Κλείσιμο επαφής

Εισαγωγή σήματος

Ασύρματο, δυαδική είσοδος, υποστήριξη TTL, RS-232/422/485 ή παθητικό κουμπί διακόπτη

Έξοδος σήματος

Εξαρτησιακός συναγερμός, δυαδική έξοδος, υποστήριξη TTL, RS-232/422/485 ή έξοδος ρελέ

Διασύνδεση

Τερματικός σταθμός Φοίνιξ

Ethernet

Τρόπος εργασίας

Πλήρη διπλή / μισή διπλή, αυτοσυνείδηση

Ταχύτητα δικτύου

10/100Mbps, αυτοαισθητοποίηση

Διασύνδεση

RJ45

Ηλεκτρικό, Περιβαλλοντικό, Μηχανικό.

Δραστηριακή τάση

Δύο 11~240V εναλλακτικός

Θερμοκρασία λειτουργίας

-35°C+75°C

Θέρμανση αποθήκευσης

-45°C+85°C

Η υγρασία

0~95% μη συμπυκνωτικό
