Αρχική Σελίδα /Προϊόντα/τηλεοπτικός ψηφιακός οπτικός μετατροπέας/HD 3G SDI Βίντεο Ψηφιακός Οπτικός Μετατροπέας Με Bidi RS485 10/100M Ethernet 20km DC5V

HD 3G SDI Βίντεο Ψηφιακός Οπτικός Μετατροπέας Με Bidi RS485 10/100M Ethernet 20km DC5V

1 ζευγάρι
MOQ
Διαπραγματεύσιμα
τιμή
HD 3G SDI Βίντεο Ψηφιακός Οπτικός Μετατροπέας Με Bidi RS485 10/100M Ethernet 20km DC5V
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ονομασία προϊόντος: Μετατροπέας HD-SDI δεδομένων βίντεο Ethernet ινών
Διάσταση: 179 mm*130,5 mm*50 mm
Απόσταση: 20 χλμ.
Ηλεκτρική τροφοδοσία: DC5V2A
Πληροφορίες: Διοικητική μονάδα
Ρυθμός Ethernet: 10/100Mbps
Επισημαίνω:

1ch τηλεοπτικός ψηφιακός οπτικός μετατροπέας

,

rs485 τηλεοπτικός ψηφιακός οπτικός μετατροπέας

,

βίντεο 20km στο μετατροπέα οπτικών ινών
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: Olycom
Πιστοποίηση: CE RoHS FCC
Αριθμό μοντέλου: OM615-1D1EHDSDIWT/R
Έγγραφο: video converter series.pdf
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: 1 ζευγάρι σε κουτί, 1 κιλό (G.W)
Χρόνος παράδοσης: 4~8 εργάσιμες ημέρες
Όροι πληρωμής: T/T, PayPal
Δυνατότητα προσφοράς: 300 ζευγάρια/μήνας
Περιγραφή προϊόντων

3G SDI βίντεο RS485 δεδομένα 10/100M Ethernet μετατροπέας οπτικών ινών

Εισαγωγή

  1. Πληροφορίες βίντεο Ethernet μέσω δέκτη πομπού μετάδοσης οπτικών ινών, που αναφέρεται επίσης ως μετατροπέας μέσων βίντεο, μετατροπέας δεδομένων RS485 Ethernet σε ίνες, ψηφιακός μετατροπέας οπτικών βίντεο SDI,επεκτείνει τα σήματα βίντεο HD-SDI για μεγάλες αποστάσεις έως 40 χλμ..
  2. Ο εν λόγω HD-SDI video extender αναγνωρίζει και μεταδίδει αυτόματα σήματα SDI, HD-SDI, με ενσωματωμένο ήχο και μεταδεδομένα.
  3. Επιπλέον, αυτός ο οπτικός επεκτατής SDI video Ethernet είναι πλήρως συμβατός με τα πρότυπα SMPTE 259M, 292M, 424M και ITU ψηφιακού βίντεο και είναι ιδανικός για χρήση σε ψηφιακή σήμανση, εκπομπή, σκηνική,και HD εφαρμογές CCTV

Βασικά χαρακτηριστικά

  • Εξισορρόπηση εισόδου και επαναχρονολόγηση σε αποθηκευμένες εξόδους
  • Δείκτες LED κατάστασης σε πραγματικό χρόνο
  • Δυνατό μεταλλικό περίβλημα
  • Προστατευτικό για τον κεραυνό διάλυμα
  • Χαμηλή απώλεια οπτικής σύνδεσης max 30dB
  • Χωρίς EMI, RFI και γήπεδο
  • Διοπτική μετάδοση σε 1 ίνα με WDM
  • Διαθέσιμα σε ανεξάρτητα και 3U συστήματα ράφης

Προδιαγραφές

Οπτική
Διάστημα κύματος 1310nm/1550nm
Τύπος ινών και απόσταση πολυτρόπος (50/125um) 5Km, (62.5/125um) 2Km μονότροπος (9/125um) 20Km / 40Km
Δύναμη μετάδοσης -5 έως -10 dBm
Αποδοχή Ευαισθησίας -26 dBm έως -30 dBm
Επιστροφή απώλειας > 14dB
Τζίτερ < 0, 2 IU
Διασύνδεση SC
Βίντεο
Τύπος σήματος Ηλεκτρονικά σήματα HD-SDI
Κέρδος Ενότητα
Απόφαση 8 ή 10 bit, αυτόματο
Ποσοστά δεδομένων 270 Mbps, 1.485 Gbps
Πρότυπα λειτουργίας SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Αυτοκινητική κλειδαριά ταχύτητας δεδομένων - Ναι, ναι.

Εισαγωγή βίντεο - Αναμεταδότης
Αριθμός/τύπος σήματος 2 ενιαία σύνδεση SDI ή HD-SDI βίντεο 1 για Tx, 1 για τοπική προεξέταση
Διασύνδεση 2 γυναίκες BNC
Αντίσταση 750 Ωμ
Ποσοστά δεδομένων 19 Mbps έως 1.485 Gbps
Ονομαστικό επίπεδο 0.8 Vp-p
Ελάχιστα/μέγιστα επίπεδα 0.5 V έως 1,0 Vp-p
Απώλεια απόδοσης ≥15 dB @ 5 MHz έως 1,5 GHz, ≥10 dB @ 1,5 GHz έως 3,0 GHz
Εξισορρόπηση καλωδίου εισόδου Αυτοματοποιημένη για απώλεια καλωδίου έως -30 dB

Εξόραση βίντεο - δέκτη
Αριθμός/τύπος σήματος 2 ενιαία σύνδεση SDI ή HD-SDI βίντεο 1 για Rx, 1 για αντίγραφο ασφαλείας / κοινή χρήση
Διασύνδεση 2 γυναίκες BNC
Αντίσταση 750 Ωμ
Επαναχρονολόγηση Αυτόματη για τα 270 Mbps, 1.485 Gbps ή παράκαμψη για μη αναγνωρισμένα ποσοστά
Ονομαστικό επίπεδο 0.8 Vp-p
Ελάχιστα/μέγιστα επίπεδα 0.5 V έως 1,0 Vp-p
Απώλεια απόδοσης < 25 dB @ 100 MHz

Πληροφορίες
Πρωτόκολλο δεδομένων RS485, Μάντσεστερ, δεδομένα BIPHASE
Διάφραση ζώνης 0~300kbps
Ποσοστό σφάλματος 10-9
Διασύνδεση Τερματικός σταθμός Φοίνιξ

Ethernet
Τρόπος εργασίας Πλήρη διπλή / μισή διπλή, αυτοσυνείδηση
Ταχύτητα δικτύου 10/100Mbps, αυτοαισθητοποίηση
Διασύνδεση RJ45

Ηλεκτρικό, Περιβαλλοντικό, Μηχανικό.
Δραστηριακή τάση

Ανεξάρτητο: 220VAC έως 5V/12VDC, Rack: διπλό 220V/-48V AC

Κάρτα: τροφοδοτούμενη από πλαίσιο
Θερμοκρασία λειτουργίας -35°C+75°C
Θέρμανση αποθήκευσης -45°C+85°C
Η υγρασία 0~95% μη συμπυκνωτικό
Μέγεθος και βάρος

Ανεξάρτητο και κάρτα: εξαρτάται από διαφορετικές διαμορφώσεις

Πλαισίωμα: 19 ̊3U

Εφαρμογή

  • Σύστημα παρακολούθησης της κυκλοφορίας στην πόλη
  • Στρατιωτική παρακολούθηση (άμυνα των συνόρων, εθνική άμυνα)
  • Βιομηχανική παρακολούθηση (αεροδρόμιο, χημικό εργοστάσιο, σιδηρόδρομος κλπ.)
  • Σύστημα παρακολούθησης κτιρίων και πανεπιστημιούπολων

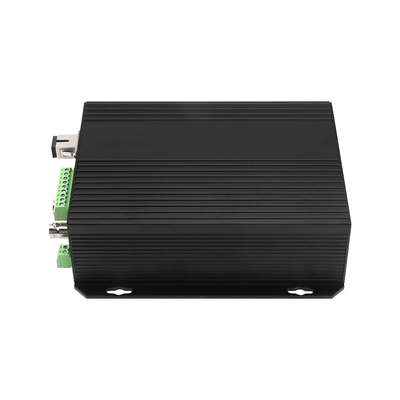

HD 3G SDI Βίντεο Ψηφιακός Οπτικός Μετατροπέας Με Bidi RS485 10/100M Ethernet 20km DC5V 0

Λεπτομέρειες παραγγελίας

ΟΜ610-4P2D↓WT/R 4ch Τηλέφωνο+ 2ch RS485 δεδομένα Rx
ΟΜ610-4V↑1D↓4E WT/R 4ch βίντεο Tx + 1ch RS485 δεδομένα Rx + 4ch 10/100M Ethernet
Δελτίο ΕΚ 6/2011, σημείο 1. 4ch βίντεο Tx + 1ch RS485 δεδομένα Rx + 4ch Τηλέφωνο
ΟΜ610-4V↑12D↓WT/R 4ch βίντεο Tx + 12ch RS485 δεδομένα Rx
Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2008/57/ΕΚ (ΕΕ L 347 της 20.12.2010, σ. 1). 2ch RS485 δεδομένα Rx + 8ch Τηλέφωνο
Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2009/72/ΕΚ (ΕΕ L 347 της 20.12.2010, σ. 1). 20ch RS485 δεδομένα Rx
ΟΜ610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1ch βίντεο 2D + 1ch δεδομένα RS485 2D + 1ch ήχο 2D + 1ch κλείσιμο επαφής 2D
OM610-2D↑↓4A↑↓1E WT/R 4ch bi-di audio + 2ch bi-di RS485 δεδομένα + 1ch 10/100M Ethernet
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch βίντεο Tx + 2ch δι-δια RS485 δεδομένα + 3ch ήχος Tx + 1ch δι-δια κλείσιμο επαφής

Περισσότερες εικόνες προϊόντων

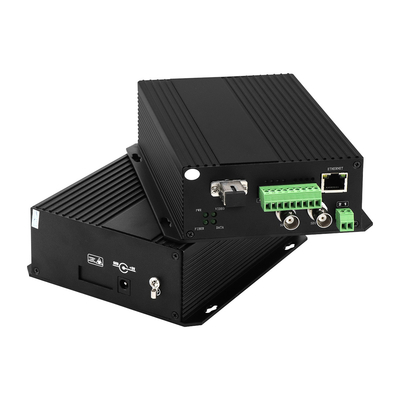

HD 3G SDI Βίντεο Ψηφιακός Οπτικός Μετατροπέας Με Bidi RS485 10/100M Ethernet 20km DC5V 1

HD 3G SDI Βίντεο Ψηφιακός Οπτικός Μετατροπέας Με Bidi RS485 10/100M Ethernet 20km DC5V 2
