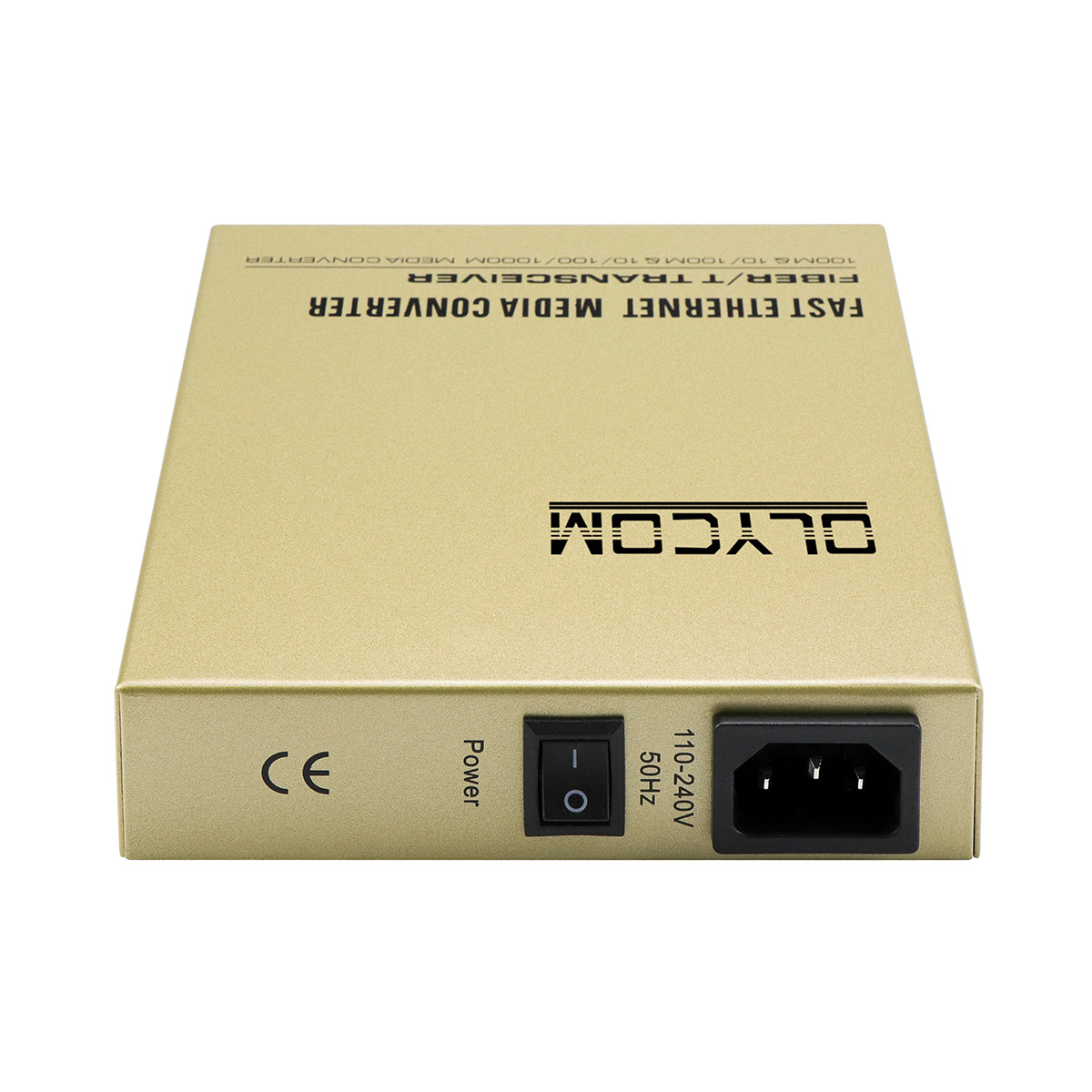

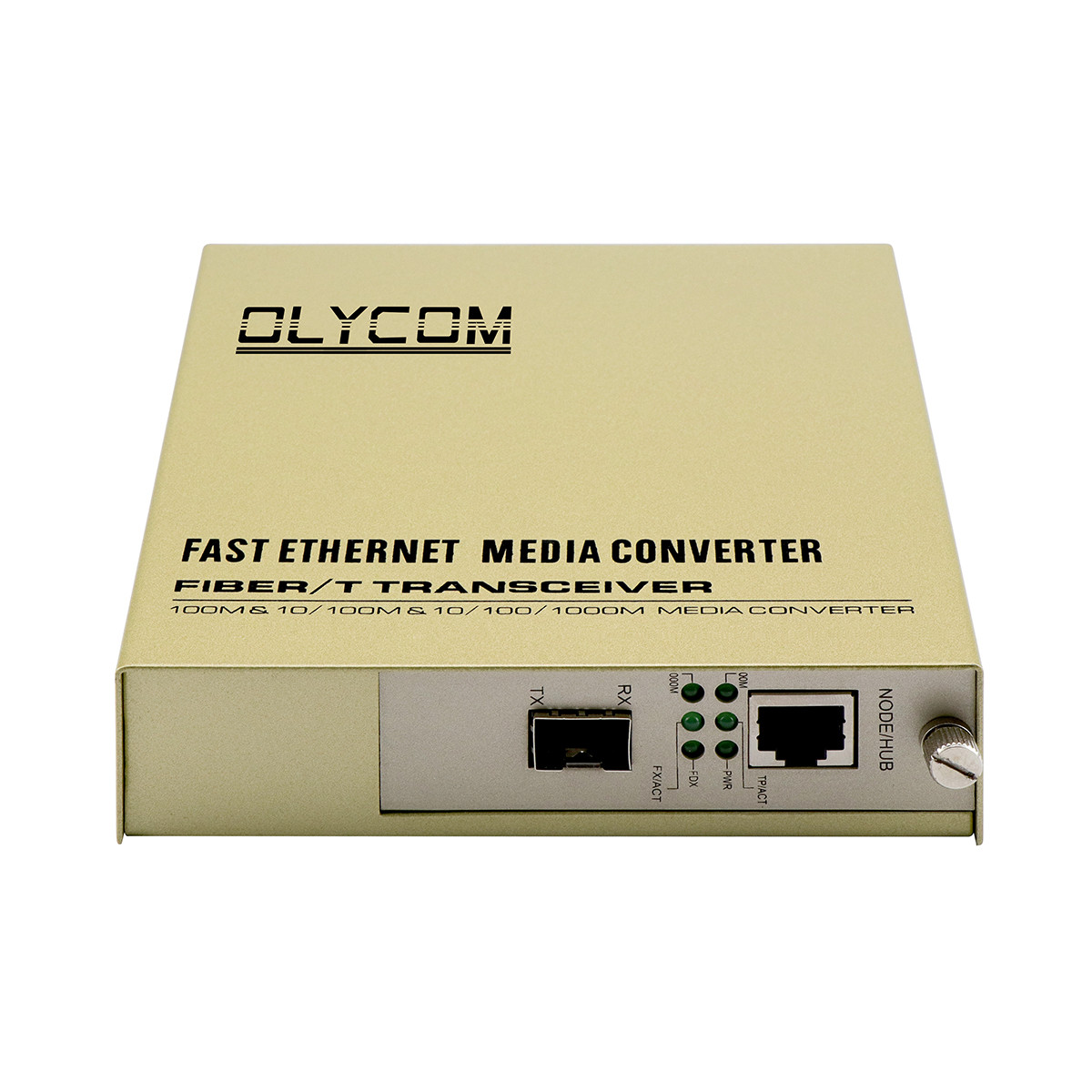

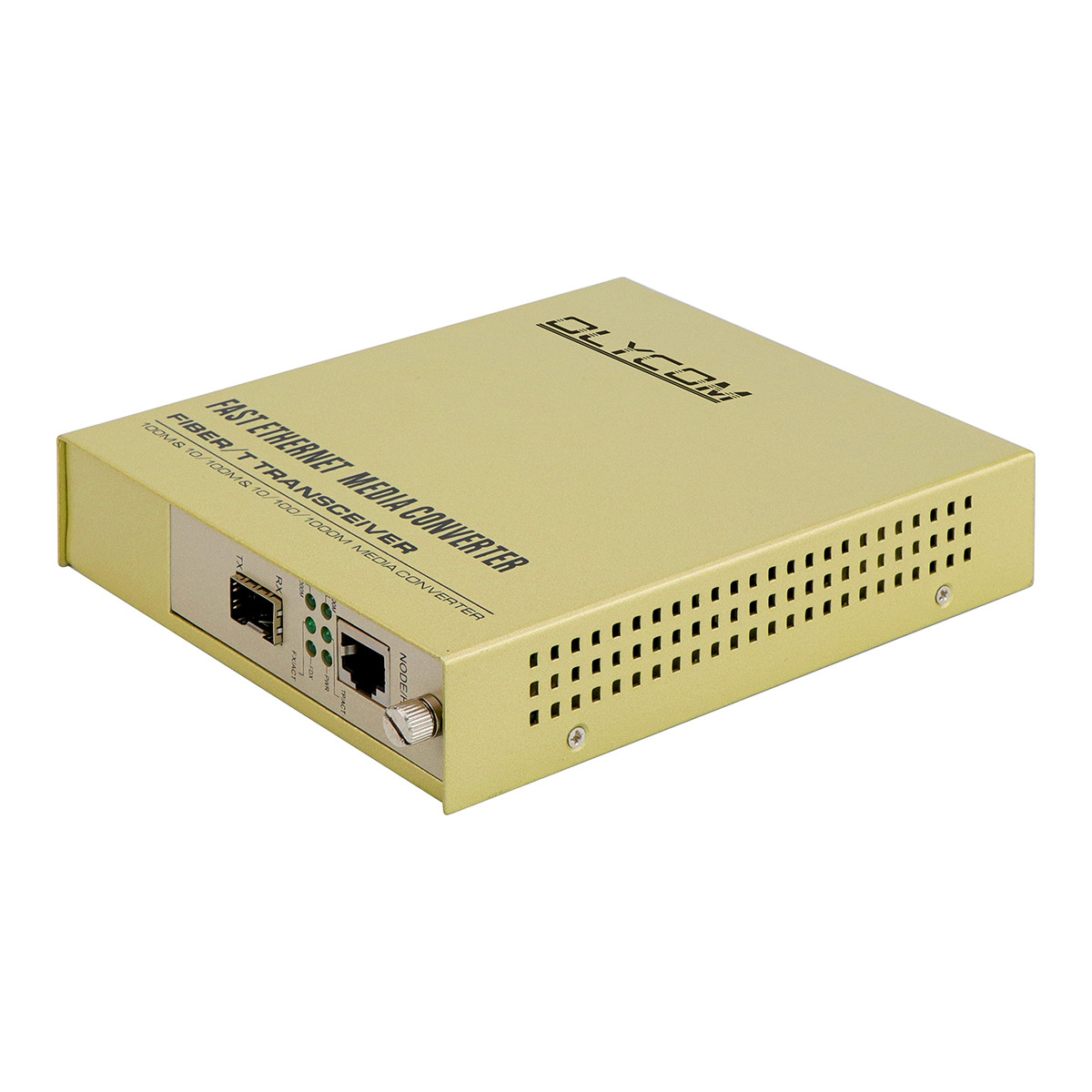

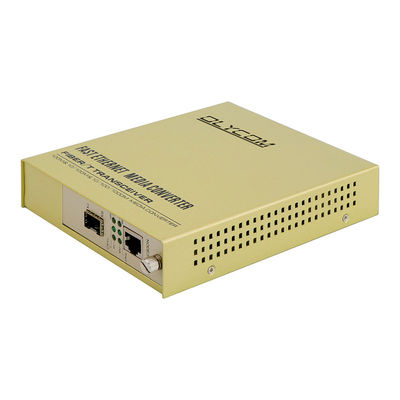

Μετατροπέας πολυμέσων οπτικής ίνας Gigabit AC220V
Επισκόπηση
- Οι μετατροπείς πολυμέσων οπτικής ίνας Gigabit Ethernet της σειράς Olycom OM330-GE γεφυρώνουν το χάσμα μεταξύ υποδομών χαλκού και οπτικών ινών.
- Πέρασμα σφάλματος σύνδεσης (LFPT)
- Οι μετατροπείς πολυμέσων οπτικής ίνας SFP έχουν σχεδιαστεί για μέγιστη ευκολία σε εφαρμογές μετατροπής Ethernet από οπτική ίνα σε χαλκό
- Μεταφορά πακέτων δεδομένων 10K
- Απλά αλλάζοντας τα SFP με δυνατότητα hot-plug-and-play, μπορεί να επιτευχθεί ευελιξία στους ρυθμούς μετάδοσης, τις αποστάσεις λειτουργίας και τους τύπους δικτύων οπτικών ινών
Τι είναι το Link Fault Pass Through (LFPT);
Το Link Fault Pass-Through (LFPT) είναι ένα χαρακτηριστικό τεχνολογίας δικτύου που χρησιμοποιείται σε συστήματα επικοινωνίας Ethernet και οπτικών ινών.
Τι κάνει
Το LFPT διαδίδει αυτόματα ένα σήμα αποτυχίας σύνδεσης από το ένα άκρο ενός τμήματος δικτύου στο άλλο. Όταν ανιχνεύεται σφάλμα ή γεγονός αποσύνδεσης σε μία πλευρά μιας συσκευής (όπως ένας μετατροπέας πολυμέσων ή ένας διακόπτης), το LFPT ειδοποιεί την άλλη πλευρά κατεβάζοντας και τη δική της σύνδεση.
Γιατί είναι σημαντικό
Χωρίς LFPT, μια συσκευή που είναι συνδεδεμένη σε έναν μετατροπέα πολυμέσων ενδέχεται να μην συνειδητοποιήσει ότι υπάρχει διακοπή στη διαδρομή του δικτύου, επειδή η τοπική της λυχνία σύνδεσης εξακολουθεί να δείχνει "ενεργή". Αυτό μπορεί να προκαλέσει:
- Κίνηση που αποστέλλεται σε μια σπασμένη διαδρομή (black-holing)
- Μη σωστή ενεργοποίηση μηχανισμών παράκαμψης
- Καθυστερημένη ανίχνευση σφαλμάτων
Με το LFPT ενεργοποιημένο, το σφάλμα είναι άμεσα ορατό από άκρο σε άκρο, επιτρέποντας:
- Ταχύτερη παράκαμψη σε πλεονάζουσες διαδρομές
- Ακριβής παρακολούθηση κατάστασης σύνδεσης
- Σωστή λειτουργία του spanning tree και άλλων πρωτοκόλλων
Πού χρησιμοποιείται συνήθως
- Μετατροπείς πολυμέσων (π.χ., μετατροπείς χαλκού σε οπτική ίνα) — η πιο συνηθισμένη περίπτωση χρήσης
- Επεκτατές Ethernet
- Εξοπλισμός WAN/carrier Ethernet
- Συσκευές βιομηχανικής δικτύωσης
Παράδειγμα σεναρίου
[Διακόπτης Α] ←χαλκός→ [Μετατροπέας πολυμέσων] ←οπτική ίνα→ [Μετατροπέας πολυμέσων] ←χαλκός→ [Διακόπτης Β]
Εάν η σύνδεση οπτικής ίνας σπάσει, το LFPT προκαλεί και στους δύο μετατροπείς πολυμέσων να αποσυνδέσουν τις συνδέσεις χαλκού τους, έτσι ώστε ο Διακόπτης Α και ο Διακόπτης Β να δουν ένα γεγονός αποσύνδεσης και να αντιδράσουν ανάλογα (π.χ., να ενεργοποιήσουν μια εφεδρική διαδρομή).
Συνοπτικά, το LFPT διασφαλίζει ότι οι αποτυχίες σύνδεσης είναι διαφανείς και διαδίδονται σε όρια δικτύου όπου διαφορετικά θα μπορούσαν να κρυφτούν.
Χαρακτηριστικά
Παράμετροι
| Πρότυπο |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE-SX/LX(Gigabit-Ethernet), IEEE802.3x (Έλεγχος ροής), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree, IEEE1588V2, IEEE802.3az |
| 10/100/1000BASE-T |
Καλώδιο STP ή UTP Κατηγορίας 5/5e/6 (Μέγιστο 100m) |
| SFP |
Διατίθενται οπτικοί πομποδέκτες SX, LX, EX, ZX, EZX και Bi-Di |
|
Λειτουργία μετατροπής
Χρόνος καθυστέρησης
|
Αποθήκευση και προώθηση< 10us, ευθεία<0.9us |
| Έλεγχος ροής |
Έλεγχος ροής full duplex, πίεση οπισθοδρόμησης half duplex |
| Θύρα RJ-45 |
Auto-MDI/MDIX |
| Συνδετήρας οπτικής ίνας |
LC (duplex), LC/SC(simplex) |
| Μήκος κύματος |
1310/1550nm |
| Διαστάσεις |
173mm(Π) x 128mm(Β) x 32mm(Υ) |
| Βάρος |
Καθαρό βάρος: 0,74kg, Μεικτό βάρος: 0,96kg |
| Τάση εισόδου |
AC100 ~ 240V / 50-60HZ |
| Κατανάλωση ενέργειας |
<2.5W |
| MTBF |
50.000 ώρες |
| BER |
<1> |
| Πίνακας διευθύνσεων MAC |
4K |
| Μέγεθος buffer |
1.75 |
| Θερμοκρασία λειτουργίας |
0℃~50℃ |
| Θερμοκρασία αποθήκευσης |
-40℃~70℃ |
| Υγρασία αποθήκευσης |
5%~90% χωρίς συμπύκνωση |
Εφαρμογή
