Βιομηχανικός μετατροπέας μέσων PoE με Gigabit SC WDM Fiber
Εισαγωγή στον μετατροπέα μέσων Gigabit
Η σειρά IM-PC111GE είναι ο μετατροπέας μέσων ενημέρωσης Din Rail PoE 10/100/1000 Mbps που διαθέτει
- Συμμόρφωση με την IEEE802.3af/at
- ισχύ για κάμερες PoE IP μέσω καλωδίου Ethernet
- απλή κατασκευή
- Πεδίο ισχύος έως 100 μέτρα
- θερμοκρασία λειτουργίας -40°C έως + 75°C
- ανταποκρίνεται στις απαιτήσεις βαθμού προστασίας IP40 και βιομηχανικού βαθμού EMC
- Εγκατάσταση σιδηροτροχιών DIN
- να περάσει από επικίνδυνη περιβαλλοντική πιστοποίηση
- συμμορφώνονται με τα πρότυπα FCC και CE
Ο αξιόπιστος σχεδιασμός βιομηχανικής ποιότητας θα μπορούσε να εξασφαλίσει συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.

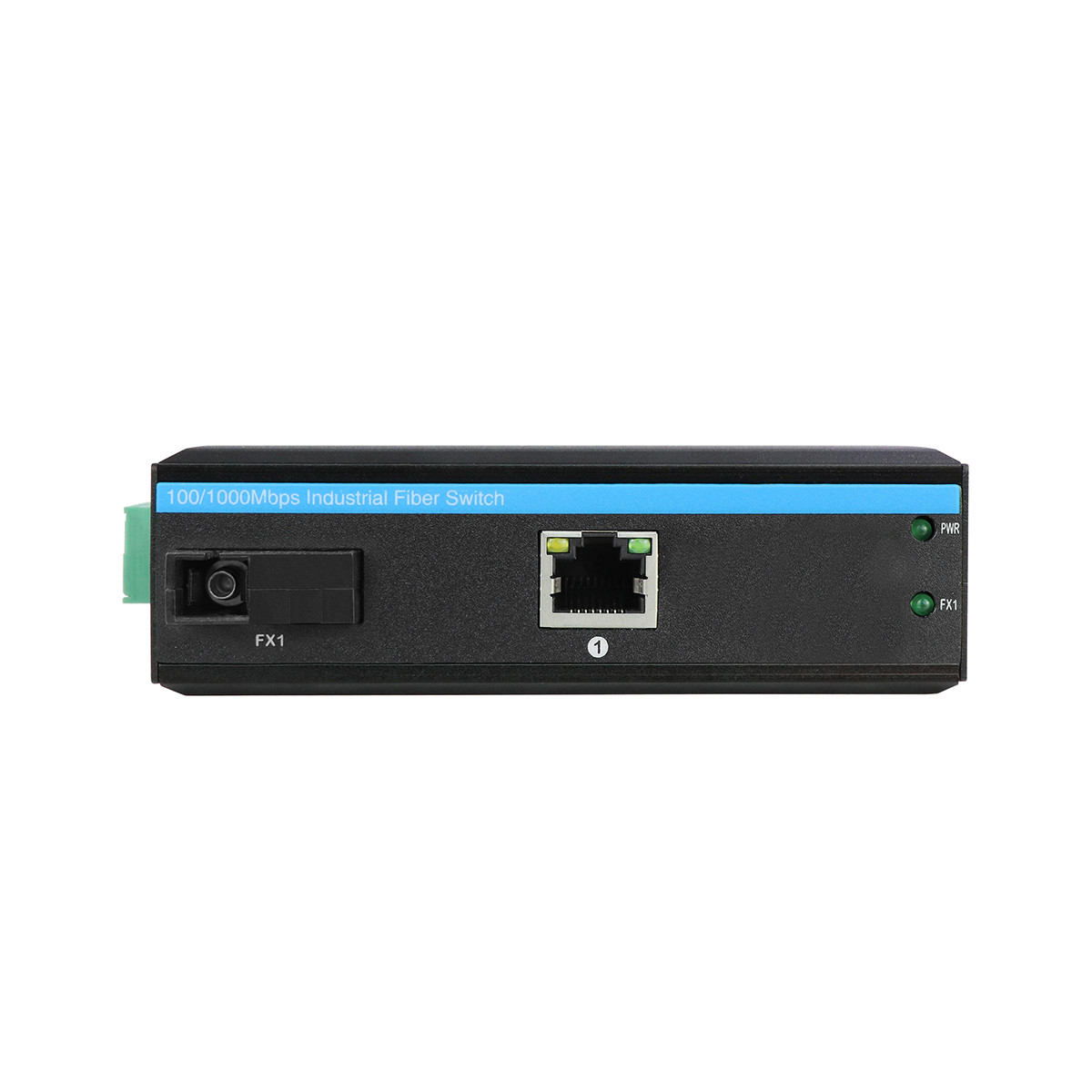

Βασικά χαρακτηριστικά μετατροπέα οπτικών ινών
- Υποστήριξη ισχύος σε κάμερες IP POE μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet.
- IEEE 802.3af /σε τροφοδοσία σε 1 θύρα RJ45
- 1 x 10/100/1000Mbps Αυτοανιχνευτική θύρα RJ45
- 1 x 1000Mbps θύρα ινών
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση με τις απαιτήσεις IEEE 802.3 10Base-T και IEEE 802.3u 1000Base-TX
- Μέγιστη ισχύς έως 15,4 W υπό τον κανόνα af, 30 W κάτω από τον κανόνα σε κάθε θύρα PoE
- Ανιχνεύστε τα μοντέλα PoE ηλεκτρικού εξοπλισμού.
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
Προδιαγραφή μετατροπέα μέσων ενημέρωσης μη διαχειριζόμενο
| Ονομασία του προϊόντος |
Βιομηχανικός μετατροπέας PoE Fiber Media |
| Αριθμός μοντέλου. |
IM-PC111GE |
| Λιμάνι |
1x1000M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
1x10/100/1000M UTP RJ45 ((Υποστήριξη MDI/MDIX αυτόματης ανίχνευσης)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
|
Πρωτόκολλο
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 4Gbps (μη κυκλοφοριακή συμφόρηση)
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Απόσταση μετάδοσης από λιμάνι ινών: 20 χλμ, 40 χλμ, 60 χλμ, 80 χλμ, 100 χλμ.
|
| Φώτα LED |
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργός: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 30W (έδρα 1)
Συνολικός προϋπολογισμός: 30W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40° ∼ 75°C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Η υγρασία αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Ασφάλεια |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα με κινητήρα που είναι κατασκευασμένα για τη χρήση ηλεκτρικής ενέργειας.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 113,8 x 93 x 34,9 mm

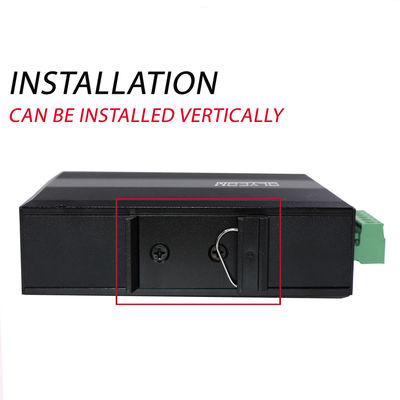

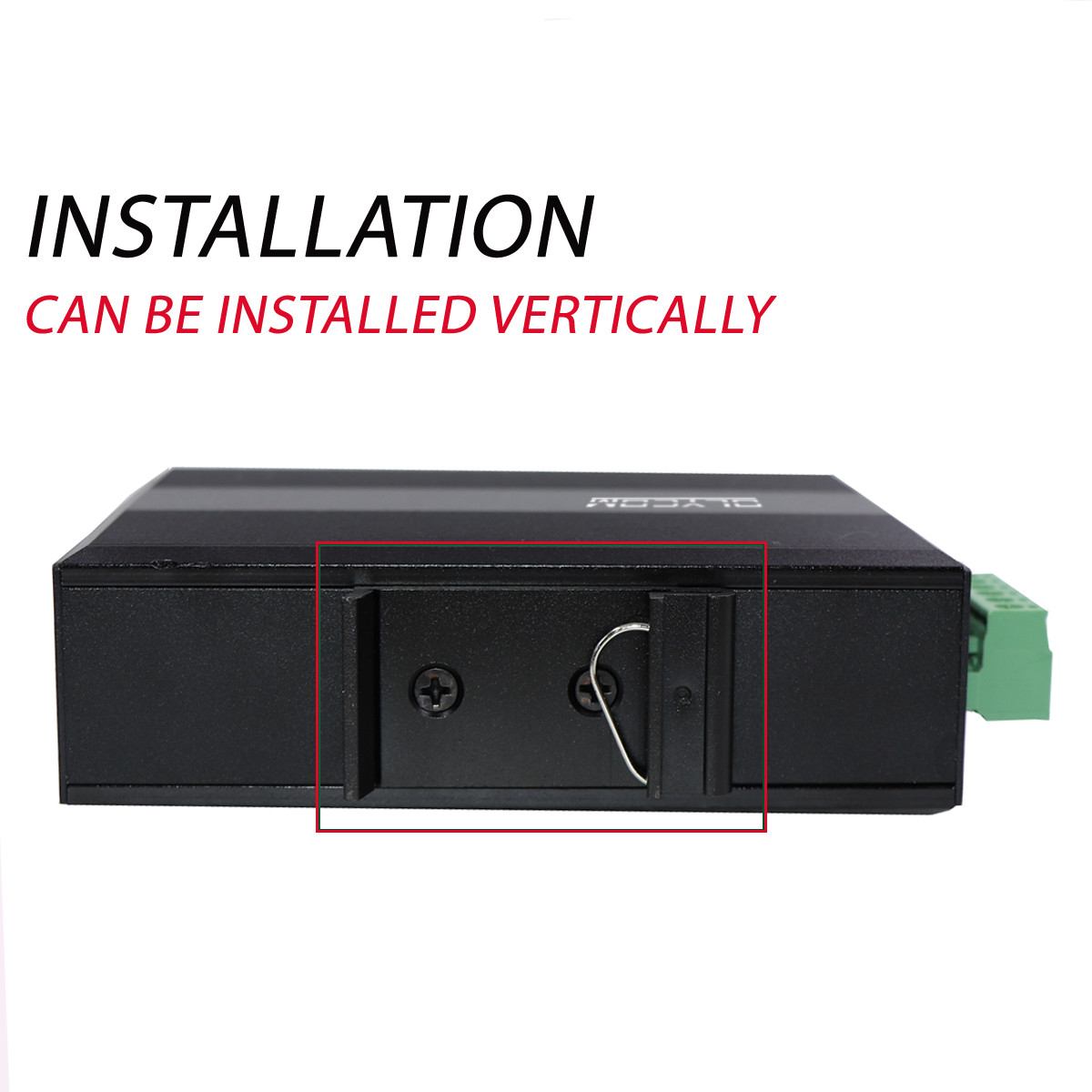

Μέθοδος τοποθέτησης: τοποθέτηση με σιδηρόδρομο
|
| Εγγύηση |
3 έτη |
Εγγύηση ποιότητας
Η ποιότητα είναι η προτεραιότητα.
Όλα τα προϊόντα που προσφέρουμε είναι ολοκαίνουργια με νέα εξαρτήματα και εξαρτήματα.
Δεν χρησιμοποιούμε ποτέ παλιά και ανακαινισμένα υλικά.
Κάθε προϊόν πρέπει να δοκιμάζεται πριν αποσταλεί στους πελάτες μας.
Η ποιότητα αποδίδει μεγάλη σημασία σε όλη τη διαδικασία παραγωγής.
Υπηρεσία μετά την πώληση
5 έτη εγγύηση του κατασκευαστή (εκτός από τεχνητή βλάβη ή κακή χρήση).
Εάν υπάρχει κάποιο πρόβλημα συμβατότητας ή κάποιο πρόβλημα ποιότητας, τα αγαθά μπορούν να επιστραφούν σε εμάς για επισκευή ή αντικατάσταση.
Ο αγοραστής θα πρέπει να είναι υπεύθυνος για όλα τα έξοδα επιστροφής και δεύτερης αποστολής.
Εφαρμογή του μετατροπέα PoE Fiber Media
Φωτογραφίες
Ερωτήσεις και απαντήσεις
1Τι είναι το MOQ;
1 PC ανά ζευγάρι.
Για πολλά μοντέλα, έχουμε αποθέματα, είναι εύκολο να στείλουμε δείγματα για τις δοκιμές σας.
2Μπορώ να έχω έκπτωση;
Ναι και βασίζεται συνήθως στην ποσότητα και μετά από δοκιμές δειγμάτων.
3Ποια είναι η περίοδος εγγύησης;
Για εμπορικά μοντέλα όπωςΜετατροπείς μέσων με ευελιξία EthernetήΕπικοινωνίες PoE με οπτική ίνα, είναι 1 έτος.
Για τα βιομηχανικά προϊόντα, είναι 3 έτη.
Κάνουμε τεχνική υποστήριξη για όλη τη ζωή αν τα μοντέλα είναι από την εταιρεία Olycom.
