AHD CVI TVI Βίντεο RS485 μετατροπέας μέσων δεδομένων με ίνες
Εισαγωγή

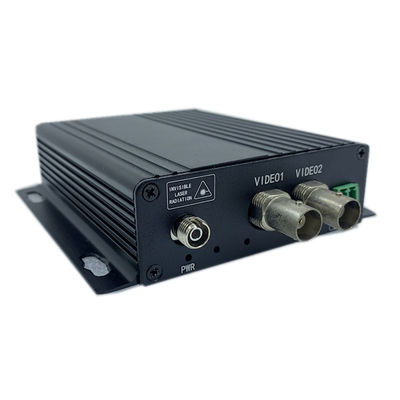

Χαρακτηριστικά ψηφιακού οπτικού μετατροπέα βίντεο Olycom παρακάτω
Όνομα μοντέλου: OM615-2V↑1D↓WT/R
Λειτουργία: μετάδοση 2ch AHD/HDTVI/HDCVI σημάτων βίντεο και 1ch RS485 δεδομένων σε οπτική ίνα για μεγάλες αποστάσεις
Βίντεο: 720P, 960P, 1080P προσαρμοστικό, μέγιστο 2MP
Επιλογές: κλείσιμο επαφών, σήματα ήχου, τηλεφώνου και Ethernet
Βασικά χαρακτηριστικά
- Χωρίς καθυστέρηση και συμπίεση
- Χαμηλή απώλεια οπτικής σύνδεσης max 30dB
- Με υψηλή αξιοπιστία
- Διοπτική μετάδοση σε 1 ίνα με WDM
-
Μίνι ανθεκτική μεταλλική θήκη
-
Διατίθεται σε ανεξάρτητο και σε ράφι 3U
Τεχνικές παραμέτρους
| Βίντεο |
| Ποσότητα καναλιού |
2ch, από την κάμερα στο κέντρο ελέγχου |
| Βίντεο Εισόδου/Εξόδου |
τυπικό 1Vpp (από κορυφή σε κορυφή), κορυφή 1,2Vpp |
| Αντίσταση εισόδου βίντεο |
BNC 75Ω (μη ισορροπημένη) |
| Ψηφιακό δείγμα |
64 MHz |
| Ψηφιακό εύρος ζώνης |
512 MHz |
| Φάση διαφορικού κέρδους |
10%-90% APL DG < 1% (τυπικό) |
| πλάτος βίντεο |
8 bit |
| Σχέδιο S/N |
> 70dB |
| Διασύνδεση |
BNC |
| Δεδομένα RS485 |
| Ποσότητα καναλιού |
1ch, από το δωμάτιο ελέγχου στην κάμερα |
| Ποσοστό δεδομένων |
115Kbps
|
| Οπτική |
| Διάστημα κύματος |
1310nm/1550nm |
| Δύναμη εξόδου |
-8~3dBm |
| Οπτικές ίνες |
Μονότροπος: 20 χλμ/40 χλμ, πολυτροπικό: 550m |
| Αποδοχή ευαισθησίας |
-30 dBm |
| Διασύνδεση |
Πρότυπο FC, ST/SC προαιρετικό |
| Ηλεκτρικό, Περιβαλλοντικό, Μηχανικό. |
| Δραστηριακή τάση |
Συνεχή 5V1A |
| Θερμοκρασία λειτουργίας |
-20°C+70°C |
| Θέρμανση αποθήκευσης |
-45°C+85°C |
| Βάρος |
00,40 kg/τμήμα (καθαρό βάρος), 1,26 kg/ζάμι (ακαθάριστο βάρος) |
| Μέγεθος-απομονωμένο |
179 mm × 128,5 mm × 28,5 mm |
Εφαρμογή
- Προστασία ασφαλείας αυτοκινητοδρόμων και σύστημα σταθμών διοδίων
- Σύστημα παρακολούθησης κυκλοφορίας στην πόλη
- Σύστημα παρακολούθησης κτιρίων και πανεπιστημιούπολων
- Γυμναστήριο (ζωντανή μετάδοση βίντεο και ήχου)
Λεπτομέρειες παραγγελίας
| OM615-2V↑1D↓WT/R-FC20 |
2ch βίντεο Tx, 1ch RS485 δεδομένα Rx, μονοτρόπος, μονοφυτική, 20Km, FC σύνδεσμος |
| ΟΜ615-2V↑1D↓MT/R-FC5 |
2ch βίντεο Tx, 1ch RS485 δεδομένα Rx, πολλαπλές λειτουργίες, μονοφυτική, 0,5 χλμ, FC σύνδεσμος |
Παρακάτω παρατίθενται τα πιο συχνά παραγγελλόμενα προϊόντα.
Γενικές ερωτήσεις
1 Ερώτηση: Ποιος είναι ο χρόνος προετοιμασίας;
Απ: Συνήθως χρειάζεται 2~4 εργάσιμες ημέρες για να παράγει και στη συνέχεια θα στείλει τα αγαθά.
2 Ερώτηση: Πώς θα στείλετε τα αγαθά μου;
Α: Θα στείλουμε τα εμπορεύματα με DHL, UPS ή FEDEX, παρακαλούμε ελέγξτε τις λεπτομέρειες παράδοσης με τον αριθμό παρακολούθησης.
3 Ερώτηση: Παρακαλώ πείτε μου κάτι για την MOQ σας
Α: Το MOQ μας είναι 1 PC / ζευγάρι με βάση τους όρους USD ή EUR.
4 Ε: Κάτι σχετικά με την τιμή.
Α: Καλής ποιότητας εξαρτήματα για τα προϊόντα μας.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Στις περισσότερες περιπτώσεις, πραγματοποιούμε μεταφορά μέσω Τ/Τ και το πλήρες ποσό πρέπει να εισπράττεται πριν από την αποστολή.
Για παραγγελίες δειγμάτων, λαμβάνουμε πληρωμή PayPal για συντομότερο χρόνο επεξεργασίας.
Μερικές φορές η πληρωμή μέσω Alipay ή WeChat είναι μια χαρά, εξαρτάται από τις περιπτώσεις.
6Πόσα κανάλια βίντεο υποστηρίζει αυτός ο μετατροπέας και ποιες αναλογικές μορφές HD είναι συμβατές;
Το OM615-2V↑1D↓WT/R υποστηρίζει 2 κανάλια μετάδοσης βίντεο ταυτόχρονα από την κάμερα στο κέντρο ελέγχου μέσω μιας ενιαίας ράβδου ινών χρησιμοποιώντας την τεχνολογία WDM (Wavelength Division Multiplexing).
Είναι πλήρως προσαρμόσιμο σε μορφότυπα βίντεο AHD, HDTVI και HDCVI με ανάλυση 720P, 960P και 1080P έως 2MP,που σημαίνει ότι δεν απαιτείται χειροκίνητη επιλογή μορφότυπου κατά τη σύνδεση φωτογραφικών μηχανών από διαφορετικούς κατασκευαστέςΟ μετατροπέας αναγνωρίζει αυτόματα τη μορφή του εισερχόμενου σήματος και το μεταδίδει χωρίς καμία συμπίεση ή καθυστέρηση, διατηρώντας την πλήρη ποιότητα εικόνας σε όλη τη σύνδεση ινών.
Αυτό το καθιστά ιδανική λύση για περιβάλλοντα μικτής κάμερας όπου πολλαπλές αναλογικές μορφές HD αναπτύσσονται στην ίδια υποδομή παρακολούθησης.
7Μπορώ να ελέγξω τις κάμερες PTZ μέσω αυτού του μετατροπέα, και πώς λειτουργεί το κανάλι δεδομένων RS485;
Το OM615-1S3GWT/R περιλαμβάνει ένα κανάλι μετάδοσης δεδομένων RS485 που τρέχει στην αντίθετη κατεύθυνση από το σήμα βίντεο, από την αίθουσα ελέγχου πίσω στο τέλος της κάμερας.
Αυτή η αμφίδρομη σχεδίαση επιτρέπει τις εντολές ελέγχου της κάμερας PTZ να αποστέλλονται μέσω της ίδιας ενιαίας ινώδους ράβδου που μεταφέρει το σήμα βίντεο,Εξάλειψη της ανάγκης για ξεχωριστό καλώδιο δεδομένων μεταξύ του κέντρου ελέγχου και των τοποθεσιών των φωτογραφικών μηχανώνΤο κανάλι RS485 υποστηρίζει ταχύτητες δεδομένων έως 115Kbps, η οποία είναι επαρκής για όλα τα πρότυπα πρωτόκολλα ελέγχου PTZ, συμπεριλαμβανομένων των Pelco-D, Pelco-P και των περισσότερων πρωτόκολλων ειδικού κατασκευαστή.
Τόσο τα δεδομένα βίντεο όσο και τα δεδομένα RS485 μεταδίδονται ταυτόχρονα σε μία ίνα χρησιμοποιώντας μήκη κύματος 1310nm και 1550nm μέσω WDM, καθιστώντας την εγκατάσταση σημαντικά απλούστερη και πιο οικονομική.
8Ποια είναι η μέγιστη απόσταση μετάδοσης και αν υποστηρίζει τόσο μονοτροπικές όσο και πολυτροπικές ίνες;
Αυτός ο μετατροπέας υποστηρίζει ευέλικτες διαμορφώσεις ινών για να ταιριάζει σε διαφορετικές κλίμακες έργων και υπάρχουσα υποδομή ινών.υποστηρίζει αποστάσεις μετάδοσης έως και 20 km ή 40 km ανάλογα με την παραγγελθείσα παραλλαγή μοντέλουΓια περιβάλλον πολλαπλών τρόπων ινών, υποστηρίζει αποστάσεις έως και 550 μέτρα.
Ο οπτικός σύνδεσμος υποστηρίζει ένα μέγιστο προϋπολογισμό απώλειας 30dB, παρέχοντας γενναιόδωρο περιθώριο για να φιλοξενήσει απώλειες ινών από συνδετήρες, σύνδεση και καλώδια.με επιλογές συνδετήρων SC και ST διαθέσιμες επίσης κατόπιν αιτήματος.
Κατά την παραγγελία σας, παρακαλούμε να προσδιορίσετε την απαιτούμενη απόσταση και τον τύπο ινών ώστε να μπορέσουμε να επιβεβαιώσουμε την σωστή παραλλαγή μοντέλου, καθώς οι μονοτροπικές και οι πολυτροπικές εκδόσεις παραγγέλνονται ξεχωριστά.
9Ποιες είναι οι τυπικές εφαρμογές αυτού του μετατροπέα βίντεο;
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
Τα τυπικά περιβάλλοντα ανάπτυξης περιλαμβάνουν συστήματα ασφαλείας αυτοκινητοδρόμων και σταθμών διοδίων, δίκτυα παρακολούθησης της κυκλοφορίας στην πόλη, εγκαταστάσεις παρακολούθησης κτιρίων και πανεπιστημιούπολων,και ζωντανή μετάδοση βίντεο σε γυμναστήρια και μεγάλους χώρουςΕίναι επίσης κατάλληλο για κυβερνητικά, μεταφορικές αρχές και έργα δημόσιας ασφάλειας όπου η συνεχής λειτουργία 24/7 και η ακεραιότητα του σήματος είναι κρίσιμες απαιτήσεις.
Ο μετατροπέας διατίθεται τόσο σε αυτόνομη όσο και σε διαμόρφωση 3U για τοποθέτηση σε ράφι,καθιστώντας την προσαρμόσιμη τόσο σε μικρές εγκαταστάσεις σε μία τοποθεσία όσο και σε μεγάλα κεντρικά κέντρα παρακολούθησης που στεγάζουν πολλαπλές συνδέσεις ινών.
