Μετατροπέας Gigabit Single Core WDM Fiber Media
Βασικά χαρακτηριστικά του μετατροπέα WDM
- Πολλαπλασιασμός διαίρεσης μήκους κύματος (WDM), Tx και Rx σε 1 ίνα
- Μετατροπή Ethernet 1000BASE-FXFIBER σε 10/100/1000BASE-T COPPER
- Μεταφορά πακέτου δεδομένων 1600 bytes
- Πλήρης διπλής ρύθμιση ροής, μισή διπλή αντιπίεση
- Πλήρως τοποθετημένα LED για την ένδειξη ισχύος και κατάστασης δικτύου
- Διαθέσιμο για ράφι μετατροπέα ινών 14 slots
- Με μεταφορά 1 ινών με τεχνολογία πολλαπλασιασμού με διαίρεση μήκους κύματος (WDM)
- Χρήση οπτικών ινών για την επέκταση του εύρους φυσικής απόστασης ενός τυπικού συνδέσμου Ethernet σε 20-100 χλμ.
- Εφαρμόζεται σε σχολεία, cyber bars, γραφεία και τηλεπικοινωνιακά δίκτυα
Τεχνικές παραμέτρους μετατροπέα οπτικών ινών
| Τύπος |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Γρήγορο Ethernet),
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (Ελέγχος ροής)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Δέντρο διάταξης
|
| 10/100/1000BASE-T |
Καλώδιο STP ή UTP κατηγορίας 5/5e/6 (μέγιστο 100m) |
| 1000BASE-FX |
9/125um μονοτρόπος καλώδιο ινών (20/40/60/80/100/120km) |
|
Τρόπος μετατροπής
Χρόνος καθυστέρησης
|
Αποθήκευση και διαβίβαση < 10us, απευθείας διαβίβαση < 0,9us |
| Έλεγχος ροής |
Πλήρης διπλής ρύθμιση ροής, μισή διπλή αντιπίεση |
| RJ-45 Λιμάνι |
Αυτο-MDI/MDIX |
| Σύνδεσμος ινών |
Πρότυπο SC, προαιρετικό ST/FC |
| Διάστημα κύματος |
1310/1550nm |
| Μέγεθος |
70 mm ((W) x 93 mm ((D) x 25 mm ((H) |
| Βάρος |
Καθαρό βάρος: 0,16 kg· Ακαθάριστο βάρος: 0,42 kg |
| Τεχνολογία |
Συνεχή ρεύμα 5V1A με εξωτερικό προσαρμογέα ισχύος |
| Κατανάλωση ενέργειας |
< 2,5 W |
| ΜΤΠΔ |
50,000 ώρες |
| ΒΑ |
< 1/1000000000 |
| Πίνακας διευθύνσεων MAC |
1 χλμ. |
| Μέγεθος αποθήκευσης |
128 χιλιάρικα. |
| Θερμοκρασία λειτουργίας |
0°C~50°C |
| Θέρμανση αποθήκευσης |
-40°C~70°C |
| Η υγρασία αποθήκευσης |
5% έως 90% μη μειωτικό |
Εφαρμογή μη διαχειριζόμενου μετατροπέα μέσων ενημέρωσης
Πληροφορίες παραγγελίας του Commercial Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 20km, εξωτερική παροχή ενέργειας |
| TA511/2-GE/SC-40 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 40km, εξωτερικό pweή προμήθεια |
| TA511/2-GE/SC-60 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 60km, εξωτερική παροχή ρεύματος |
| TA511/2-GE/SC-80 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 80km, εξωτερική παροχή ρεύματος |
| TA511/2-GE/SC-100 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 100km, εξωτερική παροχή ενέργειας |
| TA511/2-GE/SC-120 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 120km, εξωτερική παροχή ρεύματος |
Ανάλυση προβλημάτων
1Ε: Σοβαρή απώλεια πακέτου δικτύου;
Α: (1) Η ασυμφωνία της διπλής λειτουργίας μεταξύ του MC και άλλο συνδεδεμένο εξοπλισμό, όπως διακόπτης, δρομολογητής
(2) Παρακαλούμε ελέγξτε αν υπάρχει κάποιο πρόβλημα με Καλώδιο RJ45 και πρίζα RJ45
(3) Παρακαλούμε ελέγξτε αν χρησιμοποιείτε το σωστό κορδόνι Και κάνε τη σωστή σύνδεση.
(4) Παρακαλούμε ελέγξτε αν η απώλεια σύνδεσης ινών είναι πέρα από η ευαισθησία λήψης
2Ε: Δεν μπορεί να επικοινωνήσει μετά την σύνδεση του MC;
Α: (1) Η σύνδεση των ινών είναι αντίθετες, ανταλλαγή όλα οι ίνες TX και RX
(2) Η θύρα RJ45 δεν συνδέεται σωστά με άλλες θύρες Εξοπλισμός (παρακαλούμε να δώσετε προσοχή στη διατομή και
άμεση γραμμή)
Η θύρα ινών μπορεί επίσης να έχει το πρόβλημα της ασυμφωνίας, για παράδειγμα: εάν ο μετατροπέας μέσων έχει λειτουργία LFP,
όταν συνδέετε το καλώδιο φυτικής ινών με πυρήνα APC στο ο μετατροπέας μέσων που ο δέκτης είναι με PC πυρήνα, ο μετατροπέας μέσων ενημέρωσης δεν θα επικοινωνήσει
Αλλά αν ο μετατροπέας μέσων ενημέρωσης είναι χωρίς λειτουργία LFP, υπάρχει Δεν θα έχει καμία επίδραση.
3Ε: Τι είδους μέθοδοι δοκιμών θα μπορούσαν να εφαρμοστούν εάν η Ο μετατροπέας μέσων έχει πρόβλημα;
(1) Δοκιμή τοπικού τόπου
Συνδέστε τα δύο MC με δύο PC και κάντε το τεστ Ping.
Αν το Ping δεν είναι πρόβλημα, δηλαδή, μετατροπείς μέσων ενημέρωσης
Δεν υπάρχει πρόβλημα, αν είναι πρόβλημα Ping και μπορεί να κάνει Σίγουρα ο μετατροπέας μέσων έχει πρόβλημα.
(2) Δοκιμή απόμακρης τοποθεσίας
Συνδέστε τους δύο μετατροπείς μέσων ενημέρωσης με δύο PC και να Αν ο Πινγκ δεν είναι εντάξει, τότε πρέπει να ελέγξετε αν η σύνδεση ινών είναι φυσιολογική και η μετάδοση και η ισχύς λήψης του PC είναι εντός του κατάλληλου εύρους.
Αν δεν υπάρχει πρόβλημα με το τεστ Ping, που θα δείξει το Η σύνδεση με την ίνες είναι εντάξει, μπορείτε να κρίνετε ότι υπάρχουν κάποια προβλήματα. με το διακόπτη

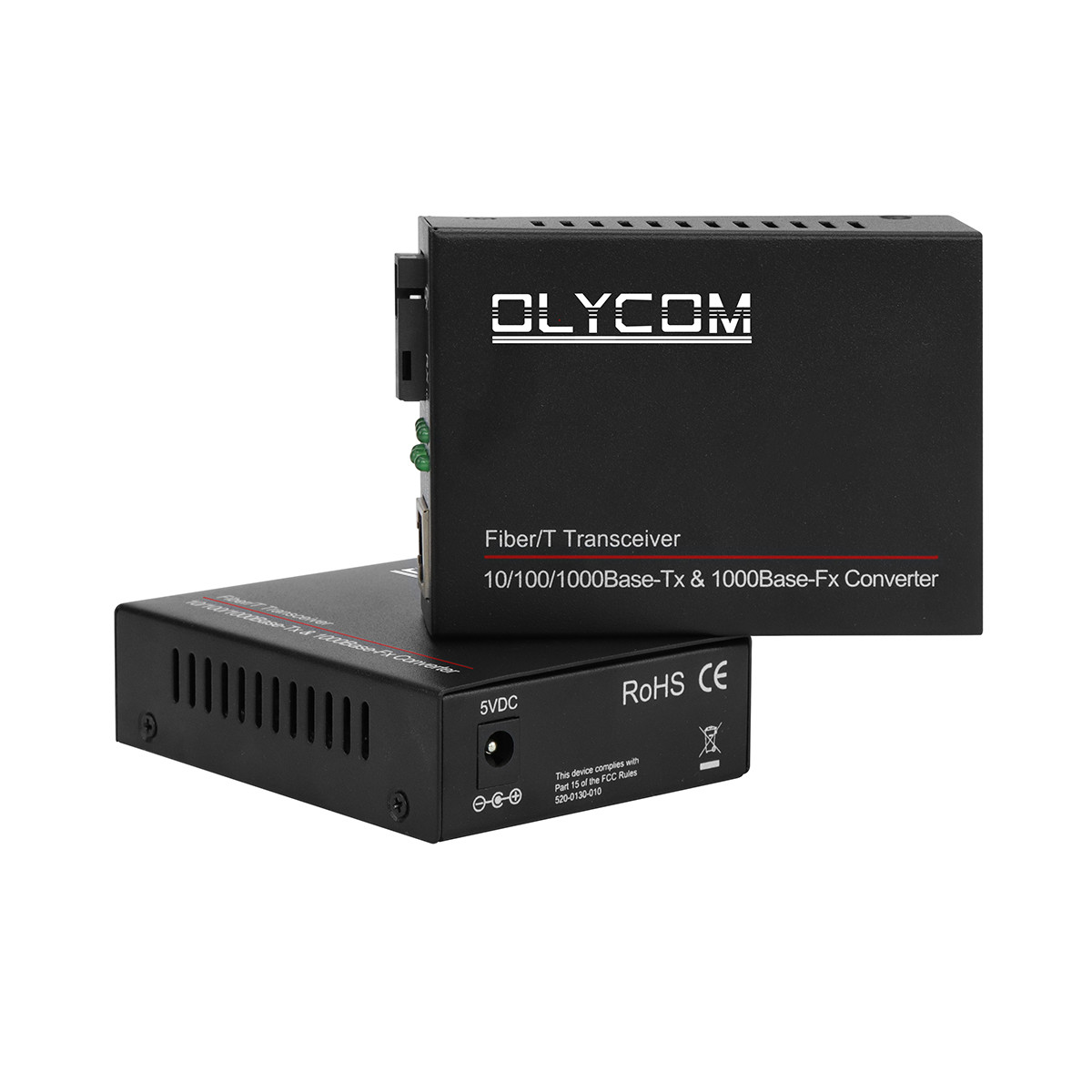

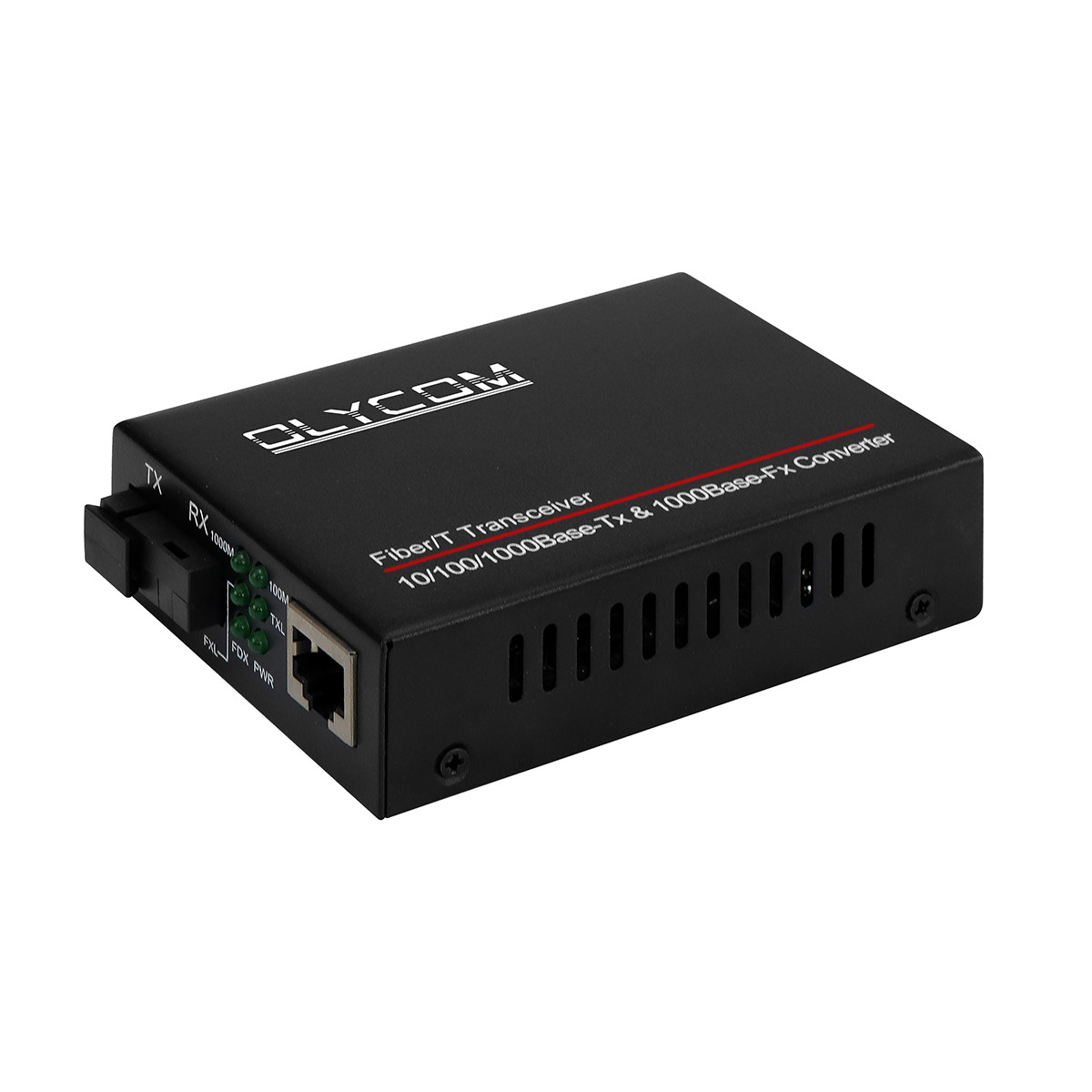

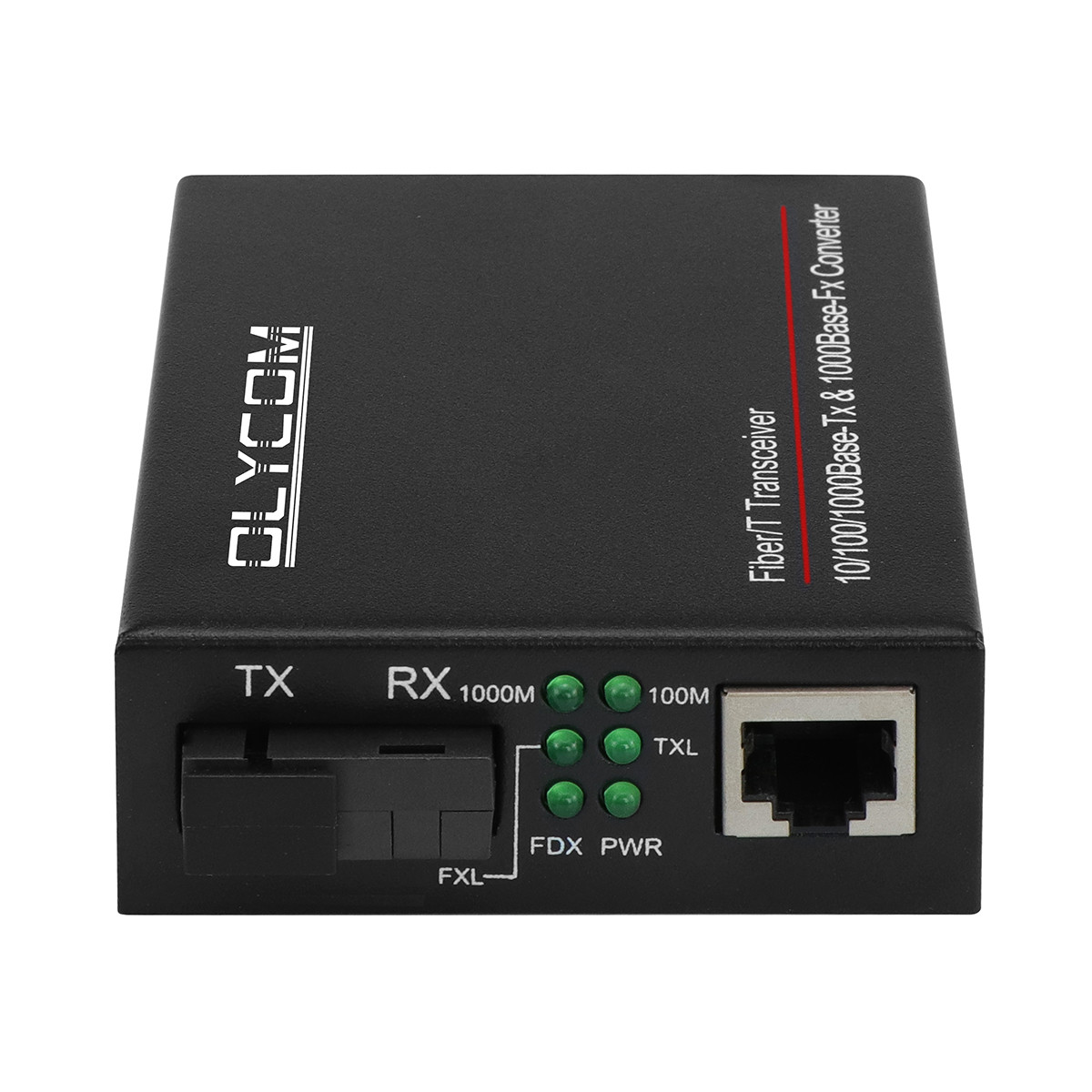

Φωτογραφίες προϊόντων
