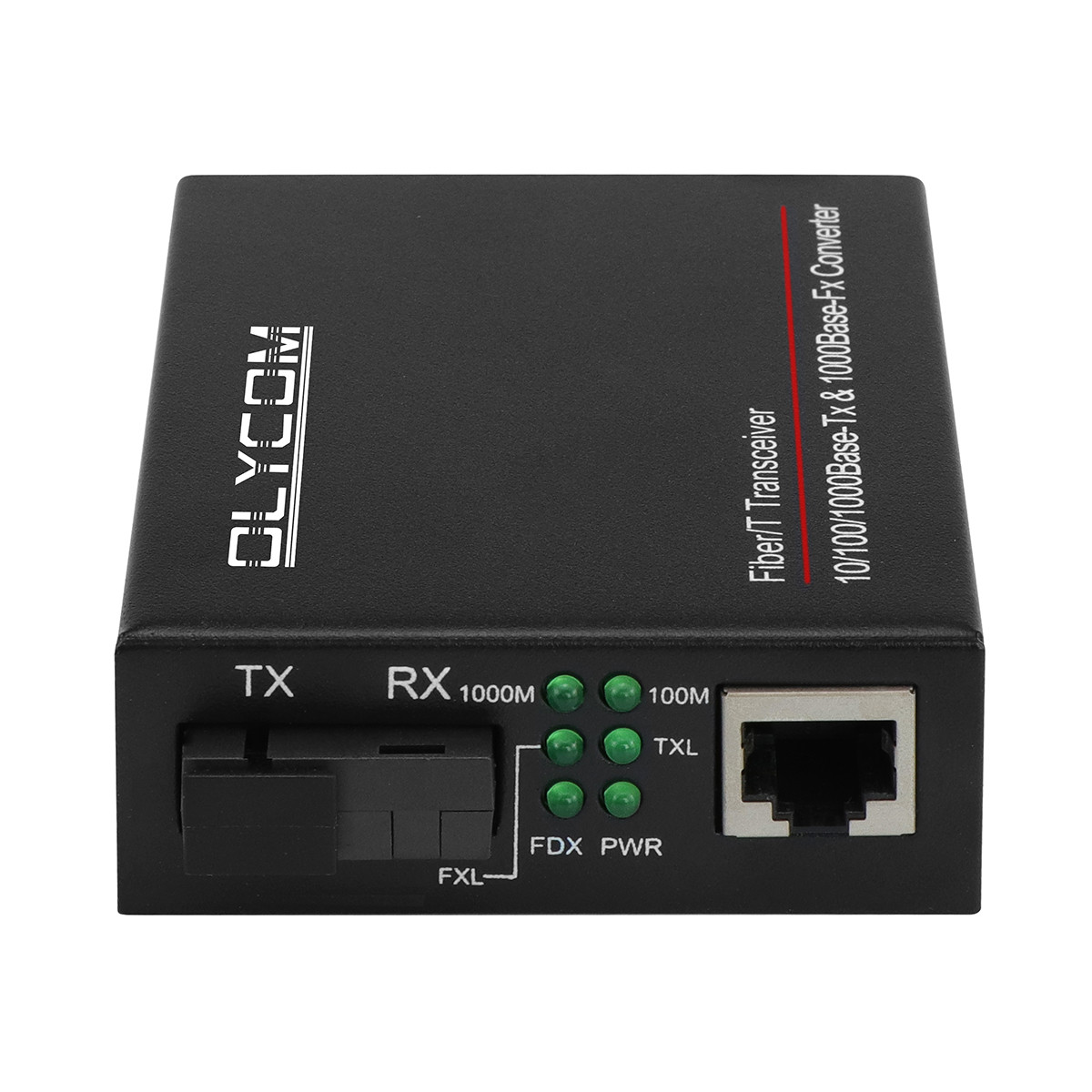

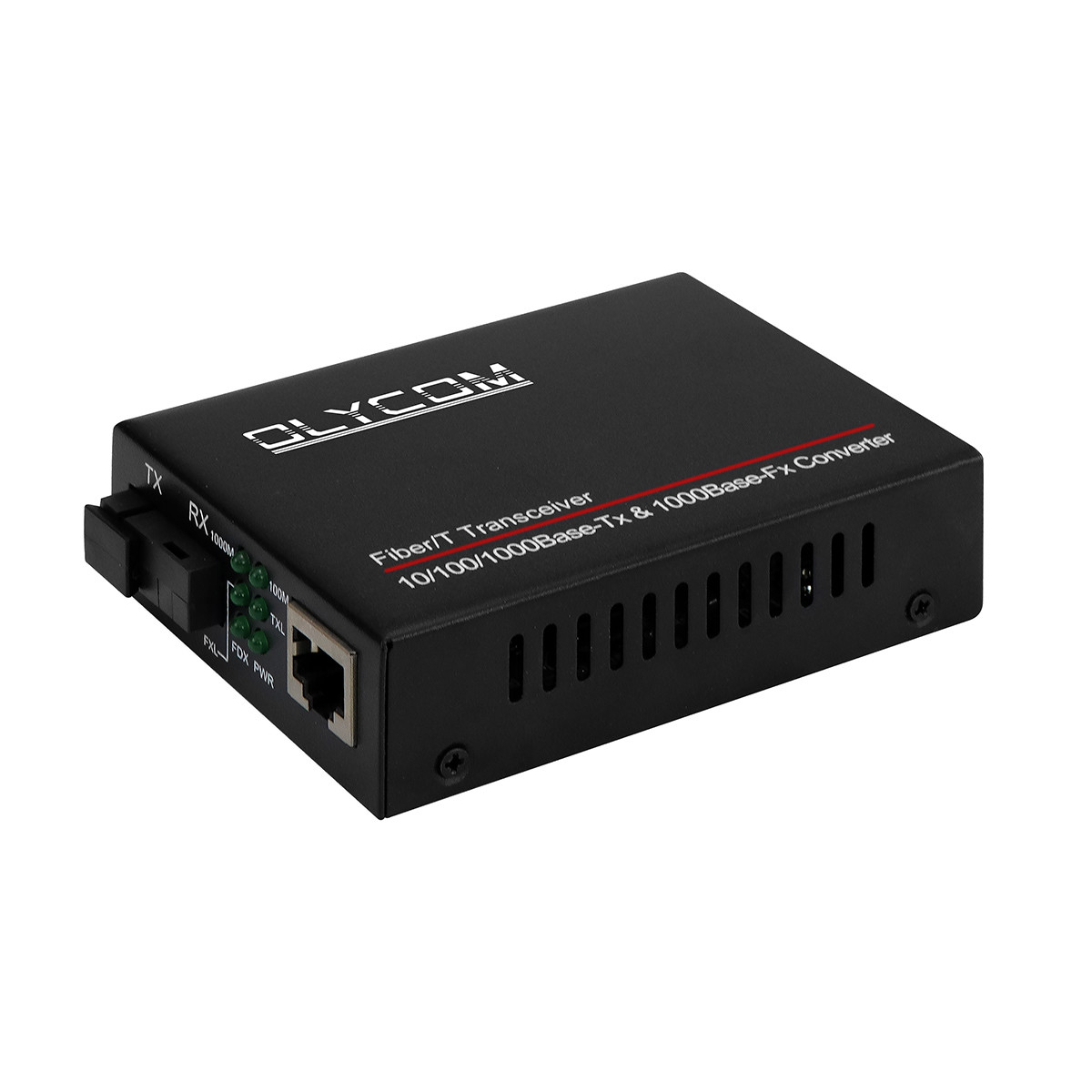

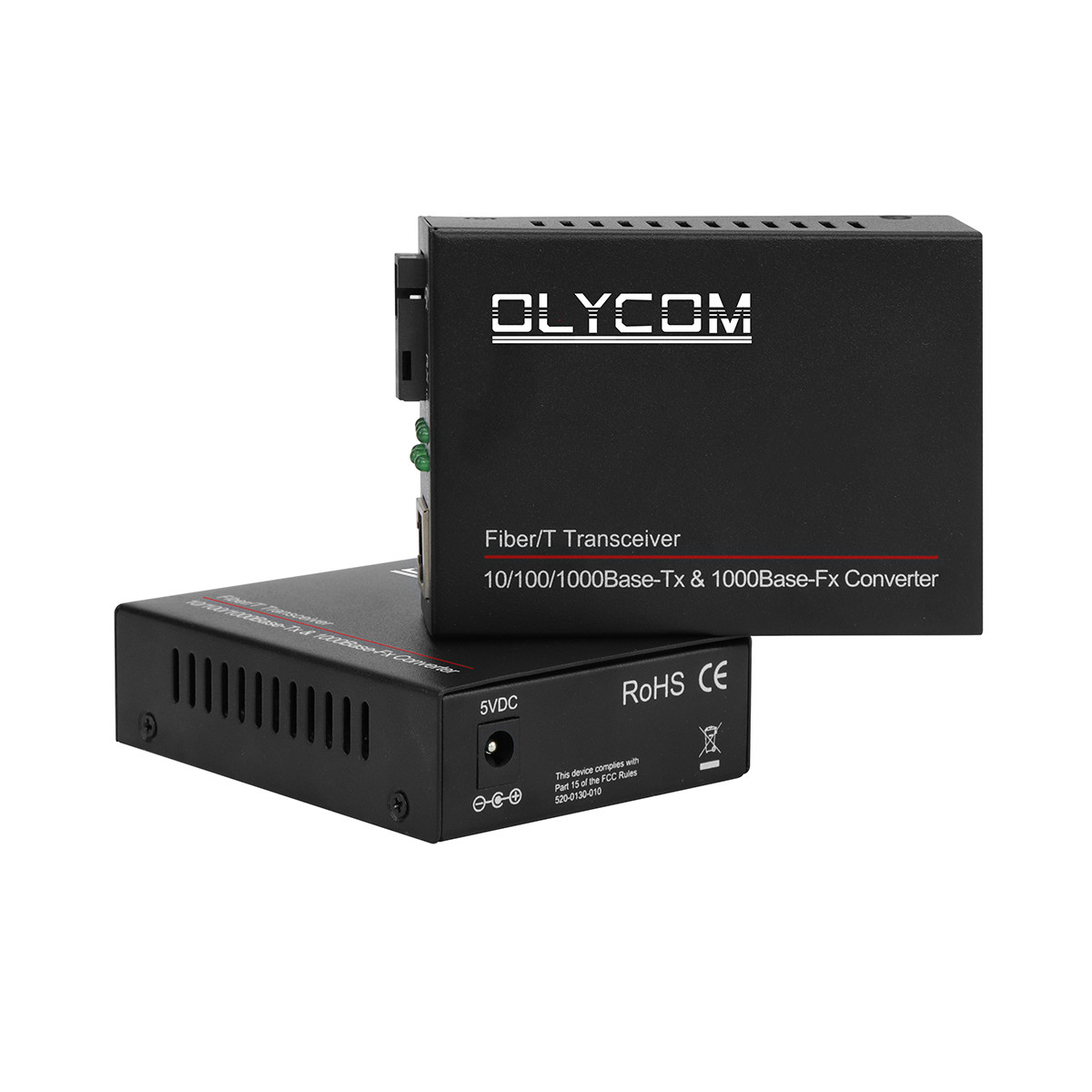

Gigabit Single Core WDM Fiber Media Converter
Βασικά Χαρακτηριστικά του WDM Media Converter
- Συμπύκνωση Τμημάτων Μήκους Κύματος (WDM), Εκπομπή και Λήψη σε 1 οπτική ίνα
- Μετατροπή Ethernet από 1000BASE-FX FIBER σε 10/100/1000BASE-T COPPER
- Μεταφορά υπερμεγέθους πακέτου δεδομένων 1600byte
- Πλήρης αμφίδρομη ροή δεδομένων, Ημιαμφίδρομη αντίθλιψη
- Πλήρως τοποθετημένα LED για ένδειξη κατάστασης τροφοδοσίας και δικτύου
- Διαθέσιμο για rack μετατροπέων οπτικών ινών 14 θέσεων
- Διαθέτει μετάδοση 1-ίνης με τεχνολογία Συμπύκνωσης Τμημάτων Μήκους Κύματος (WDM)
- Χρησιμοποιεί οπτικές ίνες για να επεκτείνει την φυσική απόσταση ενός τυπικού συνδέσμου Ethernet στα 20km-100km
- Εφαρμόζεται σε σχολεία, cyber bars, γραφεία και τηλεπικοινωνιακά δίκτυα
Τεχνικές Παράμετροι Μετατροπέα Οπτικών Ινών
| Πρότυπο |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX(Gigabit-Ethernet)
IEEE802.3x (Έλεγχος Ροής)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
Καλώδιο STP ή UTP Κατηγορίας 5/5e/6 (Μέγιστο 100m) |
| 1000BASE-FX |
Καλώδιο οπτικής ίνας μονής λειτουργίας 9/125um (20/40/60/80/100/120km) |
|
Λειτουργία Μετατροπής
Χρόνος Καθυστέρησης
|
Αποθήκευση και Προώθηση<10us, απευθείας προώθηση<0.9us |
| Έλεγχος ροής |
Πλήρης αμφίδρομη ροή δεδομένων, Ημιαμφίδρομη αντίθλιψη |
| Θύρα RJ-45 |
Αυτόματο MDI/MDIX |
| Σύνδεσμος Οπτικής Ίνας |
Τυπικό SC, προαιρετικά ST/FC |
| Μήκος Κύματος |
1310/1550nm |
| Διαστάσεις |
70mm(Π) x 93mm(Β) x 25mm(Υ) |
| Βάρος |
Καθαρό βάρος: 0.16kg; Μεικτό βάρος: 0.42kg |
| Τάση Εισόδου |
DC 5V1A με εξωτερικό τροφοδοτικό |
| Κατανάλωση Ενέργειας |
<2.5W |
| MTBF |
50.000 ώρες |
| BER |
<1> |
| Πίνακας Διευθύνσεων MAC |
1K |
| Μέγεθος Buffer |
128K |
| Θερμοκρασία Λειτουργίας |
0°C~50°C |
| Θερμοκρασία Αποθήκευσης |
-40°C~70°C |
| Υγρασία Αποθήκευσης |
5%~90% χωρίς συμπύκνωση |
Λεπτομέρειες παραγγελίας Εμπορικού Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, Αυτόνομο, Μονή ίνα, Μονής λειτουργίας, SC, 20km, εξωτερικό τροφοδοτικό |
| TA511/2-GE/SC-40 |
10/100/1000M, Αυτόνομο, Μονή ίνα, Μονής λειτουργίας, SC, 40km, εξωτερικό τροφοδοτικόή τροφοδοσία |
| TA511/2-GE/SC-60 |
10/100/1000M, Αυτόνομο, Μονή ίνα, Μονής λειτουργίας, SC, 60km, εξωτερικό τροφοδοτικό |
| TA511/2-GE/SC-80 |
10/100/1000M, Αυτόνομο, Μονή ίνα, Μονής λειτουργίας, SC, 80km, εξωτερικό τροφοδοτικό |
| TA511/2-GE/SC-100 |
10/100/1000M, Αυτόνομο, Μονή ίνα, Μονής λειτουργίας, SC, 100km, εξωτερικό τροφοδοτικό |
| TA511/2-GE/SC-120 |
10/100/1000M, Αυτόνομο, Μονή ίνα, Μονής λειτουργίας, SC, 120km, εξωτερικό τροφοδοτικό |
Αντιμετώπιση προβλημάτων
1. Ε: Σοβαρή απώλεια πακέτων δικτύου;
Α: (1) Η ασυμφωνία της αμφίδρομης λειτουργίας μεταξύ του MC και άλλου συνδεδεμένου εξοπλισμού, όπως switch, router
(2) Ελέγξτε αν υπάρχει κάποιο πρόβλημα με το καλώδιο RJ45 και το βύσμα RJ45
(3) Ελέγξτε αν χρησιμοποιείτε το σωστό καλώδιο σύνδεσης και κάνετε τη σωστή σύνδεση
(4) Ελέγξτε αν η απώλεια σύνδεσης οπτικής ίνας υπερβαίνει την ευαισθησία λήψης
2. Ε: Δεν μπορεί να επικοινωνήσει μετά τη σύνδεση του MC;
Α: (1) Οι συνδέσεις οπτικής ίνας είναι αντίθετες, ανταλλάξτε όλες τις οπτικές ίνες TX και RX
(2) Η θύρα RJ45 δεν είναι σωστά συνδεδεμένη με άλλες συσκευές (δώστε προσοχή στην ευθεία και την διασταυρούμενη καλωδίωση)
Η θύρα οπτικής ίνας μπορεί επίσης να έχει πρόβλημα ασυμφωνίας, για
παράδειγμα: αν ο μετατροπέας πολυμέσων έχει λειτουργία LFP, όταν συνδέετε το καλώδιο οπτικής ίνας με πυρήνα APC στο
μετατροπέα πολυμέσων που ο πομποδέκτης έχει πυρήνα PC, ο μετατροπέας πολυμέσων δεν θα επικοινωνήσει Αλλά αν ο μετατροπέας πολυμέσων δεν έχει λειτουργία LFP, δεν
θα υπάρχει καμία επίδραση 3. Ε: Τι είδους μέθοδοι δοκιμών μπορούν να εφαρμοστούν αν ο
μετατροπέας πολυμέσων έχει πρόβλημα; (1) Δοκιμή τοπικής τοποθεσίας
Συνδέστε τους δύο MC με δύο PC και κάντε δοκιμή Ping.
Αν το Ping δεν έχει πρόβλημα, αυτό σημαίνει ότι οι μετατροπείς
πολυμέσων δεν έχουν πρόβλημα. Αν υπάρχει πρόβλημα Ping και μπορεί να
εξασφαλιστεί ότι ο μετατροπέας πολυμέσων έχει πρόβλημα (2) Δοκιμή απομακρυσμένης τοποθεσίας
Συνδέστε τους δύο μετατροπείς πολυμέσων με δύο PC και κάντε
δοκιμή Ping. Αν το Ping δεν είναι εντάξει, τότε πρέπει να ελέγξετε αν η σύνδεση οπτικής ίνας είναι φυσιολογική και η μετάδοση και η ισχύς λήψης του PC είναι εντός του σωστού εύρους. Αν δεν υπάρχει πρόβλημα με τη δοκιμή Ping, που θα δείξει ότι η
σύνδεση οπτικής ίνας είναι εντάξει, μπορείτε να κρίνετε ότι υπάρχουν προβλήματα με τον switch Σχετικά με την OLYCOM
