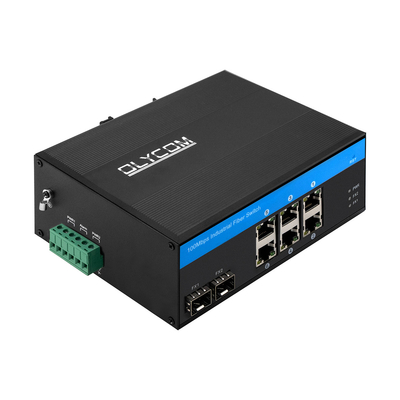

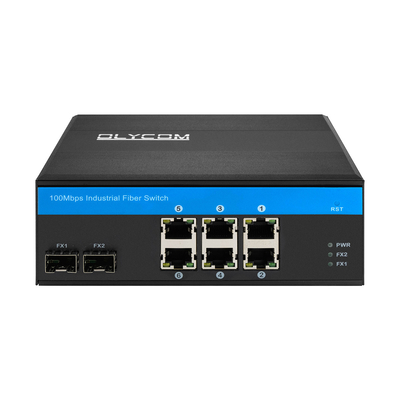

8 θυρών 10/100Mbps Unmanaged PoE Switch
Βασικό χαρακτηριστικό του 8 Port Ethernet Switch
- Παροχή ενεργού PoE (DC48V) σε κάμερες IP PoE, WAPs κ.λπ. μέσω καλωδίου χαλκού Cat5 ή ανώτερου
- 2x100Mbps SFP θύρες οπτικών ινών
- 6x10/100Mbps Auto-sensing RJ45, IEEE 802.3af/at τροφοδοσία στις θύρες 1~6
- Ανίχνευση των λειτουργιών PoE (Non-PoE, 802.3af/at compliant) του συνδεδεμένου ηλεκτρικού εξοπλισμού
- Προστασία από υπέρταση Ethernet 6KV, προσαρμογή σε σκληρό υπαίθριο περιβάλλον
- Υποστήριξη Auto MDI/MDIX
- Λειτουργία ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο Back pressure
- Συμβατό με IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Εγκατάσταση σε ράγα DIN ή τοίχο
- Εύρος ισχύος έως 100 μέτρα
- Συμμόρφωση με τα πρότυπα FCC και CE
- Ένας μηχανισμός μεταγωγής αποθήκευσης και προώθησης
- Θερμοκρασία περιβάλλοντος λειτουργίας: -40°C～75°C
Είναι μια ιδανική λύση για IP Surveillance, άνεμο, ηλεκτρικό ρεύμα, μετρό PIS, αυτοματισμό συναρμολόγησης, SCADA ισχύος, επεξεργασία λυμάτων, μεταλλουργία, έξυπνες μεταφορές, σιδηροδρομικές μεταφορές, στρατιωτικές και άλλες βιομηχανίες
Προδιαγραφές Industrial Fiber Switch
| Όνομα προϊόντος |
10/100Mbps Industrial PoE Fiber Switch (2F+6TP) |
| Αριθμός μοντέλου |
IM-FP266FE |
| Θύρα |
2x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
4x10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN Power Terminal Block
|
| Πρωτόκολλο |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Χαρακτηριστικά μεταγωγής |
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης:<10us
Εύρος ζώνης συστήματος: 1.6Gbps (χωρίς κυκλοφοριακή συμφόρηση)
MAC: 4K
Μέγεθος buffer πακέτων: 1.75Mb
|
| Δίκτυο Media |
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο ζεύγος συστραμμένων καλωδίων (≤100m)
100BASE-TX: CAT5 ή ανώτερο θωρακισμένο ζεύγος συστραμμένων καλωδίων (≤100m)
|
| LED |
Power, Fiber, Network, PoE
PWR: Power
Fiber: FX1, FX2
On: η μετάδοση είναι κανονική
Off: η μετάδοση ΔΕΝ είναι κανονική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Χαλκός πορτοκαλί: Ένδειξη PoE
On: το PoE λειτουργεί
Off: το PoE δεν λειτουργεί ή αυτή είναι συσκευή Non-PoE
Χαλκός πράσινος: Ένδειξη ταχύτητας
On: η ταχύτητα μετάδοσης είναι 1000Mbps
Blinking: σε μετάδοση
Off: Αποσυνδεδεμένο ή η ταχύτητα λειτουργίας είναι 10/100Mbps
|
| Κατανάλωση ρεύματος |
Πλήρης φόρτωση χωρίς PoE ≤5W |
| Παροχή ηλεκτρικού ρεύματος |
Τάση εισόδου τροφοδοσίας PoE: 48V (max 52V)
Μονή ισχύς εξόδου τροφοδοσίας PoE: 30W (θύρα 1~6)
Συνολικός προϋπολογισμός: 180W
Τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
| PoE Wiring |
1/2 (V+), 3/6 (V-) |
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, ±15KV air, ±6KV contact
EFT: IEC61000-4-4, General ±6KV
Surge: IEC61000-4-5, Differential ±2KV, Common±6KV
|
| Πιστοποίηση |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Shell: Κυματοειδές μεταλλικό κέλυφος, επίπεδο βαθμού IP40
Διάσταση: 114*93*35mm
Μέθοδος τοποθέτησης: Τοποθέτηση σε ράγα Din/τοίχο
Βάρος: 0.35Kg/0.45Kg (Καθαρό/Μικτό)
|
| Εγγύηση |
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής |
Διασφάλιση ποιότητας
- Δεν χρησιμοποιούμε ποτέ παλιά και ανακατασκευασμένα υλικά.
- Πάντα ένα δείγμα προ-παραγωγής πριν από τη μαζική παραγωγή.
- Έχετε επαγγελματίες μηχανικούς να ελέγχουν την ποιότητα.
- Όλα τα προϊόντα έχουν περάσει πιστοποιήσεις CE, FCC, ROHS και άλλες.
- Πάντα τελική επιθεώρηση πριν από την αποστολή.
Εφαρμογή του CCTV PoE Switch
Λίστα συσκευασίας
- 1pc switch
- 1pc εγχειρίδιο χρήστη
Σημείωση
Τα αξεσουάρ (βραχίονας ράγας DIN, οπτική μονάδα, τροφοδοτικό, patchcord, καλώδιο δικτύου κ.λπ.) ΔΕΝ περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε να τα προετοιμάσετε μόνοι σας ή να αγοράσετε ένα ολόκληρο σετ από εμάς
Πληροφορίες κουτιού αποστολής
Μέγεθος προϊόντος: 15.8*11.5*6cm
Μέγεθος εσωτερικού κουτιού: 25.3*20.8*8cm
Βάρος προϊόντος: 0.75Kg
Βάρος συσκευασίας: 0.9Kg
Μέγεθος κύριου κουτιού: 55.5*40*41cm
Ποσότητα συσκευασίας: 20 τεμ.
Βάρος συσκευασίας: 20Kg
Αξεσουάρ
| Βιομηχανική οπτική μονάδα |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Βιομηχανικό τροφοδοτικό DIN |
| IM-DAC220/DC48V1.6A |
AC220V σε DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V σε DC48V2.5A, -40℃～70℃ |
