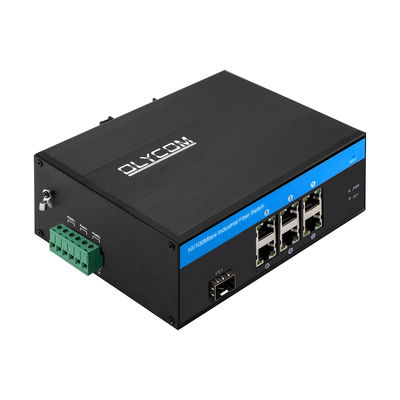

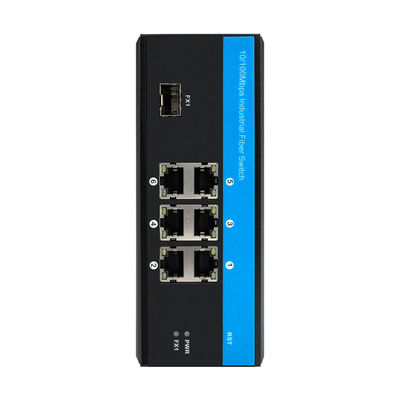

6 θύρες βιομηχανικός μη διαχειριζόμενος διακόπτης Ethernet 10/100Mbps
Εισαγωγή του διακόπτη δικτύου 6 θύρων
Το IM-FS160FE είναι ο βιομηχανικός διακόπτης ινών 10/100 Mbps, θερμοκρασίας λειτουργίας -40 °C έως + 75 °C, με
- υποστήριξη διπλής εισόδου μεγάλης τάσης
- ανταποκρίνεται στις απαιτήσεις βαθμού προστασίας IP40 και βιομηχανικού βαθμού EMC
- Εγκατάσταση σιδηροτροχιών DIN
- να περάσουν από επικίνδυνη περιβαλλοντική πιστοποίηση και να συμμορφωθούν με τα πρότυπα FCC και CE
Ο αξιόπιστος σχεδιασμός βιομηχανικής ποιότητας θα μπορούσε να εξασφαλίσει συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.
Βασικά χαρακτηριστικά του ταχείου διακόπτη Ethernet
- 6 x 10/100Mbps Αυτοανιχνευτικές θύρες RJ45
- 1 x 100Mbps σταθερή θύρα ινών
- LED: Δύναμη, δίκτυο, ίνες
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
Προδιαγραφή μη διαχειριζόμενου διακόπτη ινών
| Ονομασία του προϊόντος |
10/100Mbps βιομηχανικός διακόπτης ινών (1F+6TP) |
| Αριθμός μοντέλου. |
IM-FS160FE |
| Λιμάνι |
1x 100Mpbs θύρα SFP
SM: 1310nm/1550nm, 20χλμ.
1490nm/1550nm, 40~120Km
ΜΜ: 1310nm, 2Km; 850nm, 500m
6x10/100M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Διάταξη ζώνης συστήματος: 1,4Gbps (μη κυκλοφοριακή συμφόρηση)
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Αγωγός SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου: DC 12-52V
Δύναμη χωρίς φορτίο: 5W
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 ̇ 75°C
Θερμοκρασία αποθήκευσης: -40 ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI: FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS: EN 61000-4-2 (ESD) Επίπεδο 3, EN 61000-4-3 (RS) Επίπεδο 3, EN 61000-4-4 (EFT) Επίπεδο 3, EN 61000-4-5 (Surge) Επίπεδο 3, EN 61000-4-6 (CS) Επίπεδο 3, EN 61000-4-8
Έλεγχος κυκλοφορίας: NEMA-TS2
Δονήσεις: IEC 60068-2-6
Ελεύθερη πτώση: IEC 60068-2-32
Σοκ: IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική
Ειδικότερα:
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 158 x 115 x 60 mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Λεπτομέρειες συσκευασίας του βιομηχανικού διακόπτη ινών
1Ένα προϊόν, ένα εγχειρίδιο χρήσης και μια κάρτα εγγύησης είναι μέσα σε ένα κουτί.
2. 20 κιβώτια σε ένα κουτί (67*33*47cm)
Εφαρμογή
Ερωτήσεις και απαντήσεις για τον βιομηχανικό μη διαχειριζόμενο διακόπτη
1Ποια είναι η είσοδος ισχύος;
Α: Για διαχειριζόμενους διακόπτες μη PoE, λαμβάνει DC12V ~ 52V, για διαχειριζόμενους διακόπτες PoE, λαμβάνει DC48V ~ 57V.
Όλα τα μοντέλα υποστηρίζουν περιττή είσοδο.
2-Ποιος είναι ο προϋπολογισμός της PoE;
Α: Η τυπική έξοδος PoE είναι 30W ανά θύρα.
ΠάρτεIM-FP288GWΓια παράδειγμα, έχει 8 θύρες PoE, οπότε ο προϋπολογισμός είναι 30W/θύρα * 8 θύρες = 240W.
Μπορούμε επίσης να υποστηρίξουμε την έξοδο 60W αν απαιτείται, επιβεβαιώστε μαζί μας.
3Πώς μπορώ να εγκαταστήσω τη συσκευή;
Α: Κάθε μοντέλο αυτής της σειράς υποστηρίζει την τοποθέτηση DIN35/Πύργος.
Απαιτούνται απαραίτητα αξεσουάρ για την εγκατάσταση όπως βίδες, κιτ τοποθέτησης κλπ. Μερικά από αυτά περιλαμβάνονται στο κουτί συσκευασίας, άλλα όχι.
4Υποστηρίζει ο διακόπτης σας τα 155Mb/s;
Απάντηση: Ναι, η οπτική ταχύτητα είναι 100M/1000M/2500M. Παρακαλώ ρυθμίστε μόνο ταχύτητα 100M στην διεπαφή διαχείρισης, λειτουργούν οι μονάδες megabit.
