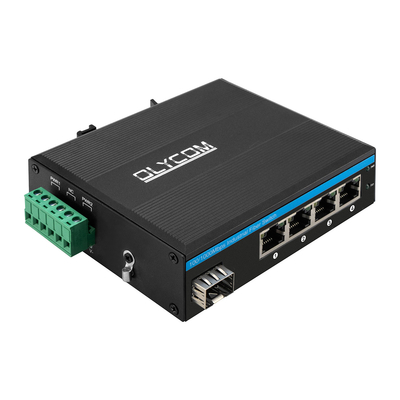

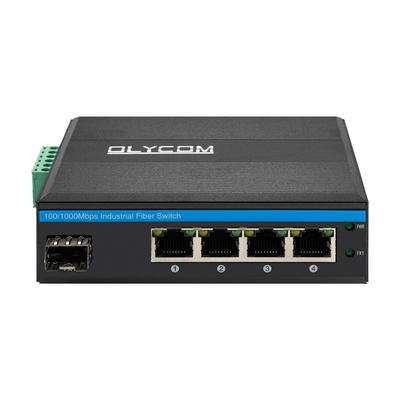

5 Θυρών 100/1000Mbps Βιομηχανικός Διακόπτης Δικτύου
Βασικά Χαρακτηριστικά του SFP Fiber Switch
- 1x100/1000Mbps θύρες οπτικών ινών SFP αυτόματης ανίχνευσης
- 4x10/100/1000Mbps RJ45 αυτόματης ανίχνευσης
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμόζεται σε σκληρό υπαίθριο περιβάλλον
- Υποστήριξη Auto MDI/MDIX
- Λειτουργία ελέγχου ροής: full duplex με το πρότυπο IEEE 802.3x, half-duplex με το πρότυπο Back pressure
- Συμβατό με IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Εγκατάσταση σε ράγα DIN ή τοίχο
- Συμμορφώνεται με τα πρότυπα FCC και CE
- Μηχανισμός μεταγωγής αποθήκευσης και προώθησης
- Θερμοκρασία περιβάλλοντος λειτουργίας: -40°C～75°C
Είναι μια ιδανική λύση για IP Surveillance, αιολικά, ηλεκτρικά, μετρό PIS, αυτοματισμό συναρμολόγησης, SCADA ισχύος, επεξεργασία λυμάτων, μεταλλουργία, έξυπνες μεταφορές, σιδηροδρομικές μεταφορές, στρατιωτικές και άλλες βιομηχανίες
Προδιαγραφές του Gigabit Switch 5 Θυρών
| Όνομα προϊόντος |
10/100/1000Mbps Βιομηχανικός Διακόπτης Fiber (2F+4TP) |
| Αριθμός μοντέλου |
IM-FS140GE |
| Θύρα |
1x100/1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
4x10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)

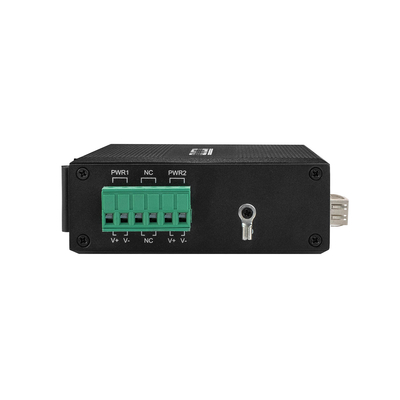

1x6-PIN Power Terminal Block
|
| Πρωτόκολλο |
IEEE 802.3(10Base-T)
IEEE 802.3u(100Base-TX)
IEEE 802.3ab(1000Base-TX)
|
| Χαρακτηριστικά μεταγωγής |
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης:<10us
Εύρος ζώνης συστήματος: 10Gbps (χωρίς συμφόρηση)
Ρυθμός προώθησης: 14.88Mmps
MAC: 4K
Μέγεθος buffer πακέτων: 1.75Mb
|
| Δίκτυο Media |
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
|
| LED |
Τροφοδοσία, Fiber, Δίκτυο, PoE
PWR: Τροφοδοσία
Fiber: FX1
On: η μετάδοση είναι κανονική
Off: η μετάδοση ΔΕΝ είναι κανονική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Χάλκινο πορτοκαλί: Ένδειξη PoE
On: το PoE λειτουργεί
Off: το PoE δεν λειτουργεί ή αυτή είναι συσκευή Non-PoE
Χάλκινο πράσινο: Ένδειξη ταχύτητας
On: η ταχύτητα μετάδοσης είναι 1000Mbps
Blinking: σε μετάδοση
Off: Αποσυνδεδεμένο ή η ταχύτητα λειτουργίας είναι 10/100Mbps
|
| Κατανάλωση ρεύματος |
Πλήρης φόρτωση≤5W |
| Τροφοδοσία |
Είσοδος Redundant DC12V~DC52V, συνήθως DC12V/DC24V/DC48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, ±15KV αέρας, ±6KV επαφή
EFT: IEC61000-4-4, Γενικά ±6KV
Surge: IEC61000-4-5, Διαφορικό ±2KV, Κοινό ±6KV
|
| Πιστοποίηση |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: Κυματοειδές μεταλλικό κέλυφος, επίπεδο βαθμού IP40
Διάσταση: 114*93*35mm

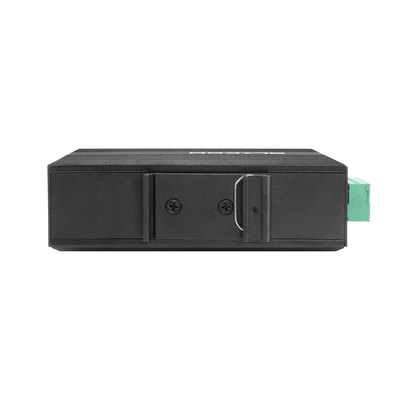

Μέθοδος τοποθέτησης: Τοποθέτηση σε ράγα Din/Τοίχο
Βάρος: 0.35Kg/0.45Kg (Καθαρό/Μικτό)
|
| Εγγύηση |
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής |
Λίστα συσκευασίας
- 1τμχ διακόπτης
- 1τμχ εγχειρίδιο χρήστη
Σημείωση
Τα αξεσουάρ (βραχίονας ράγας DIN, οπτική μονάδα, τροφοδοτικό, καλώδιο patch, καλώδιο δικτύου κ.λπ.) ΔΕΝ περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε να τα προετοιμάσετε μόνοι σας ή να αγοράσετε ένα ολόκληρο σετ από εμάς
Πληροφορίες κουτιού αποστολής
Μέγεθος προϊόντος: 11.4*9.3*3.5cm
Μέγεθος εσωτερικού κουτιού: 23*16.5*5.8cm
Βάρος προϊόντος: 0.35Kg
Βάρος συσκευασίας: 0.45Kg
Μέγεθος κύριου κουτιού: 67*33*47cm
Ποσότητα συσκευασίας: 40 τεμάχια
Βάρος συσκευασίας: 20Kg
Εφαρμογή
Αξεσουάρ
| Βιομηχανική οπτική μονάδα |
| OSPL1E06D-85 |
100BASE-FX(850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX(1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
| Βιομηχανικό τροφοδοτικό DIN |
| IM-DAC220/DC12V1.67A |
AC220V σε DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V σε DC24V1A, -30℃～70℃ |
Συχνές ερωτήσεις
1, Σε ποιο τσιπ βασίζεται;
Olycom: Realtek
2, Μπορώ να το προσαρμόσω;
Olycom: Ναι
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντων (κιτ τοποθέτησης, μπλοκ ακροδεκτών τροφοδοσίας κ.λπ.)
3, Μπορώ να το συνδέσω με συσκευές 10/100M;
Olycom: Ναι
Οι θύρες οπτικών ινών υποστηρίζουν οπτικές μονάδες 100M ή 1G, plug-and-play, δεν χρειάζεται επιπλέον διαμόρφωση
Οι χάλκινες θύρες είναι 10/100/1000M αυτόματης προσαρμογής
4, Είναι διαχειριζόμενο;
Olycom: Όχι
Είναι απλώς plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο (IM-FS140GM)
