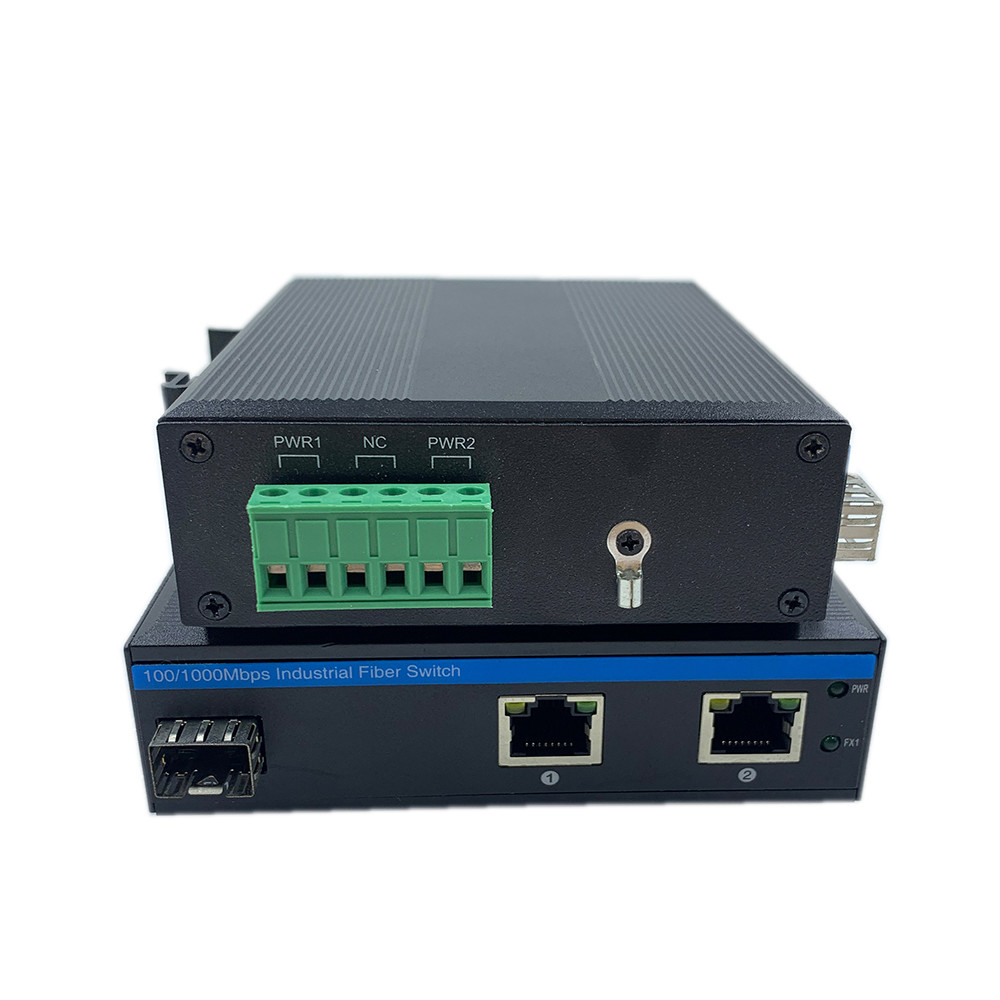

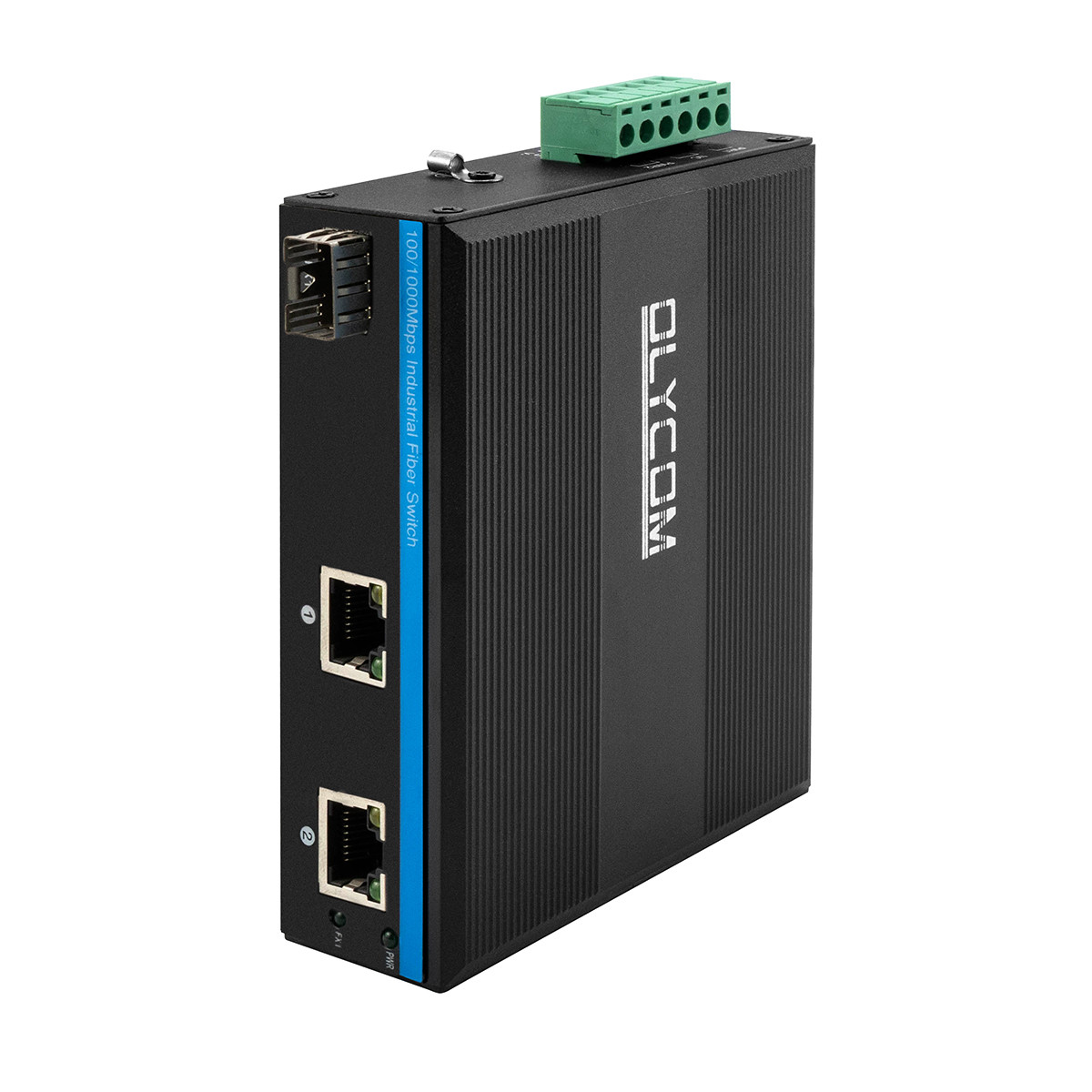

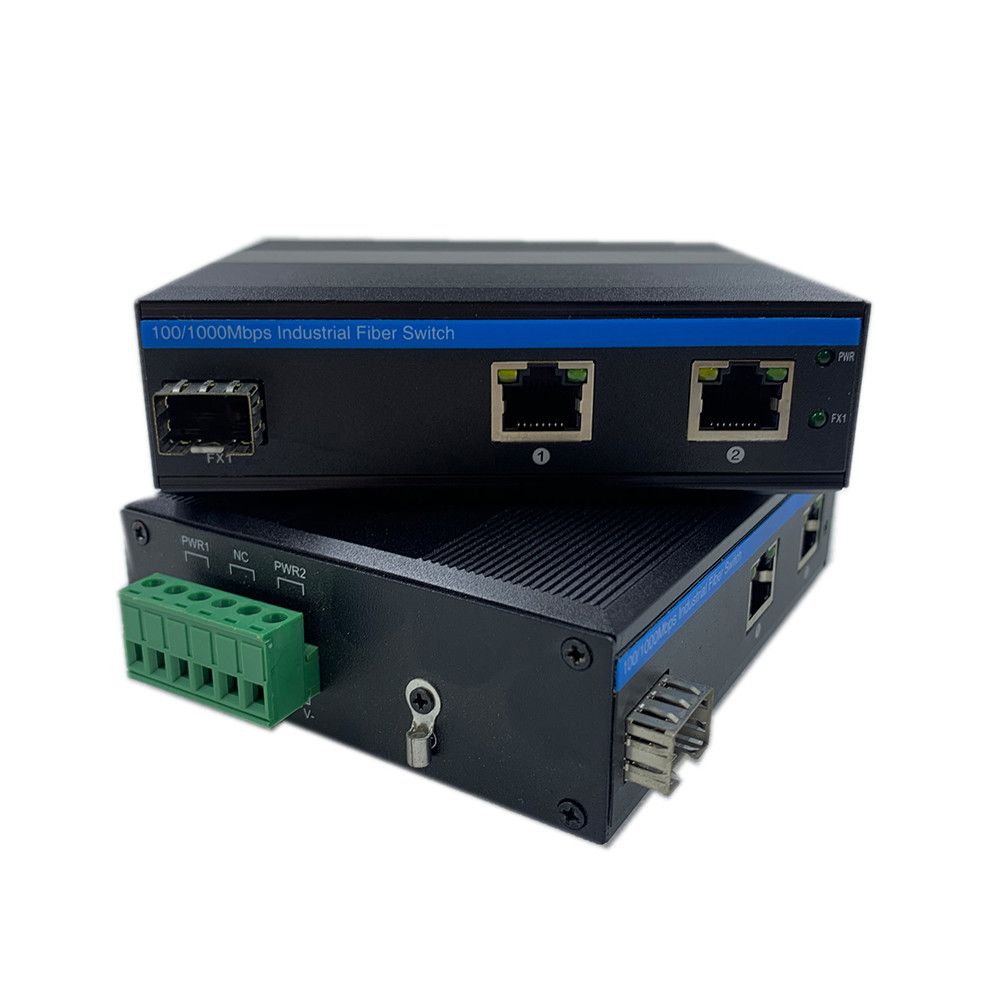

Gigabit Βιομηχανικός Διακόπτης Οπτικών Ινών Ethernet
Βασικά Χαρακτηριστικά του Gigabit Διακόπτη Δικτύου
- 1x100/1000Mbps θύρες οπτικών ινών SFP αυτόματης ανίχνευσης
- 2x10/100/1000Mbps RJ45 αυτόματης ανίχνευσης
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμόζεται σε σκληρό υπαίθριο περιβάλλον
- Υποστήριξη Auto MDI/MDIX
- Λειτουργία ελέγχου ροής: full duplex με το πρότυπο IEEE 802.3x, half-duplex με το πρότυπο Back pressure
- Συμβατό με IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Εγκατάσταση σε ράγα DIN ή σε τοίχο
- Συμμορφώνεται με τα πρότυπα FCC και CE
- Μηχανισμός μεταγωγής αποθήκευσης και προώθησης
- Θερμοκρασία περιβάλλοντος λειτουργίας: -40°C～75°C
Είναι μια ιδανική λύση για IP Surveillance, αιολική ενέργεια, ηλεκτρική ενέργεια, PIS μετρό, αυτοματισμό συναρμολόγησης, SCADA ισχύος, επεξεργασία λυμάτων, μεταλλουργία, έξυπνες μεταφορές, σιδηροδρομικές μεταφορές, στρατιωτικές και άλλες βιομηχανίες
Προδιαγραφές του Υπαίθριου Διακόπτη Οπτικών Ινών
| Όνομα Προϊόντος |
Βιομηχανικός Διακόπτης Οπτικών Ινών 10/100/1000Mbps (1F+4=2TP) |
| Αριθμός Μοντέλου |
IM-FS120GE |
| Θύρα |
1x100/1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
2x10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)

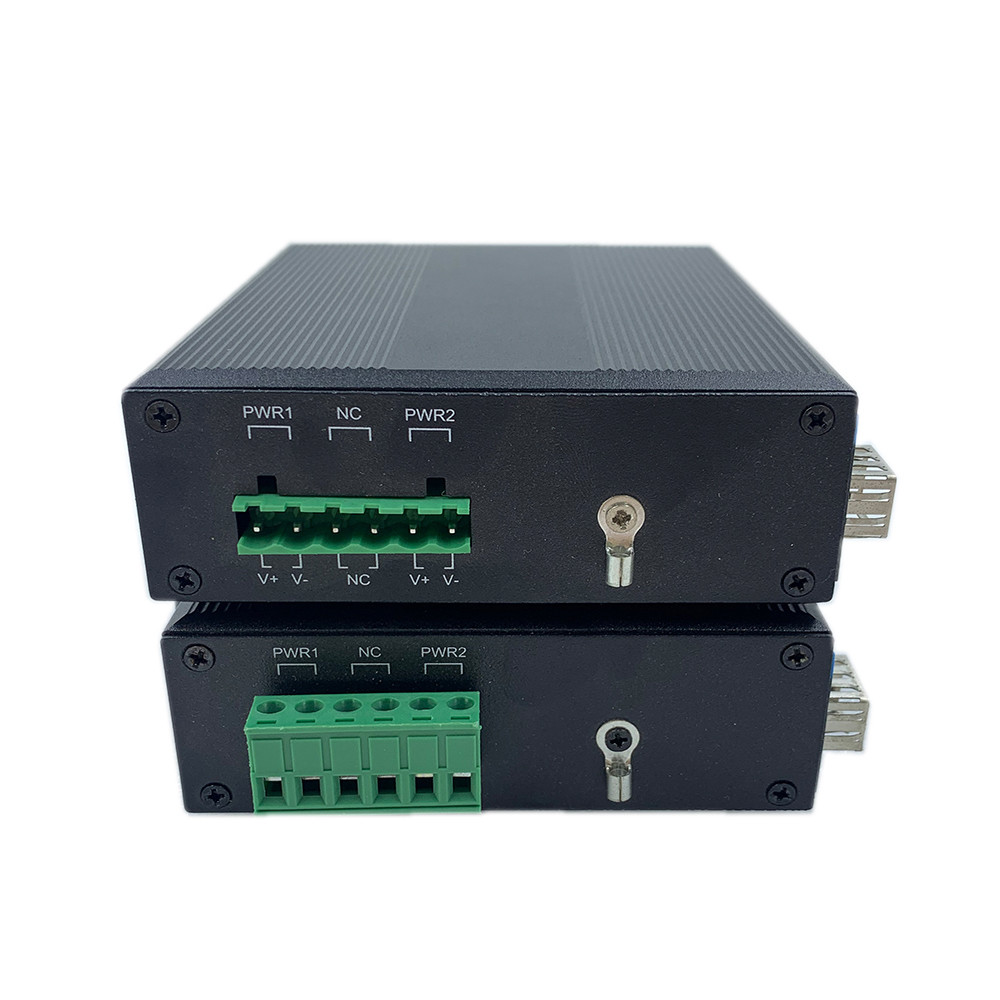

1x6-PIN Power Terminal Block
|
| Πρωτόκολλο |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Χαρακτηριστικά Μεταγωγής |
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης:<10us
Εύρος ζώνης συστήματος: 6Gbps (χωρίς συμφόρηση)
Ρυθμός προώθησης: 8.928Mmps
MAC: 4K
Μέγεθος buffer πακέτων: 1.75Mb
|
| Δίκτυο Μέσων |
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
|
| LED |
Τροφοδοσία, Fiber, Δίκτυο, PoE
PWR: Τροφοδοσία
Fiber: FX1
On: η μετάδοση είναι κανονική
Off: η μετάδοση ΔΕΝ είναι κανονική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Χάλκινο πορτοκαλί: Ένδειξη PoE
On: το PoE λειτουργεί
Off: το PoE δεν λειτουργεί ή αυτή είναι συσκευή Non-PoE
Χάλκινο πράσινο: Ένδειξη ταχύτητας
On: η ταχύτητα μετάδοσης είναι 1000Mbps
Blinking: σε μετάδοση
Off: Αποσυνδεδεμένο ή η ταχύτητα λειτουργίας είναι 10/100Mbps
|
| Κατανάλωση ενέργειας |
Πλήρης φόρτωση ≤5W |
| Τροφοδοσία |
Εφεδρική είσοδος DC12V~DC52V, συνήθως DC12V/DC24V/DC48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
| Βιομηχανικά Πρότυπα |
ESD: IEC61000-4-2, ±15KV αέρας, ±6KV επαφή
EFT: IEC61000-4-4, Γενικά ±6KV
Surge: IEC61000-4-5, Διαφορικό ±2KV, Κοινό ±6KV
|
| Πιστοποίηση |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: Κυματοειδές μεταλλικό κέλυφος, επίπεδο βαθμού IP40
Διάσταση: 114*93*35mm
Μέθοδος τοποθέτησης: Τοποθέτηση σε ράγα Din/Τοίχο
Βάρος: 0.35Kg/0.45Kg (Καθαρό/Μικτό)
|
| Εγγύηση |
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής |
Εφαρμογή του Διακόπτη LAN 3 Θυρών
- Οποιοδήποτε δίκτυο που χρησιμοποιεί ένα μείγμα χαλκού και οπτικών ινών
- Συνδεσιμότητα και επικοινωνία IP
- Σύστημα CCTV όπως κάμερα δικτύου, έλεγχος πρόσβασης
Λίστα συσκευασίας
- 1τμχ διακόπτης
- 1τμχ εγχειρίδιο χρήστη
Σημείωση
Τα αξεσουάρ (βραχίονας ράγας DIN, οπτική μονάδα, τροφοδοτικό, patchcord, καλώδιο δικτύου κ.λπ.) ΔΕΝ περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε να τα προετοιμάσετε μόνοι σας ή να αγοράσετε ένα ολόκληρο σετ από εμάς
Πληροφορίες κουτιού αποστολής
Μέγεθος προϊόντος: 11.4*9.3*3.5cm
Μέγεθος εσωτερικού κουτιού: 23*16.5*5.8cm
Βάρος προϊόντος: 0.35Kg
Βάρος συσκευασίας: 0.45Kg
Μέγεθος κύριου κουτιού: 67*33*47cm
Ποσότητα συσκευασίας: 40τμχ
Βάρος συσκευασίας: 20Kg
| Βιομηχανική Οπτική Μονάδα |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Βιομηχανικό Τροφοδοτικό DIN |
| IM-DAC220/DC12V1.67A |
AC220V σε DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V σε DC24V1A, -30℃～70℃ |
Σημείωση
Τα επισημασμένα μοντέλα χρησιμοποιούνται συνήθως για ένα ολόκληρο κιτ λύσης
Συχνές ερωτήσεις
1, Σε ποιο chip βασίζεται;
Olycom: Realtek
2, Μπορώ να το προσαρμόσω;
Olycom: Ναι
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντων (κιτ τοποθέτησης, μπλοκ ακροδεκτών τροφοδοσίας κ.λπ.)
3, Μπορώ να το συνδέσω με συσκευές 10/100M;
Olycom: Ναι
Οι θύρες οπτικών ινών υποστηρίζουν οπτικές μονάδες 100M ή 1G, plug-and-play, δεν χρειάζεται επιπλέον διαμόρφωση
Οι χάλκινες θύρες είναι 10/100/1000M αυτόματης προσαρμογής
4, Είναι διαχειριζόμενο;
Olycom: Όχι
Είναι απλώς plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο (IM-FS120GM)
