Μία ενιαία ίνα 400G συνεκτική μετάδοση DWDM για ανάπτυξη δικτύου μεγάλων αποστάσεων

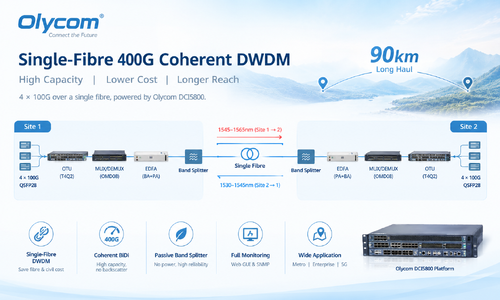

Το έργο εφάρμοσε την πλατφόρμα Olycom OM5800 με την ακόλουθη αρχιτεκτονική:

Πλευρά πελάτη → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Διαχωριστής ζώνης → Μία ίνα → Διαχωριστής ζώνης → EDFA (PA+BA) → MUX/DEMUX → OTU → Πλευρά πελάτη

Το κλειδί για την ενεργοποίηση της συνεκτικής μετάδοσης με μία μόνο ίνα είναι ο διαχωριστής ζώνης, ο οποίος χωρίζει τη ζώνη C σε δύο ξεχωριστές ζώνες μήκους κύματος:

• Η κόκκινη ζώνη (1545-1565nm) ¢ μεταφέρει την κυκλοφορία από το Site 1 στο Site 2
• Γαλάζια ζώνη (1530-1545nm) μεταφέρει την κυκλοφορία από το σημείο 2 στο σημείο 1

Η400G συνεκτική μονάδα CFP2ο ίδιος είναι ένας πομπός BiDi, χρησιμοποιεί μία και μόνο οπτική θύρα, με Tx στην κόκκινη ζώνη και Rx στην μπλε ζώνη.

Αυτό εξαλείφει το ζήτημα της αντίστροφης διασποράς σε επίπεδο δέκτη, ενώ ο διαχωριστής ζώνης παρέχει παθητική απομόνωση μήκους κύματος στην πλευρά της γραμμής.

Δεν απαιτούνται ειδικές ίνες ή ενεργά συστατικά για να επιτευχθεί διμερών διαχωρισμός.

Γιατί μονοήλια DWDM;

Ε: Γιατί να επιλέξετε μονοήλια αντί για μια συμβατική διήλια εγκατάσταση;

Το μονόφυσικό DWDM μειώνει κατά το ήμισυ τις απαιτήσεις υποδομής ινών, μειώνοντας άμεσα τόσο το κόστος μίσθωσης ινών όσο και τις δαπάνες για έργα πολιτικής.

Για δρομολόγια μεγάλων αποστάσεων όπου η διαθεσιμότητα ινών είναι περιορισμένη ή δαπανηρή, αυτό αντιπροσωπεύει σημαντική εξοικονόμηση λειτουργίας και κεφαλαίου.

Ο διαχωριστής ζώνης είναι ένα πλήρως παθητικό συστατικό χωρίς απαίτηση ισχύος, προσθέτοντας αμελητέα πολυπλοκότητα, επιτρέποντας παράλληλα την αρχιτεκτονική με μία μόνο ίνα.

Σε συνδυασμό με συνεκτικούς BiDi δέκτες, η λύση παρέχει χωρητικότητα 400G με το ίδιο αποτύπωμα ινών με ένα παραδοσιακό ενιαίο κανάλι.

Βασικές παράμετροι ανάπτυξης

Απόσταση διάστασης: 90 χλμ.

Απώλεια διαστολής: ~ 25dB

Δυνατότητα πλάι γραμμής: 400G (4 × 100G συνολικά)

Τύπος δέκτη: 400G Coherent CFP2 BiDi

Διεπαφές πελατών: 4×100G QSFP28 (100GBASE-LR4)

Ενίσχυση: OBA20/G12 (Booster) + OPA16/G20 (Pre-amp) ανά κατεύθυνση

Mux/Demux: OMD08 8 κανάλια C21C28 100GHz DWDM

Τεχνολογία μονής ινών: Διαχωριστής ζώνης (C-band κόκκινο/μπλε διαχωρισμός)

Διαχείριση: OM5800 NMS μέσω Web GUI και SNMP

Επέκταση εφαρμογών: Πέρα από τις συνδέσεις σημείο προς σημείο

Ενώ η ανάπτυξη αυτή επικεντρώθηκε σε μια σύνδεση μεγάλης απόστασης σημείο προς σημείο, η ίδια πλατφόρμα OM5800 και η προσέγγιση BiDi με μία μόνο ίνα είναι εφαρμοστέες σε μια σειρά από σενάρια δικτύου.

1Δίκτυα μετρό και περιφερειακά δίκτυα

Οι συνδέσεις μεταξύ πόλεων ή κέντρων δεδομένων, όπου η ίνες έχουν πλεονέκτημα από το ενιαίο δίκτυο DWDM, διπλασιάζουν την πραγματική χωρητικότητα της υφιστάμενης υποδομής.

2Δίκτυα επιχειρήσεων και πανεπιστημιούπολων

Οι οργανισμοί με περιορισμένη χρήση σκοτεινών ινών μεταξύ πανεπιστημιούπολων ή κτιρίων μπορούν να χρησιμοποιούν DWDM με μία μόνο ίνωση για να μεγιστοποιήσουν το εύρος ζώνης χωρίς πρόσθετη ανάπτυξη ινών.

3Η κινητή σύνδεση πίσω και η 5G σύνδεση εμπρός

Καθώς τα δίκτυα 5G κλιμακώνονται, οι συνδέσεις fronthaul και backhaul απαιτούν όλο και περισσότερο μεταφορές υψηλής χωρητικότητας και χαμηλής καθυστέρησης.Το συνεκτικό DWDM με μία μόνο ίνα παρέχει μια αποτελεσματική πορεία αναβάθμισης χωρίς σημαντικές αλλαγές στην υποδομή ινών.

Συχνές Ερωτήσεις

Ε: Πώς λύνει το Band Splitter το πρόβλημα της αντίστροφης διασποράς;

Ο διαχωριστής ζώνης αναθέτει κάθε κατεύθυνση μετάδοσης σε διαφορετικό τμήμα της ζώνης C (κόκκινο (15451565nm) και μπλε (15301545nm).Επειδή ο δέκτης BiDi CFP2 εκπέμπει και λαμβάνει σε διαφορετικές ζώνες μήκους κύματος, το δικό του πίσω διασκορπισμένο φως πέφτει εκτός της ζώνης λήψης και φιλτράρεται, αποτρέποντας τις παρεμβολές.

Ε: Είναι το Band Splitter ένα ενεργό συστατικό;

Ο διαχωριστής ζώνης είναι πλήρως παθητικός ∙ δεν απαιτεί ηλεκτρική ενέργεια και δεν εισάγει ενεργά σημεία βλάβης.

Ε: Μπορεί η πλατφόρμα OM5800 να διαχειρίζεται εξ αποστάσεως;

Το OM5800 NMS παρέχει ένα web-based GUI για την παρακολούθηση σε πραγματικό χρόνο όλων των παραμέτρων του δέκτη, συμπεριλαμβανομένης της ισχύος Tx/Rx ανά κανάλι, των κατώτατων ορίων συναγερμού, της θερμοκρασίας, της τάσης και της κατάστασης LOS.Η ολοκλήρωση της ψηφοφορίας SNMP υποστηρίζεται επίσης για τα αυτοματοποιημένα συστήματα διαχείρισης δικτύου.

Ε: Ποιες διεπαφές πελατών υποστηρίζονται;

Η κάρτα T4Q2 OTU υποστηρίζει 4×100G QSFP28 διεπαφές πελατών, που συγκεντρώνονται σε ένα ενιαίο 400G συνεκτικό CFP2 πλευρικό σήμα γραμμής.Η πλατφόρμα υποστηρίζει επίσης υψηλότερες διαμορφώσεις χωρητικότητας για μελλοντική ανάπτυξη του δικτύου.
