Λύση DWDM DCI μικρής απόστασης 200G έως 400G

Επισκόπηση έργου

Ένας πελάτης απαιτούσε ένα σύστημα μετάδοσης DWDM από σημείο σε σημείο υψηλής χωρητικότητας για τη διασύνδεση δύο θέσεων κέντρου δεδομένων μέσω μιας υπάρχουσας υποδομής σκοτεινών ινών.

Οι βασικές απαιτήσεις περιλάμβαναν:

Ο πελάτης σχεδίαζε να ενεργοποιήσει μόνο υπηρεσίες 20 x 10G στην αρχική φάση και να επεκταθεί σε υπηρεσίες 40 x 10G αργότερα χωρίς να αντικαταστήσει την υπάρχουσα πλατφόρμα DWDM.

Στόχοι σχεδιασμού

Ο σχεδιασμός του έργου επικεντρώθηκε στους ακόλουθους μηχανικούς στόχους:

• Υποστήριξη συνεκτικής μετάδοσης 200G σε ίνα 50km

• Επιτρέψτε την απρόσκοπτη αναβάθμιση στα 400G

• Εξασφαλίστε υψηλή σταθερότητα μετάδοσης κάτω από εξασθένηση ινών 15~18dB

• Παρέχετε πλεονασμό οπτικής προστασίας

• Ελαχιστοποιήστε το CAPEX κατά την ανάπτυξη της φάσης 1

• Διατηρήστε την επένδυση οπτικού στρώματος για μελλοντική επέκταση

Αρχιτεκτονική Λύσεων

Η προτεινόμενη λύση βασίζεται στηνOlycom OM5800 DCI-BOX συνεκτική πλατφόρμα DWDM.

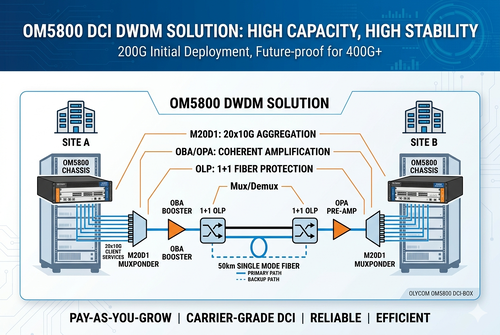

1. Αρχιτεκτονική Συστήματος

Τοποθεσία Α
↓
Πλατφόρμα OM5800 DWDM
↓
50km Single Mode Fiber
↓
Πλατφόρμα OM5800 DWDM
↓
Τοποθεσία Β

2. Διαμόρφωση εξοπλισμού

2.1 Οπτικό στρώμα

2.2 Ηλεκτρικό στρώμα

Φάση 1 — Ανάπτυξη 200G

Φάση 2 — Επέκταση 400G

Στοιχεία Μηχανικού Σχεδιασμού

1. Συνάθροιση εξυπηρέτησης πελατών

Η κάρτα M20D1 muxponder συγκεντρώνει είκοσι υπηρεσίες πελάτη 10GE σε ένα συνεκτικό οπτικό μήκος κύματος 200G.

Τεχνικά Χαρακτηριστικά

Η συνεκτική μονάδα CFP2-DCO παρέχει βελτιωμένη ανοχή OSNR και βελτιωμένη απόδοση μετάδοσης σε σύγκριση με τα παραδοσιακά γκρι οπτικά.

2. Ανάλυση προϋπολογισμού οπτικής σύνδεσης

Συνθήκες ινών

Επειδή η συνολική οπτική εξασθένηση πλησιάζει το όριο ευαισθησίας του συνεκτικού δέκτη, εισάγεται η ενίσχυση EDFA.

Σχεδιασμός ενίσχυσης EDFA

Η λύση υιοθετεί:

Μπορεί να προστεθεί προαιρετική ενίσχυση γραμμής OLA για μελλοντική ανάπτυξη μεγαλύτερης χωρητικότητας.

Χαρακτηριστικά EDFA

Ο σχεδιασμός του ενισχυτή εξασφαλίζει επαρκές περιθώριο OSNR για συνεκτική μετάδοση 200G σε όλο το οπτικό εύρος.

3. Σχεδιασμός καναλιών DWDM

Φάση 1

Φάση 2

Η πλατφόρμα OMD08 υποστηρίζει έως και 8 μήκη κύματος σε πλέγμα DWDM 50 GHz, επιτρέποντας μελλοντική μετάβαση προς:

• Συνεκτικά μήκη κύματος 400G

• Συνεκτικά μήκη κύματος 800G

• Δίκτυο ROADM

• Αρχιτεκτονική DCI πολλαπλών τοποθεσιών

4. Σχεδιασμός Οπτικής Προστασίας

Για να εγγυηθεί τη συνέχεια της υπηρεσίας, το σύστημα ενσωματώνει την προστασία οπτικής γραμμής OP1.

Χαρακτηριστικά προστασίας

Μηχανισμός Προστασίας

1. Υπό κανονικές συνθήκες: Η κυκλοφορία διεξάγεται στην κύρια οπτική διαδρομή, sΗ δευτερεύουσα ίνα παραμένει σε αναμονή

2. Όταν παρουσιάζεται υποβάθμιση ή διακοπή της ίνας: Η παρακολούθηση οπτικής ισχύος ανιχνεύει ανωμαλίες

Το OP1 αλλάζει αυτόματα την κυκλοφορία σε εφεδρική διαδρομήκαιΗ διακοπή της συσκευής ελαχιστοποιείται σε χιλιοστά του δευτερολέπτου

Αυτή η αρχιτεκτονική βελτιώνει σημαντικά τη διαθεσιμότητα του δικτύου και την αξιοπιστία SLA.

5. Μελλοντική στρατηγική επέκτασης

Ο πελάτης ζήτησε μακροπρόθεσμη επεκτασιμότητα χωρίς σημαντική αντικατάσταση υλικού.

Η πλατφόρμα OM5800 υποστηρίζει:

Ο πελάτης μπορεί να αυξήσει σταδιακά το εύρος ζώνης της υπηρεσίας ενώ επαναχρησιμοποιεί:

• Υπάρχον σασί

• DWDM mux/demux

• Οπτικοί ενισχυτές

• Σύστημα προστασίας

• Υποδομή οπτικών ινών

Αυτό ελαχιστοποιεί το μελλοντικό κόστος αναβάθμισης και τη λειτουργική διακοπή.

Ανάπτυξη σε επίπεδο ράφι

Προτεινόμενη διαμόρφωση ανά τοποθεσία

Λειτουργικά Πλεονεκτήματα

1. Υψηλή αξιοπιστία:Συνεκτική τεχνολογία μετάδοσης

• 1+1 οπτική προστασία
• Περιττό τροφοδοτικό
• Γρήγορη αποκατάσταση σφαλμάτων

2. Αποτελεσματική χρήση ινών

• Πολλαπλές υπηρεσίες 10GE μέσω ενός ζεύγους ινών
• Μειωμένες απαιτήσεις για μισθωμένες ίνες
• Απλοποιημένη διαδρομή αναβάθμισης

3. Αρθρωτή αρχιτεκτονική

• Κάρτες υπηρεσίας με δυνατότητα εναλλαγής
• Κλιμακόμενη συνεκτική οπτική

4. Carrier-Grade Architecture

• Υποστήριξη οπτικής παρακολούθησης
• Δυνατότητα ενσωμάτωσης OTDR
• Επίβλεψη μήκους κύματος OCM
• Ενοποίηση διαχείρισης δικτύου

Σύναψη

Η συνεκτική πλατφόρμα DWDM OM5800 παρέδωσε με επιτυχία μια επεκτάσιμη και κλιμακωτή λύση μετάδοσης DCI για το οπτικό δίκτυο μετρό μήκους 50 χιλιομέτρων του πελάτη.

Το έργο επιτεύχθηκε:

• Αρχική ανάπτυξη 200G

• Ομαλή διαδρομή μετανάστευσης προς 400G

• Αξιόπιστη μετάδοση άνω των 15~18dB οπτικών απωλειών

• Γρήγορη εναλλαγή οπτικής προστασίας

• Μακροπρόθεσμη προστασία επενδύσεων σε υποδομές

Αυτή η θήκη καταδεικνύει την ευελιξία και την επεκτασιμότητα της πλατφόρμας OM5800 για εφαρμογές DCI για επιχειρήσεις, μεταφορείς κινητής τηλεφωνίας και εφαρμογές οπτικού κορμού μετρό.
