Σχέδιο αναβάθμισης τηλεχειριδίου υποσταθμού CCTV: Δίκτυο παρακολούθησης βιομηχανικών ινών

1. Ιστορικό έργου

Ένας πελάτης υποδομής κοινής ωφέλειας απαιτούσε ένα αξιόπιστο δίκτυο βιομηχανικής επιτήρησης για μια γεωγραφικά κατανεμημένη υπαίθρια τοποθεσία που περιλάμβανε:

• Ζώνες διανομής ηλεκτρικού ρεύματος
• Περιμετρική περίφραξη
• Σημεία ελέγχου εξ αποστάσεως παρακολούθησης
• Καταφύγια εξοπλισμού
• Πύλες ελέγχου πρόσβασης
• Εξωτερικοί αποθηκευτικοί χώροι

Επειδή οι τοποθεσίες παρακολούθησης ήταν κατανεμημένες σε μια μεγάλη περιοχή, η παραδοσιακή ανάπτυξη χάλκινου Ethernet δεν ήταν πρακτική λόγω:

• Περιορισμοί απόστασης μετάδοσης
• Υψηλός κίνδυνος έκθεσης σε κεραυνούς
• Ηλεκτρομαγνητικές παρεμβολές από βιομηχανικό εξοπλισμό
• Εξωτερικές περιβαλλοντικές συνθήκες
• Δυσκολία στην κεντρική διανομή ισχύος

Ο πελάτης ζήτησε συγκεκριμένα μια λύση ικανή:

• Μετάδοση ινών σε μεγάλες αποστάσεις
• Βιομηχανική αξιοπιστία
• Κεντρική διαχείριση επιτήρησης
• Υποστήριξη PoE για πολλαπλές κάμερες IP
• Επεκτάσιμη μελλοντική επέκταση
• Σταθερή λειτουργία σε σκληρά εξωτερικά περιβάλλοντα

Για να ικανοποιήσει αυτές τις απαιτήσεις, το έργο υιοθέτησε μια βιομηχανική αρχιτεκτονική Ethernet βασισμένη σε ίνες χρησιμοποιώντας:

IM-FP888GWως διακόπτης συγκέντρωσης πυρήνων

IM-FP21008GWως εξωτερικός διακόπτης διανομής PoE

IM-WP054GEως συμπαγής διακόπτης πρόσβασης στην άκρη

Η τελική λύση δημιούργησε μια στιβαρή βιομηχανική ραχοκοκαλιά CCTV κατάλληλη για 24/7 παρακολούθηση της χρησιμότητας και της περιμετρικής ασφάλειας.

2. Αρχιτεκτονική Λύσεων

Σχεδιασμός βασικού δικτύου:το διάλυμα χωρίστηκε σε τρία στρώματα:

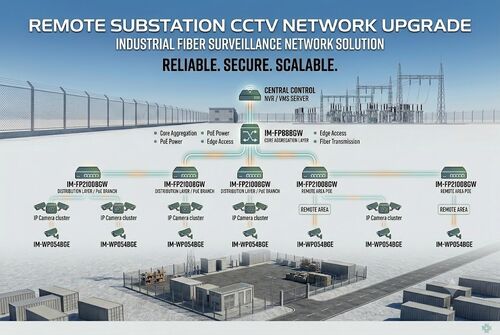

3. Τοπολογία Δικτύου

4. Ρόλοι συσκευής

A. Επίπεδο συγκέντρωσης πυρήνα: IM-FP888GW

ΑυτόΔιακόπτης Ethernetχρησιμεύει ως το κέντρο συγκέντρωσης ινών του δικτύου επιτήρησης.

Βασικά Πλεονεκτήματα

• 8 θύρες ινών Gigabit SFP
• Βιομηχανική διαχειριζόμενη αρχιτεκτονική
• VLAN και διαχείριση κυκλοφορίας
• Συσσωμάτωση ινών σε μεγάλες αποστάσεις
• Υποστήριξη προστασίας δακτυλίου
• Βιομηχανική προστασία EMC
• Ανάπτυξη ράγας DIN

Το IM-FP888GW συγκεντρώνει όλη την κίνηση απομακρυσμένης επιτήρησης και συνδέεται απευθείας στην πλατφόρμα NVR/VMS.

Είναι ιδιαίτερα κατάλληλο για:

• Υποσταθμοί κοινής ωφέλειας
• Έξυπνες μεταφορές
• Βιομηχανικές πανεπιστημιουπόλεις
• Περιβάλλοντα εξόρυξης
• Εγκαταστάσεις πετρελαίου και φυσικού αερίου

Η συσκευή υποστηρίζει λειτουργία βιομηχανικής ποιότητας και σκληρή προστασία για σκληρά περιβάλλοντα.

Β. Επίπεδο διανομής: IM-FP21008GW

Αυτό το μοντέλο αναπτύσσεται σε υπαίθρια ντουλάπια και στύλους απομακρυσμένης επιτήρησης.

Βασικά Χαρακτηριστικά

• 8 × θύρες Gigabit PoE
• 2 × ανοδικές συνδέσεις ινών SFP
• Υποστήριξη IEEE802.3af/at/bt
• Έως 90W Έξοδος PoE
• Βιομηχανικό εύρος θερμοκρασίας
• Υποστήριξη δακτυλίου ERPS
• Διαχείριση VLAN / QoS / SNMP
• Προστασία από υπερτάσεις

ΑυτόΔιακόπτης DIN PoEτροφοδοτεί συσκευές υψηλής κατανάλωσης όπως:

• Κάμερες PTZ
• IR θερμικές κάμερες
• Ασύρματα AP
• AI edge κάμερες

Παρέχει επίσης περιττές ανοδικές συνδέσεις οπτικών ινών για αδιάλειπτη λειτουργία επιτήρησης.

Γ. Επίπεδο κάμερας άκρων: IM-WP054GE

Αυτός ο συμπαγής διακόπτης είναι ιδανικός για μικρά συμπλέγματα φωτογραφικών μηχανών.

Παραδείγματα ανάπτυξης

• Είσοδος στάθμευσης
• Τμήμα παρακολούθησης φράχτη
• Μικρή αποθήκη
• Σταθμός φρουράς
• Προσωρινή ανάπτυξη σε εξωτερικούς χώρους

Βασικά Πλεονεκτήματα

• Λειτουργία Plug-and-play
• Κατερχόμενη ζεύξη PoE 4 θυρών
• Ανοδική σύνδεση Gigabit
• Συμπαγής βιομηχανική κατοικία
• Τοποθέτηση ράγας DIN
• Προστασία από υπερτάσεις 6KV
• Βιομηχανικός σχεδιασμός ευρείας θερμοκρασίας

Αυτό το μοντέλο μειώνει την πολυπλοκότητα της ανάπτυξης διατηρώντας παράλληλα τη βιομηχανική αξιοπιστία.

5. Γιατί η ίνα είναι κρίσιμη στα δίκτυα CCTV;

Η μετάδοση ινών προσφέρει σημαντικά πλεονεκτήματα σε σχέση με το χάλκινο Ethernet στα βιομηχανικά συστήματα επιτήρησης:

Συνδυάζοντας βιομηχανικούς διακόπτες PoE με ανερχόμενες ζεύξεις οπτικών ινών, ο πελάτης πέτυχε αξιόπιστη παροχή ισχύος και σταθερή μετάδοση σε μεγάλες αποστάσεις.

6. Πραγματικά οφέλη ανάπτυξης

Μετά την ανάπτυξη, ο πελάτης πέτυχε:

• Σταθερή λειτουργία επιτήρησης 24/7
• Απλοποιημένη συντήρηση
• Μειωμένη πολυπλοκότητα ντουλαπιών εξωτερικού χώρου
• Κεντρική παρακολούθηση
• Ταχύτερη αντιμετώπιση προβλημάτων
• Ευκολότερη μελλοντική επέκταση
• Χαμηλότερος κίνδυνος διακοπής λειτουργίας

Ο βιομηχανικός σχεδιασμός βελτίωσε επίσης σημαντικά την αξιοπιστία του συστήματος σε εξωτερικά περιβάλλοντα υψηλής θερμοκρασίας και υψηλής υγρασίας.

7. Συνιστώμενα σενάρια εφαρμογής

Αυτή η αρχιτεκτονική είναι πολύ κατάλληλη για:

• Έξυπνη επιτήρηση πόλης
• Βιομηχανικά εργοστάσια
• Υποσταθμοί κοινής ωφέλειας
• Ηλιακά πάρκα
• κοιτάσματα πετρελαίου και φυσικού αερίου
• Παρακολούθηση σιδηροδρόμων
• Λιμενική επιτήρηση
• Λειτουργίες εξόρυξης
• Ασφάλεια πανεπιστημιούπολης
• Παρακολούθηση εθνικής οδού

8. Συμπέρασμα

Συνδυάζοντας:

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

Ο πελάτης δημιούργησε με επιτυχία ένα επεκτάσιμο δίκτυο βιομηχανικής επιτήρησης με:

• Μετάδοση ινών σε μεγάλες αποστάσεις
• Αξιόπιστη παράδοση PoE
• Προστασία βιομηχανικής ποιότητας
• Κεντρική διαχείριση
• Επεκτασιμότητα έτοιμη για το μέλλον

Αυτή η λύση δείχνει πώς οι βιομηχανικές τεχνολογίες μετάδοσης Ethernet και οπτικών ινών μπορούν να βελτιώσουν σημαντικά την απόδοση και την αξιοπιστία της σύγχρονης υποδομής CCTV.
