Αξιόπιστη μετάδοση συναγερμού για σύστημα παρακολούθησης ασφάλειας σιδηροδρόμων

Υπόβαθρο έργου

Ένα έργο παρακολούθησης της ασφάλειας των σιδηροδρόμων απαιτούσε μια αξιόπιστη λύση επικοινωνίας για τη μετάδοση πολλαπλών σημάτων συναγερμού μεταξύ απομακρυσμένων σταθμών πεδίου και ενός κεντρικού δωματίου ελέγχου.

Το σύστημα περιελάμβανε διάφορες συσκευές ασφαλείας, σημεία παρακολούθησης της κατάστασης του βιομηχανικού εξοπλισμού και διεπαφές συναγερμού έκτακτης ανάγκης κατανεμημένες σε διαφορετικές τοποθεσίες.

Λόγω της μεγάλης απόστασης μετάδοσης και του πολύπλοκου βιομηχανικού περιβάλλοντος, η ομάδα του έργου χρειαζόταν έναν σταθερό μετατροπέα κλεισίματος βιομηχανικής επαφής που θα μπορούσε να παρέχει ακριβή μετάδοση σήματος αποφεύγοντας τα κοινά προβλήματα που συναντώνται στα παραδοσιακά συστήματα επικοινωνίας από χαλκό.

Μετά από τεχνική αξιολόγηση, η ομάδα μηχανικών επέλεξε έναΚλείσιμο βιομηχανικής επαφής σε μετατροπέα ινώνλύση που βασίζεται στην πλατφόρμα Olycom IM610-8K↑↓WT/R. Η λύση σχεδιάστηκε για να μεταδίδει σήματα κλεισίματος επαφών 8 καναλιών μέσω δικτύων οπτικών ινών, παρέχοντας αξιόπιστη επικοινωνία για βιομηχανικές εφαρμογές και εφαρμογές ασφαλείας.

Πρόκληση έργου: Μετάδοση σήματος συναγερμού μεγάλων αποστάσεων

Στα παραδοσιακά συστήματα παρακολούθησης, τα σήματα κλεισίματος επαφών μεταδίδονται συνήθως μέσω χάλκινων καλωδίων.

Ωστόσο, όταν η απόσταση αυξάνεται, μπορεί να εμφανιστούν διάφορες προκλήσεις:

• Απώλεια σήματος κατά τη μετάδοση σε μεγάλες αποστάσεις
• Ηλεκτρομαγνητικές παρεμβολές (EMI) σε βιομηχανικά περιβάλλοντα
• Παρεμβολή ραδιοσυχνοτήτων (RFI)
• Ζητήματα βρόχου εδάφους μεταξύ διαφορετικών εγκαταστάσεων

Για συστήματα παρακολούθησης σιδηροδρόμων, σταθμούς παραγωγής ηλεκτρικής ενέργειας, βιομηχανικές εγκαταστάσεις και έργα ασφαλείας, αυτά τα προβλήματα μπορεί να επηρεάσουν την ακρίβεια συναγερμού και την αξιοπιστία του συστήματος.

Ο πελάτης χρειαζόταν μια λύση μετάδοσης συναγερμού οπτικών ινών που θα μπορούσε να συνδέσει απομακρυσμένα σημεία συναγερμού με την κεντρική πλατφόρμα παρακολούθησης, διατηρώντας παράλληλα σταθερή λειτουργία κάτω από σκληρές περιβαλλοντικές συνθήκες.

Λύση: Κλείσιμο βιομηχανικής επαφής σε μετατροπή ινών

Το έργο ανέπτυξε τοIM610-8K↑↓WT/Rως γέφυρα επικοινωνίας μεταξύ των συσκευών συναγερμού πεδίου και του κέντρου παρακολούθησης.

Η αρχιτεκτονική του συστήματος ήταν:

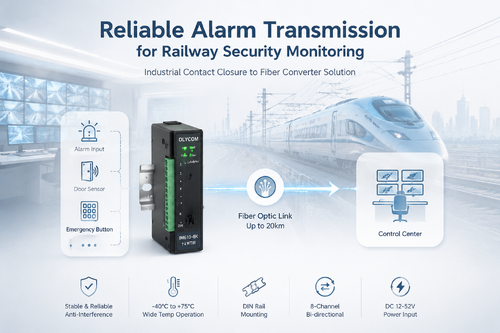

Συσκευές συναγερμού → Μετατροπέας κλεισίματος βιομηχανικών επαφών → Σύνδεσμος οπτικών ινών → Κέντρο ελέγχου

Η λύση που δόθηκε:

• Μετάδοση σήματος κλεισίματος επαφών 8 καναλιών
• Αμφίδρομη επικοινωνία οπτικών ινών
• Μετάδοση μονής ίνας με τεχνολογία WDM
• Βάση ράγας DIN για βιομηχανική εγκατάσταση
• Συνδεσιμότητα ινών σε μεγάλες αποστάσεις

Ο μετατροπέας υποστηρίζει μετάδοση ινών μονής λειτουργίας με τυπική απόσταση εργασίας 20 km και υποστηρίζει εφαρμογές πολυτροπικών ινών για μικρότερες συνδέσεις.

Γιατί να επιλέξετε έναν βιομηχανικό μετατροπέα ινών;

Ε: Γιατί επιλέχθηκε η επικοινωνία οπτικών ινών αντί της παραδοσιακής μετάδοσης από χαλκό;

Η επικοινωνία με οπτικές ίνες παρέχει πολλά πλεονεκτήματα για βιομηχανικά έργα.

Σε αντίθεση με τα χάλκινα καλώδια, η μετάδοση ινών δεν επηρεάζεται από ηλεκτρικές παρεμβολές. Αυτό καθιστά έναν μετατροπέα ινών ράγας DIN ιδιαίτερα κατάλληλο για περιβάλλοντα όπως σιδηροδρομικά συστήματα, εργοστάσια, εγκαταστάσεις ηλεκτρικής ενέργειας και εξωτερικά δίκτυα παρακολούθησης.

Η λύση εξαλείφει προβλήματα που σχετίζονται με:

• Παρεμβολή EMI
• Παρεμβολή RFI
• Διαφορές δυναμικού εδάφους

Ως αποτέλεσμα, το σύστημα παρακολούθησης επιτυγχάνει υψηλότερη αξιοπιστία και χαμηλότερες απαιτήσεις συντήρησης.

Ευέλικτη υποστήριξη διεπαφής για διαφορετικές βιομηχανικές εφαρμογές

Μια σημαντική απαίτηση από τον πελάτη ήταν η συμβατότητα με τον υπάρχοντα εξοπλισμό συναγερμού.

Ο μετατροπέας κλεισίματος βιομηχανικών επαφών υποστηρίζει πολλούς τύπους σημάτων, όπως:

• TTL
• RS-232
• RS-422
• RS-485
• Είσοδος παθητικού διακόπτη

Η πλευρά εξόδου υποστηρίζει:

• Δυαδική έξοδος
• TTL
• RS-232/422/485
• Έξοδος ρελέ

Αυτή η ευελιξία επιτρέπει στους ενοποιητές συστημάτων να συνδέουν διαφορετικές βιομηχανικές συσκευές χωρίς να αντικαθιστούν την υπάρχουσα υποδομή.

Επέκταση Εφαρμογής: Πέρα από την Παρακολούθηση Σιδηροδρόμων

Αν και αυτό το έργο επικεντρώθηκε στην παρακολούθηση της ασφάλειας των σιδηροδρόμων, η ίδια τεχνολογία κλεισίματος επαφής σε μετατροπέα ινών μπορεί να εφαρμοστεί σε πολλά βιομηχανικά σενάρια.

Σύστημα Παρακολούθησης Ασφαλείας

Σε έργα ασφαλούς πόλης και δίκτυα επιτήρησης ασφαλείας, συχνά χρειάζεται να συνδέονται πολλαπλά σημεία συναγερμού σε μεγάλες αποστάσεις. Η επικοινωνία με οπτικές ίνες παρέχει σταθερή μετάδοση μεταξύ απομακρυσμένων τοποθεσιών και κέντρων εντολών.

Βιομηχανικός Αυτοματισμός

Τα εργοστάσια και τα συστήματα βιομηχανικού αυτοματισμού απαιτούν αξιόπιστη παρακολούθηση κατάστασης για μηχανές, διακόπτες και συσκευές ασφαλείας. Οι μετατροπείς βιομηχανικών ινών συμβάλλουν στη διατήρηση της σταθερότητας της επικοινωνίας σε περιβάλλοντα με ηλεκτρικό θόρυβο.

Βιομηχανία Ηλεκτρισμού και Ενεργειακές Εφαρμογές

Οι σταθμοί ηλεκτροπαραγωγής και οι εγκαταστάσεις κοιτασμάτων πετρελαίου συχνά περιλαμβάνουν κατανεμημένα συστήματα παρακολούθησης εξοπλισμού. Η μετάδοση συναγερμού με οπτικές ίνες μειώνει τους κινδύνους παρεμβολών και βελτιώνει την αξιοπιστία της επικοινωνίας.

Συγκοινωνιακή Υποδομή

Η παρακολούθηση των οδών ταχείας κυκλοφορίας, οι σταθμοί διοδίων, τα αεροδρόμια και τα σιδηροδρομικά συστήματα απαιτούν συνεχή λειτουργία. Ένας ανθεκτικός μετατροπέας βιομηχανικών ινών παρέχει μια πρακτική λύση για αυτά τα κρίσιμα δίκτυα επικοινωνίας.

Βιομηχανικός σχεδιασμός για σκληρά περιβάλλοντα

Το έργο απαιτούσε εξοπλισμό επικοινωνίας ικανό να λειτουργεί σε απαιτητικές συνθήκες.

Ο επιλεγμένος μετατροπέας κλεισίματος βιομηχανικών επαφών διαθέτει:

• Είσοδος ρεύματος DC 12-52V
• Θερμοκρασία λειτουργίας από -40℃ έως +75℃
• Σχεδιασμός στήριξης ράγας DIN
• Συμπαγές βιομηχανικό περίβλημα

Αυτές οι προδιαγραφές επιτρέπουν την ανάπτυξη σε υπαίθρια ερμάρια, βιομηχανικούς χώρους ελέγχου και περιβάλλοντα υποδομής μεταφοράς.

Συχνές Ερωτήσεις

Ε: Τι είναι ένας μετατροπέας κλεισίματος βιομηχανικής επαφής;

Ένας μετατροπέας κλεισίματος βιομηχανικής επαφής είναι μια συσκευή επικοινωνίας που μετατρέπει ηλεκτρικά σήματα συναγερμού ή δυαδικά σήματα σε οπτικά σήματα για μετάδοση μέσω δικτύων οπτικών ινών. Χρησιμοποιείται συνήθως στην παρακολούθηση ασφάλειας, στον βιομηχανικό αυτοματισμό και στα συστήματα μεταφορών.

Ε: Πόσα κανάλια υποστηρίζει αυτός ο μετατροπέας ινών;

Το IM610-8K↑↓WT/R υποστηρίζει 8 κανάλια μετάδοσης σήματος κλεισίματος επαφών, επιτρέποντας σε πολλαπλές συσκευές συναγερμού να επικοινωνούν μέσω μιας σύνδεσης ίνας.

Ε: Μπορεί να λειτουργήσει σε σκληρά βιομηχανικά περιβάλλοντα;

Ναί. Η συσκευή υποστηρίζει ένα ευρύ φάσμα θερμοκρασιών λειτουργίας από -40℃ έως +75℃ και έχει σχεδιαστεί για βιομηχανικές εφαρμογές που απαιτούν σταθερή μακροχρόνια λειτουργία.

Ε: Ποιες βιομηχανίες χρειάζονται κλείσιμο επαφής με μετατροπείς ινών;

Οι τυπικές εφαρμογές περιλαμβάνουν:

• Συστήματα παρακολούθησης σιδηροδρόμων
• Συστήματα προστασίας ασφαλείας
• Βιομηχανικός αυτοματισμός
• Έργα ενέργειας και ενέργειας
• Παρακολούθηση κοιτασμάτων πετρελαίου
• Συγκοινωνιακές υποδομές

Αποτέλεσμα Έργου

Αντικαθιστώντας την παραδοσιακή χάλκινη μετάδοση συναγερμού με μια λύση επικοινωνίας οπτικών ινών, το έργο παρακολούθησης σιδηροδρόμων πέτυχε πιο αξιόπιστη μετάδοση σήματος, βελτιωμένη σταθερότητα συστήματος και μειωμένους κινδύνους που σχετίζονται με παρεμβολές.

Το Industrial Contact Closure to Fiber Converter παρείχε μια αποτελεσματική λύση για τη σύνδεση κατανεμημένων συστημάτων συναγερμού με κεντρικές πλατφόρμες παρακολούθησης.

Για τους μηχανικούς και τους ολοκληρωτές συστημάτων που εργάζονται σε έργα παρακολούθησης ασφάλειας, βιομηχανικού αυτοματισμού και επικοινωνίας μεταφορών, η μετάδοση κλεισίματος επαφής με βάση τις ίνες προσφέρει μια αξιόπιστη μέθοδο για την κατασκευή σύγχρονων βιομηχανικών δικτύων επικοινωνίας.
