Σύστημα CCTV Solar PoE εκτός δικτύου για ανάπτυξη απομακρυσμένης επιτήρησης

1. Πίσω στο έργο

Σε απομακρυσμένα και περιορισμένα περιβάλλοντα υποδομής, η ανάπτυξη αξιόπιστωνσυστήματα παρακολούθησηςΠαρουσιάζει διπλή πρόκληση: τη διασφάλιση σταθερής δικτυακής συνδεσιμότητας και την παροχή συνεχούς παροχής ενέργειας.

Οι παραδοσιακές λύσεις που βασίζονται σε δίκτυα συχνά δεν είναι εφικτές λόγω υψηλών δαπανών εγκατάστασης ή γεωγραφικών περιορισμών.

Σε αυτό το έργο, ο πελάτης απαιτούσε ένα πλήρως εκτός δικτύου σύστημα CCTV ικανό να τροφοδοτεί έξι κάμερες IP, η καθεμία από τις οποίες καταναλώνει περίπου 25W, χωρίς να βασίζεται σε εξωτερική ηλεκτρική υποδομή.

Η προσδοκία ήταν ξεκάθαρη: μια ολοκληρωμένη, προκαθορισμένη, plug-and-play λύση που καλύπτει την παραγωγή ενέργειας, την αποθήκευση και τη μετάδοση δεδομένων.

2. Απαιτήσεις συστήματος

• Αριθμός φωτογραφικών μηχανών: 6 μονάδες
• Δύναμη ανά κάμερα: 25W
• Συνολικό φορτίο της κάμερας: 150W
• Συνεχή λειτουργία: 24 ώρες το 24ωρο
• Περιβάλλον: Εξωτερική, απομακρυσμένη θέση
• Πηγή ενέργειας: Ηλιακή ενέργεια (εκτός δικτύου)
• Δίκτυο: Εποπτεία της ιδιοκτησίας βάσει PoE

3. Σύνοψη λύσεων

Για να ανταποκριθούμε στις απαιτήσεις του πελάτη, σχεδιάσαμε ένα ολοκληρωμένοΗλιακό σύστημα παρακολούθησης PoE, συνδυάζοντας την παραγωγή ενέργειας, την αποθήκευση και τη διανομή του δικτύου σε ένα μόνο εξωτερικό ντουλάπι.

Το σύστημα περιλαμβάνει:

• ΟλυκόμΒιομηχανικός διακόπτης PoEIM-FBP288GE (εξοχική συσκευή δικτύωσης)
• Ηλιακή συστοιχία (παραγωγή ηλεκτρικής ενέργειας)
• Ελεγκτής ηλιακής φόρτισης MPPT (κανονισμός ενέργειας)
• Συστήματα μπαταριών LiFePO4 (αποθήκευση ενέργειας)
• Εξωτερικό ντουλάπι IP65 (οικισμός και προστασία συστήματος)

4Σχεδιασμός και διαμόρφωση συστήματος

4.1 Ανάλυση κατανάλωσης ισχύος

Το συνολικό φορτίο του συστήματος υπολογίστηκε ως εξής:

Κάμερες: 6 × 25W = 150W

Επικεφαλής διακόπτης PoE: ~ 15W

Συνολικό φορτίο συστήματος: ~ 165W

Αυτό το συνεχές φορτίο αποτελεί τη βάση τόσο για το μέγεθος της μπαταρίας όσο και για τον σχεδιασμό των ηλιακών συλλεκτών.

4.2 Αποθήκευση ενέργειας (σύστημα μπαταριών)

Για να εξασφαλιστεί η αδιάλειπτη λειτουργία κατά τη διάρκεια της νύχτας και σε συνθήκες χαμηλού ηλιακού φωτός, το σύστημα σχεδιάστηκε με αυτονομία 1 ημέρας.

Ημερήσια κατανάλωση ενέργειας: 165W × 24h ≈ 3960Wh

Διαμόρφωση μπαταρίας: 48V 100Ah μπαταρία LiFePO4 (~ 4,8kWh χρησιμοποιήσιμη χωρητικότητα)

Η διαμόρφωση αυτή λαμβάνει υπόψη τα όρια βάθους εκκένωσης και εξασφαλίζει μακρά διάρκεια ζωής της μπαταρίας (συνήθως > 4000 κύκλους).

4.3 Παραγωγή ηλιακής ενέργειας

Για να διατηρηθεί η καθημερινή κατανάλωση ενέργειας, η ηλιακή συστοιχία μετρήθηκε με βάση τις μέσες ώρες αιχμής ηλιακού φωτός.

Απαιτούμενη ενέργεια: ~4kWh/ημέρα

Πύργοι ηλιοφάνειας: ~ 5 ώρες/ημέρα

Υπολογισμένη ηλιακή ισχύς: ≈ 800W

Τελικός σχεδιασμός (με περιθώριο ασφάλειας): σύστημα ηλιακών συλλεκτών 1 kW (π.χ. συλλεκτές 2 × 550 W)

Αυτό εξασφαλίζει σταθερή λειτουργία ακόμη και σε υπο-οπταλτικές καιρικές συνθήκες.

4.4 Διαχείριση ισχύος

Επιλέχθηκε ένας ελεγκτής ηλιακής φόρτισης 48V / 40A MPPT (μεγιστοποιημένη παρακολούθηση σημείων ισχύος) για:

• Μεγιστοποίηση της αποδοτικότητας μετατροπής ηλιακής ενέργειας
• Ρυθμίστε την φόρτιση της μπαταρίας
• Προστασία από υπερφόρτιση και διακυμάνσεις τάσης

4.5 Κέντρο δικτύου:Κλειστή PoE Power Booster

Το σύστημα χρησιμοποιεί το βιομηχανικό IM-FP288BGEΕναλλακτικός PoEως κεντρική μονάδα δικτύωσης και διανομής ενέργειας.

Βασικά χαρακτηριστικά:

• 8 θύρες PoE (υποστηρίζουν έως 6 κάμερες + επέκταση)
• 2 θύρες SFP uplink για συνδεσιμότητα με ίνες
• 48V έξοδος PoE ενίσχυσης
• Συνολικός προϋπολογισμός ισχύος PoE: 240W
• Σχεδιασμός DIN βιομηχανικού επιπέδου για την ανάπτυξη εξωτερικών ντουλαπιών

Αυτός ο διακόπτης Ethernet επιτρέπει τόσο τη μετάδοση δεδομένων όσο και την παροχή ενέργειας μέσω ενός ενιαίου καλωδίου Ethernet, απλοποιώντας την εγκατάσταση και μειώνοντας την πολυπλοκότητα της καλωδίωσης.

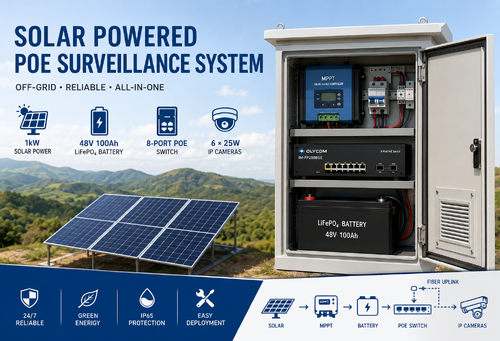

4.6 Ενσωμάτωση του υπουργικού συμβουλίου

Όλα τα εξαρτήματα είναι ενσωματωμένα σε ένα εξωτερικό ντουλάπι με βαθμολογία IP65, σχεδιασμένο για αντοχή και ευκολία ανάπτυξης.

Εσωτερική διάταξη:

Ανώτατο τμήμα: Ελεγκτής MPPT και προστασία συνεχούς ρεύματος (αποκόμματα, προστασία από υπερτάσεις)

Μεσαίο τμήμα: 8 Port PoE switch (IM-FP288BGE)

Κάτω τμήμα: μπαταρία LiFePO4

Εξωτερικές διεπαφές:

Ηλιακή εισροή

Εξαγωγές κάμερας/PoE

Υψηλή σύνδεση με ίνες

Επιπλέον χαρακτηριστικά:

Άλλες συσκευές που χρησιμοποιούνται για την κατασκευή οχημάτων

Σύστημα ψύξης εξαερισμού ή ανεμιστήρα

Υδροστεγείς αδένες καλωδίων

Κλειδωτές πόρτες για ασφάλεια

5Αρχιτεκτονική Συστήματος

Το σύστημα λειτουργεί ως κλειστό δίκτυο ενέργειας και δεδομένων:

Τα ηλιακά πάνελ παράγουν συνεχές ρεύμα

Ελεγκτής MPPT ρυθμίζει και φορτίζει την μπαταρία

Η μπαταρία παρέχει σταθερή ισχύ συνεχούς ρεύματος 48V

Ο διακόπτης PoE διανέμει ενέργεια και δεδομένα στις κάμερες

Τα δεδομένα βίντεο μεταδίδονται μέσω ανωτάτης σύνδεσης ινών

Η αρχιτεκτονική αυτή εξασφαλίζει συνεχή λειτουργία, υψηλή απόδοση και ελάχιστες απαιτήσεις συντήρησης.

6Κύρια πλεονεκτήματα

6.1: Πλήρως εκτός δικτύου λειτουργία

Χωρίς εξάρτηση από ηλεκτρική ενέργεια, ιδανικό για απομακρυσμένες ή προσωρινές εγκαταστάσεις.

6.2:Ενσωματωμένο σχεδιασμό

Όλα τα εξαρτήματα είναι προεγκατεστημένα και βελτιστοποιημένα σε ένα μόνο ντουλάπι.

6.3:Υψηλή αξιοπιστία

Ο βιομηχανικός εξοπλισμός εξασφαλίζει σταθερή απόδοση σε σκληρά περιβάλλοντα.

6.4:Δυνατότητα κλιμακώσεως

Πρόσθετες κάμερες ή μεγαλύτερη αυτονομία μπορούν να υποστηριχθούν με αναβαθμίσεις μονάδων.

6.5:Απλοποιημένη Υπηρεσία

Το σύστημα Plug-and-play ελαχιστοποιεί τον χρόνο μηχανικής και εγκατάστασης επί τόπου.

7Συμπέρασμα.

Το έργο αυτό αποδεικνύει πώς ένα καλά σχεδιασμένο σύστημα παρακολούθησης PoE με ηλιακή ενέργεια μπορεί να λύσει αποτελεσματικά τις προκλήσεις της τηλεπαρακολούθησης.

Με τον συνδυασμό της παραγωγής ενέργειας, της αποθήκευσης και της υποδομής δικτύου σε μια ενιαία λύση, το σύστημα παρέχει:

• Αξιόπιστη 24/7 παρακολούθηση
• Μειωμένη πολυπλοκότητα εγκατάστασης
• Μακροπρόθεσμη λειτουργική αποδοτικότητα

Τέτοιες λύσεις είναι όλο και πιο πολύτιμες σε εφαρμογές όπως:

• Απομακρυσμένη παρακολούθηση ασφαλείας
• Κατασκευαστικές εγκαταστάσεις
• Πετρέλαιο και φυσικό αέριο
• Σχέδια υποδομής αγροτικών περιοχών

Η περίπτωση αυτή υπογραμμίζει τη μετάβαση από την ανεξάρτητη προμήθεια υλικού σε πλήρη ολοκλήρωση του συστήματος, επιτρέποντας την παροχή υψηλότερης αξίας και ισχυρότερη εμπλοκή των πελατών.

Εάν απαιτείται, το σύστημα μπορεί να προσαρμοστεί περαιτέρω για να υποστηρίζει εκτεταμένη αυτονομία, υψηλότερους αριθμούς καμερών ή υβριδικές εισροές ισχύος, ανάλογα με τις ειδικές ανάγκες του έργου.

Σε παρακαλώ.επικοινωνήστε μαζί μαςγια περισσότερες πληροφορίες.
