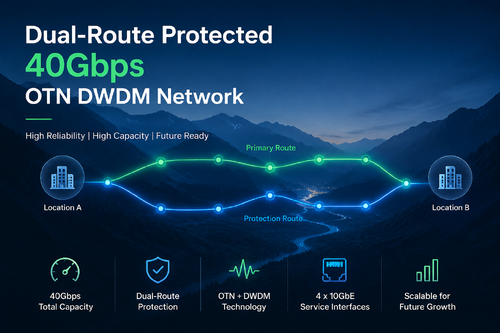

Δίκτυο DWDM OTN προστατευόμενο με διπλή διαδρομή 40Gbps

Σύνοψη του έργου

Ένας περιφερειακός φορέας εκμετάλλευσης ραδιοτηλεόρασης και τηλεπικοινωνιών χρειάστηκε ένα αξιόπιστο σύστημα οπτικής μετάδοσης για να διασυνδέσει δύο μεγάλα κέντρα παροχής υπηρεσιών που βρίσκονται σε απόσταση περίπου 200 χλμ. μεταξύ τους.

Ο στόχος ήταν η δημιουργία ενός οπτικού δικτύου μεταφοράς επιπέδου φορέα ικανού να υποστηρίζει πολλαπλές υπηρεσίες κρίσιμης σημασίας, συμπεριλαμβανομένης της ψηφιακής τηλεοπτικής μετάδοσης, της ευρυζωνικής πρόσβασης στο Διαδίκτυο,Διαδραστικές υπηρεσίες IPTV, και διαβίβαση δεδομένων.

Για να εξασφαλιστεί η υψηλή διαθεσιμότητα και η μελλοντική επεκτασιμότητα, ο φορέας εκμετάλλευσης εφάρμοσε μια αρχιτεκτονική διπλής διαδρομής μετάδοσης ινώνOTN (Δίκτυο Οπτικής Μεταφοράς),DWDM (Dense Wavelength Division Multiplexing), και τεχνολογίες οπτικής μετάδοσης CWDM.

Η λύση παρέχει υψηλής χωρητικότητας οπτική μεταφορά, ευέλικτη επέκταση μήκους κύματος και πολυεπίπεδη προστασία για να εξασφαλιστεί η αδιάλειπτη παροχή υπηρεσιών σε ολόκληρο το δίκτυο.

Προκλήσεις του Δικτύου

Μεταφορά ινών μεγάλης απόστασης με υψηλές απαιτήσεις αξιοπιστίας

Η απόσταση μετάδοσης μεταξύ των δύο θέσεων εξυπηρέτησης ξεπέρασε τα 200 χλμ., γεγονός που απαιτεί μια ισχυρή λύση οπτικής μεταφοράς ικανή να διατηρεί σταθερή ποιότητα σήματος σε πολλαπλές διαστάσεις ινών.

Η υφιστάμενη υποδομή ινών αποτελείται από:

Πρωταρχική διαδρομή οπτικών ινών:

• Περίπου 195 χλμ. συνολική απόσταση
• 6 οπτικές διαστάσεις
• Πολλαπλές ενδιάμεσες θέσεις διαθέσιμες για οπτική ενίσχυση

Δρόμος δευτερογενούς προστασίας από ίνες:

• Περίπου 213 χλμ. συνολική απόσταση
• 10 οπτικές διαστάσεις
• Πολλαπλές τοποθεσίες ενισχύσεως υποστήριξης

Το δίκτυο έπρεπε να παρέχει:

• Μεταφορά υψηλής διαθεσιμότητας
• Αυτόματη αλλαγή προστασίας
• Παροχή υπηρεσιών χαμηλής καθυστέρησης
• Η δυνατότητα μελλοντικής επέκτασης του εύρους ζώνης
• Υποστήριξη πολλαπλών διεπαφών υπηρεσιών

Αρχιτεκτονική λύσεων

Προστατευόμενο σύστημα μετάδοσης OTN + DWDM διπλής διαδρομής

Η εφαρμοζόμενη λύση υιοθετεί μια διπλή οπτική αρχιτεκτονική διαδρομής χρησιμοποιώντας εξοπλισμό μετάδοσης με βάση το OTN σε συνδυασμό με την τεχνολογία πολλαπλασιασμού μήκους κύματος DWDM.

Η αρχιτεκτονική δικτύου περιλαμβάνει:

• Πλατφόρμα οπτικού δικτύου μεταφορών (OTN)
• Σύστημα πολλαπλασιασμού διαίρεσης μήκους κύματος DWDM
• Προστασία οπτικών γραμμών (OLP)
• Οπτικές μονάδες ενισχυτικής ενέργειας
• Ενσωματωμένο σύστημα διαχείρισης δικτύου

Το σύστημα δημιουργεί μια ανεξάρτητη διαδρομή προστασίας μεταξύ των δύο κεντρικών τοποθεσιών, εξασφαλίζοντας συνεχή λειτουργία ακόμη και σε περίπτωση διακοπής των ινών ή βλάβης του οπτικού εξοπλισμού.

Δυναμικό μεταφοράς και υποστήριξη υπηρεσιών

Οπτική μεταφορά 10GbE υψηλής χωρητικότητας

Το σύστημα υποστηρίζει ελάχιστη χωρητικότητα μετάδοσης 40Gbps, με επεκτάσιμη επέκταση μήκους κύματος για μελλοντική ανάπτυξη δικτύου.

Η τρέχουσα ανάπτυξη υπηρεσιών περιλαμβάνει:

Κάθε χώρος παρέχει πολλαπλές διεπαφές υπηρεσιών 10GbE, επιτρέποντας ευέλικτη συγκέντρωση και μεταφορά υπηρεσιών.

Βασικά τεχνικά χαρακτηριστικά

1. ΔΕΔΜ-Βασμένη Οπτική Μεταφορά Μακροδιαστημικής Διαδρομής

Το σύστημα υποστηρίζει:

• Λειτουργία μήκους κύματος ζώνης C και ζώνης L
• ΔΕΥ-Τ Γ.694.1 συμμορφούμενο σχεδιασμό μήκους κύματος
• Διαχωρισμός καναλιών 50 GHz / 100 GHz
• Ελάχιστο 8 κανάλια μήκους κύματος
• Δυνατότητα 10Gbps ή μεγαλύτερη ανά μήκος κύματος

Η αρχιτεκτονική DWDM επιτρέπει την αποτελεσματική χρήση των υφιστάμενων πόρων ινών χωρίς πρόσθετη ανάπτυξη ινών.

2Πολυεπίπεδης προστασία δικτύου

Για τη βελτίωση της αξιοπιστίας του δικτύου, εφαρμόζονται πολλοί μηχανισμοί προστασίας:

Προστασία οπτικού στρώματος

• Προστασία οπτικών γραμμών 1+1
• Προστασία διπλών οδών ινών
• Αυτοματοποιημένη εναλλαγή οπτικής διαδρομής

Προστασία στρώματος μεταφοράς

• Προστασία καναλιών OTN
• Προστασία σε επίπεδο υπηρεσίας
• Μηχανισμός αποκατάστασης της κυκλοφορίας

Η πλήρης αρχιτεκτονική προστασίας εξασφαλίζει ταχεία ανάκαμψη και ελαχιστοποιεί τις διακοπές της υπηρεσίας.

3Προηγμένη τεχνολογία οπτικής ενίσχυσης.

Για τη μετάδοση μεγάλων αποστάσεων, οι οπτικές ενότητες ενισχυτή χρησιμοποιούνται σε ενδιάμεσες θέσεις.

Οι βασικές δυνατότητες περιλαμβάνουν:

• Αυτοματοποιημένος έλεγχος ισχύος (AGC)
• Βελτιστοποίηση της επίπεδης απόδοσης
• Πολυκαναλική οπτική εξισορρόπηση ισχύος
• Σταθερή ενίσχυση σήματος μεγάλων αποστάσεων

Αυτές οι λειτουργίες διατηρούν σταθερή οπτική απόδοση σε διαφορετικά μήκη κύματος και αποστάσεις μετάδοσης.

4Ολοκληρωμένη παρακολούθηση και διαχείριση του δικτύου

Το οπτικό σύστημα μεταφοράς ενσωματώνει συγκεντρωτικές δυνατότητες παρακολούθησης.

Η πλατφόρμα διαχείρισης παρέχει παρακολούθηση σε πραγματικό χρόνο των ακόλουθων:

• Επίπεδα οπτικής ισχύος
• Κατάσταση λέιζερ
• Πληροφορίες θερμοκρασίας
• Ποιότητα οπτικού σήματος
• Ποσοστό σφάλματος bits (BER)
• Κατάσταση λειτουργίας του εξοπλισμού

Το σύστημα υποστηρίζει:

• Παρακολούθηση με βάση το SNMP
• Απομακρυσμένη διαχείριση δικτύου
• Ανάλυση επιδόσεων
• Αναφορά συναγερμού βλάβης

Απόδοση και αξιοπιστία

Το εγκατεστημένο οπτικό σύστημα μεταφοράς παρέχει επιδόσεις επιπέδου μεταφορέα με:

• Δυνατότητα BER καλύτερη από 10−12
• Υψηλή απομόνωση καναλιών
• Σταθερή μετάδοση μήκους κύματος
• Γρήγορη αλλαγή προστασίας
• Διαθεσιμότητα δικτύου 24/7.

Η αρθρωτή αρχιτεκτονική υλικού επιτρέπει μελλοντικές αναβαθμίσεις χωρίς την αντικατάσταση της υφιστάμενης υποδομής μεταφοράς.

Η κλιμακωτότητα και η μελλοντική επέκταση

Η λύση σχεδιάστηκε με γνώμονα τη μακροπρόθεσμη εξέλιξη του δικτύου.

Οι μελλοντικές δυνατότητες αναβάθμισης περιλαμβάνουν:

• Αύξηση των καναλιών μήκους κύματος
• Επέκταση της ικανότητας μεταφοράς
• Υποστήριξη οπτικών διεπαφών υψηλής ταχύτητας
• Προσθήκη πρόσθετων καρτών υπηρεσίας
• Μετανάστευση προς δίκτυα OTN υψηλότερης χωρητικότητας

Η ευέλικτη πλατφόρμα επιτρέπει στους φορείς εκμετάλλευσης να επεκτείνουν το εύρος ζώνης σύμφωνα με τις μελλοντικές απαιτήσεις ευρυζωνικών και πολυμέσων υπηρεσιών.

Περιβάλλον ανάπτυξης

Ο οπτικός εξοπλισμός μεταφοράς υποστηρίζει συνθήκες λειτουργίας τηλεπικοινωνιακής ποιότητας:

• Τυποποιημένη εγκατάσταση σε ράφι
• Συνδυασμός τροφοδοσίας 220V AC
• Ευρύ φάσμα θερμοκρασιών λειτουργίας
• Βιομηχανικό σχέδιο υψηλής αξιοπιστίας

Το σύστημα είναι κατάλληλο για:

• Δίκτυα ραδιοτηλεοπτικής μετάδοσης
• Δίκτυα ραχοκοκαλιάς τηλεπικοινωνιών
• Δίκτυα κυβερνητικών επικοινωνιών
• Δίκτυα οπτικοακουστικών
• Οπτική υποδομή κρίσιμης σημασίας για την αποστολή

Σενάριο εφαρμογής

Το έργο αυτό καταδεικνύει πώς η τεχνολογία οπτικής μετάδοσης OTN και DWDM μπορεί να χρησιμοποιηθεί για την κατασκευή ενός αξιόπιστου δικτύου επικοινωνιών μεγάλων αποστάσεων για:

• Ψηφιακή τηλεοπτική μετάδοση
• Παροχή υπηρεσιών IPTV
• Μεταφορά ευρυζωνικού Διαδικτύου
• Εταιρική επικοινωνία δεδομένων
• Περιφερειακή δικτυακή σύνδεση τηλεπικοινωνιών

Με τον συνδυασμό προστασίας ινών διπλής διαδρομής, πολλαπλασιασμού μήκους κύματος και ευφυούς οπτικής διαχείρισης, η λύση παρέχει μια υψηλής διαθεσιμότητας και κλιμακώσιμη υποδομή οπτικής μεταφοράς.

Σημαντικά σημεία του έργου

✓ Δίκτυο μετάδοσης ινών μεγάλης απόστασης άνω των 200 χιλιομέτρων
✓ Αρχιτεκτονική προστασίας διπλών οδών ινών
✓ Δυνατότητα οπτικής μεταφοράς 40Gbps
✓ Πολλαπλές διεπαφές υπηρεσιών 10GbE
✓ OTN + DWDM ολοκληρωμένη λύση μετάδοσης
✓ Προστασία οπτικής γραμμής (OLP) για υψηλή διαθεσιμότητα
✓ Διαχείριση δικτύου σε επίπεδο φορέα
✓ Ικανότητα επέκτασης εύρους ζώνης μελλοντικής επίδειξης
