Κεντρική μετάδοση βίντεο με ίνες για το κυβερνητικό έργο της Σιγκαπούρης

Ιστορικό έργου

Ως μέρος ενός προγράμματος εκσυγχρονισμού της υποδομής ασφάλειας σε εθνικό επίπεδο, μια κυβερνητική υπηρεσία στη Σιγκαπούρη αναβάθμισε το παλαιού τύπου αναλογικό δίκτυο CCTV για να βελτιώσει την αξιοπιστία μετάδοσης, να απλοποιήσει την κεντρική παρακολούθηση και να βελτιώσει τη μακροπρόθεσμη συντήρηση του συστήματος.

Αν και οι κάμερες παρακολούθησης παρέμειναν αναλογικές, η ραχοκοκαλιά μετάδοσης απαιτούσε ένα πιο ισχυρό μέσο επικοινωνίας ικανό να εξαλείφει τις ηλεκτρομαγνητικές παρεμβολές, να υποστηρίζει την κεντρική διαχείριση του εξοπλισμού και να διασφαλίζει σταθερή λειτουργία σε κρίσιμα για την αποστολή περιβάλλοντα.

Για την ικανοποίηση αυτών των απαιτήσεων, το έργο υιοθέτησε την OLYCOMΜετατροπέας βίντεο οπτικών ινώνλύση που διαθέτει αυτόνομους πομπούς, δέκτες τοποθετημένους σε rack και ένα κεντρικό πλαίσιο 18 θέσεων για τη συγκέντρωση εξοπλισμού.

Προκλήσεις έργου

Τα κυβερνητικά συστήματα επιτήρησης απαιτούν σημαντικά υψηλότερη αξιοπιστία από τα συμβατικά εμπορικά συστήματα CCTV. Κατά τον σχεδιασμό του συστήματος, έπρεπε να αντιμετωπιστούν διάφορες τεχνικές προκλήσεις:

• Οι υπάρχουσες αναλογικές κάμερες έπρεπε να διατηρηθούν για να ελαχιστοποιηθεί το κόστος αντικατάστασης.
• Τα σήματα βίντεο έπρεπε να μεταδίδονται μέσω οπτικής ίνας χωρίς υποβάθμιση.
• Το κέντρο παρακολούθησης απαιτούσε κεντρική εγκατάσταση εξοπλισμού για απλοποιημένη συντήρηση.
• Απαιτείται αποτελεσματική διαχείριση πολλαπλών καναλιών επιτήρησης μέσα σε ένα συμπαγές δωμάτιο ελέγχου.
• Το σύστημα μετάδοσης έπρεπε να λειτουργεί συνεχώς με ελάχιστες απαιτήσεις συντήρησης.
• Η σταθερή ποιότητα βίντεο ήταν απαραίτητη για τις μακροπρόθεσμες κυβερνητικές επιχειρήσεις ασφάλειας.

Ως εκ τούτου, η ομάδα μηχανικών επέλεξε μια αρχιτεκτονική μετάδοσης βίντεο με οπτικές ίνες αντί για την παραδοσιακή ομοαξονική καλωδίωση.

Λύση OLYCOM

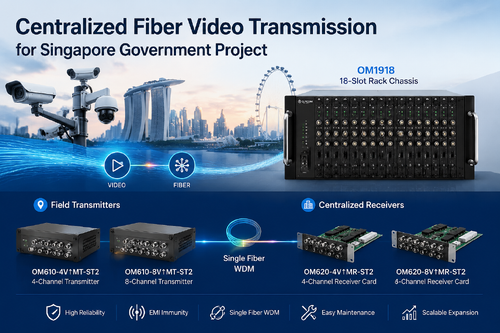

Το έργο χρησιμοποίησε έναν συνδυασμό αυτόνομων πομπών, δεκτών τοποθετημένων σε rack και ενός πλαισίου rack 18 θέσεων για την κατασκευή ενός κεντρικού συστήματος αναλογικής μετάδοσης βίντεο.

Προϊόντα που έχουν αναπτυχθεί

Πομποί βίντεο

OM610-4V↑MT-ST2

• Αναλογικός πομπός οπτικών ινών βίντεο 4 καναλιών
• Αυτόνομος Τύπος
• Multimode Single Fiber
• Οπτικός σύνδεσμος ST
• 2 km Απόσταση μετάδοσης

OM610-8V↑MT-ST2


• Αναλογικός πομπός οπτικών ινών βίντεο 8 καναλιών
• Αυτόνομος Τύπος
• Multimode Single Fiber
• Οπτικός σύνδεσμος ST
• 2 km Απόσταση μετάδοσης

Δέκτες βίντεο

OM620-4V↑MR-ST2


• Αναλογικός δέκτης οπτικών ινών βίντεο 4 καναλιών
• Τύπος κάρτας Rack

OM620-8V↑MR-ST2

• Αναλογικός δέκτης οπτικών ινών βίντεο 8 καναλιών
• Τύπος κάρτας Rack

Κεντρικός Εξοπλισμός

OM1918

• Rack οπτικού μετατροπέα βίντεο 18 θέσεων
• Διπλή είσοδος ρεύματος AC100–240V
• Εγκατάσταση κάρτας με δυνατότητα εναλλαγής
• Κεντρική διαχείριση ραφιών

Αρχιτεκτονική Συστήματος

Κάθε τοποθεσία επιτήρησης εγκατέστησε αυτόνομους πομπούς βίντεο οπτικών ινών κοντά στις αναλογικές κάμερες.

Οι πομποί μετέτρεψαν πολλαπλά αναλογικά κανάλια βίντεο σε οπτικά σήματα και τα μετέδιδαν μέσω μιας ίνας πολλαπλών λειτουργιών χρησιμοποιώντας την τεχνολογία WDM.

Στην κεντρική αίθουσα παρακολούθησης, τοποθετήθηκαν κάρτες δεκτών τύπου rack μέσα στο πλαίσιο 18 θέσεων OM1918.

Αυτή η αρχιτεκτονική επέτρεψε τον τερματισμό, την οργάνωση και τη διαχείριση όλων των εισερχόμενων καναλιών βίντεο από διαφορετικές τοποθεσίες πεδίου σε ένα μόνο rack εξοπλισμού.

Σε σύγκριση με την ανάπτυξη δεκάδων ανεξάρτητων επιτραπέζιων δεκτών, η λύση που τοποθετείται σε rack μείωσε σημαντικά τον χώρο του ντουλαπιού ενώ απλοποιούσε τη μελλοντική επέκταση και συντήρηση.

Ο σχεδιασμός διπλής ισχύος του rack OM1918 βελτίωσε επίσης τη διαθεσιμότητα του συστήματος, μια σημαντική παράμετρο για την υποδομή κρατικής επιτήρησης που λειτουργεί όλο το εικοσιτετράωρο.

Γιατί μια αρχιτεκτονική ραφιών 18 θέσεων;

Ένα από τα βασικά σχεδιαστικά σημεία αυτού του έργου ήταν η υιοθέτηση ενός κεντρικού πλαισίου δέκτη αντί για πολλαπλούς αυτόνομους δέκτες.

Η αρχιτεκτονική rack 18 θέσεων παρείχε αρκετά λειτουργικά πλεονεκτήματα:

Κεντρική Διαχείριση Εξοπλισμού

Όλες οι κάρτες δεκτών εγκαταστάθηκαν μέσα σε ένα περίβλημα rack, επιτρέποντας στους μηχανικούς να παρακολουθούν, να αντικαθιστούν ή να επεκτείνουν τις μονάδες χωρίς να ενοχλούν τον παρακείμενο εξοπλισμό.

Υψηλότερη αξιοπιστία συστήματος

Η διπλή τροφοδοσία εναλλασσόμενου ρεύματος μείωσε τον κίνδυνο διακοπής της υπηρεσίας ενώ υποστηρίζει συνεχείς λειτουργίες επιτήρησης 24/7.

Βελτιστοποίηση χώρου

Ένα μόνο πλαίσιο OM1918 φιλοξενούσε πολλαπλές κάρτες δεκτών, μειώνοντας σημαντικά την πληρότητα του rack σε σύγκριση με αυτόνομες συσκευές.

Απλοποιημένη Συντήρηση

Οι μονάδες δέκτη με δυνατότητα σύνδεσης εν θερμώ επέτρεψαν στο προσωπικό συντήρησης να αντικαταστήσει μεμονωμένες κάρτες χωρίς να τερματίσει τη λειτουργία του πλήρους συστήματος επιτήρησης.

Μελλοντική επεκτασιμότητα

Θα μπορούσαν να εγκατασταθούν πρόσθετες κάρτες δεκτών καθώς προστέθηκαν κάμερες παρακολούθησης, προστατεύοντας τη μακροπρόθεσμη επένδυση του πελάτη.

Τεχνικά Πλεονεκτήματα

Η αναπτυσσόμενη λύση μετατροπέα βίντεο οπτικών ινών προσφέρει πολλά τεχνικά πλεονεκτήματα που είναι ιδιαίτερα πολύτιμα σε κυβερνητικά έργα ασφάλειας.

Ασυμπίεστη μετάδοση βίντεο

Το σύστημα παρέχει ψηφιακά κωδικοποιημένο αναλογικό βίντεο 8-bit χωρίς συμπίεση, διατηρώντας την ποιότητα της εικόνας για παρακολούθηση και καταγραφή αποδεικτικών στοιχείων.

Ανοσία σε ηλεκτρομαγνητικές παρεμβολές

Σε αντίθεση με το ομοαξονικό καλώδιο, η μετάδοση οπτικών ινών είναι απρόσβλητη σε EMI και RFI, καθιστώντας την ιδανική για εγκαταστάσεις κοντά σε ηλεκτρική υποδομή και αστικά περιβάλλοντα.

Μετάδοση WDM μονής ίνας

Με τη χρήση της τεχνολογίας WDM, η αμφίδρομη επικοινωνία επιτυγχάνεται σε μία μόνο οπτική ίνα, μειώνοντας την κατανάλωση πόρων ινών ενώ απλοποιεί την εγκατάσταση.

Ανάπτυξη Plug-and-Play

Δεν απαιτείται οπτική ρύθμιση ή περίπλοκη διαμόρφωση, επιτρέποντας γρήγορη εγκατάσταση και ελαχιστοποίηση του χρόνου θέσης σε λειτουργία.

Ποιότητα μετάδοσης βίντεο

Η λύση υποστηρίζει μορφές βίντεο NTSC, PAL και SECAM, ενώ διατηρεί σταθερή ποιότητα εικόνας σε όλη την απόσταση μετάδοσης.

Συνεχής Κυβερνητική Λειτουργία

Με σχεδιασμό βιομηχανικής ποιότητας, δείκτες κατάστασης LED, κεντρική διαχείριση rack και υψηλή αξιοπιστία του συστήματος, η λύση είναι κατάλληλη για δίκτυα επιτήρησης κρίσιμων για την αποστολή.

Αποτελέσματα Έργου

Μετά την ανάπτυξη, το κυβερνητικό δίκτυο επιτήρησης πέτυχε αρκετές λειτουργικές βελτιώσεις.

Το κεντρικό κέντρο παρακολούθησης έγινε πολύ πιο εύκολο στη διαχείριση λόγω της υιοθέτησης καρτών δεκτών που τοποθετούνται σε rack.

Η μετάδοση οπτικών ινών εξάλειψε τις παρεμβολές και την υποβάθμιση του σήματος που συνήθως συνδέονται με τις αναλογικές ομοαξονικές εγκαταστάσεις μεγάλων αποστάσεων.

Η απόδοση συντήρησης βελτιώθηκε επειδή οι τεχνικοί μπορούσαν να αναγνωρίσουν γρήγορα την κατάσταση της μονάδας μέσω ενδείξεων LED και να αντικαταστήσουν μεμονωμένες κάρτες δεκτών χωρίς να επηρεάσουν τα υπόλοιπα κανάλια.

Η αρθρωτή αρχιτεκτονική προετοίμασε επίσης το δίκτυο παρακολούθησης για μελλοντική επέκταση της κάμερας χωρίς να απαιτούνται σημαντικές τροποποιήσεις υποδομής.

Το πιο σημαντικό, η κυβερνητική υπηρεσία απέκτησε μια εξαιρετικά αξιόπιστη πλατφόρμα αναλογικής μετάδοσης βίντεο, ικανή να υποστηρίζει συνεχή παρακολούθηση ασφαλείας με σταθερή ποιότητα εικόνας και απλοποιημένη συντήρηση.

Σύναψη

Για οργανισμούς που συνεχίζουν να λειτουργούν αναλογική υποδομή CCTV ενώ απαιτούν υψηλότερη αξιοπιστία μετάδοσης, κεντρική διαχείριση και μακροπρόθεσμη επεκτασιμότητα, η OLYCOMΟπτικός μετατροπέας βίντεοΗ λύση παρέχει μια αποτελεσματική διαδρομή μετάβασης.

Συνδυάζοντας αυτόνομους πομπούς πεδίου, κάρτες δέκτη τοποθετημένες σε rack και το πλαίσιο 18 θέσεων OM1918, αυτό το κυβερνητικό έργο της Σιγκαπούρης δείχνει πώς το αναλογικό βίντεο μπορεί να μεταφερθεί αξιόπιστα μέσω οπτικών ινών, επιτυγχάνοντας παράλληλα επαγγελματική κεντρική διαχείριση εξοπλισμού.

Είτε αναπτύσσονται σε κρατικές εγκαταστάσεις, κόμβους μεταφορών, επιχειρήσεις κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις ή κρίσιμες υποδομές, οι λύσεις αναλογικού βίντεο μέσω οπτικών ινών της OLYCOM προσφέρουν αξιόπιστη απόδοση, απλοποιημένη συντήρηση και ευέλικτη επέκταση για σύγχρονα δίκτυα επιτήρησης.
