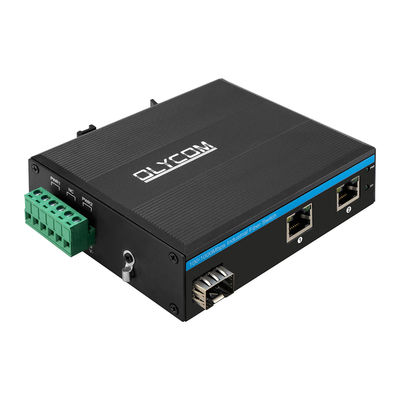

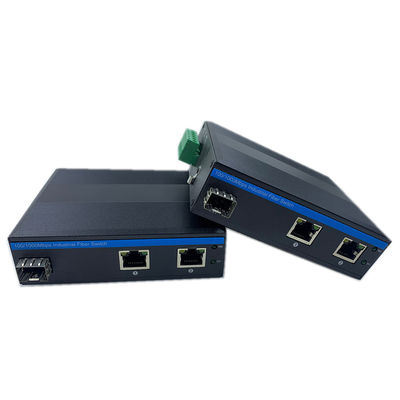

Ολυκόμ Gigabit 15.4W 30W PoE Rugged Network Switch
Εισαγωγή του βιομηχανικού διακόπτη Ethernet
Η σειρά IM-FP122GE είναι ο βιομηχανικός διακόπτης PoE ινών 10/100/1000 Mbps που διαθέτει
- Συμμόρφωση με την IEEE802.3af/at
- Παροχή ενεργού PoE ((DC48V) σε IP κάμερες PoE, WAP κλπ. μέσω καλωδίου χαλκού κατηγορίας 5 ή άνω
- 1x100/1000Mbps αυτοαποσυντονιστικές θύρες SFP
- 2x10/100/1000Mbps Αυτοαναγνώριση RJ45, IEEE 802.3af/με ισχύ σε 1~2 θύρες
- Ανίχνευση των συνθηκών PoE ((Non-PoE, 802.3af/at compliant) του συνδεδεμένου ηλεκτρικού εξοπλισμού
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Εγκατάσταση DIN σιδηροτροχιάς ή τοίχου
- Πεδίο ισχύος έως 100 μέτρα
- Συμμόρφωση με τα πρότυπα FCC και CE
- Θέρμανση περιβάλλοντος λειτουργίας: -40°C75°C
Ο αξιόπιστος σχεδιασμός βιομηχανικής ποιότητας θα μπορούσε να εξασφαλίσει συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.
Προδιαγραφή βιομηχανικού διακόπτη ινών
| Ονομασία του προϊόντος |
Gigabit Unmanaged Industrial PoE Fiber Switch ((1F+2TP) |
| Αριθμός μοντέλου. |
IM-FP122GE |
| Λιμάνι |
1x100/1000M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
2x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 6Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 8.928Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργός: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
Σχετικά με το PoE
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~4)
Συνολικός προϋπολογισμός: 120W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
Καταναλώσεις ενέργειας: πλήρης φόρτιση χωρίς PoE≤5W
Δικτύωση PoE: 1/2 (V+), 3/6 (V-)
Βιομηχανικά πρότυπα
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
Πιστοποίηση
Ειδικότερα, το σημείο 5.2.3.3 του παρόντος παραρτήματος ισχύει για τα συστήματα ηλεκτρονικής μετάδοσης.
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
Κατάλογος συσκευασίας
- 1pc διακόπτης
- Εγχειρίδιο χρήσης 1pc
Σημείωση
Συσκευές ((DIN σιδηροδρομική στήριξη, οπτική μονάδα, παροχή ενέργειας, patchcord, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σύνολο από εμάς
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κύριας θήκης: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg
| Βιομηχανική οπτική μονάδα |
| Επικαιροποιημένο |
100BASE-FX ((850nm) |
| Επικαιροποιημένο |
100BASE-FX |
| Επικαιροποιημένο |
100BASE-LX |
| Επικαιροποιημένο |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Ε20Δ-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| Επικαιροποιημένο |
1000BASE-SX |
| Επικαιροποιημένο |
1000BASE-SX ((1310nm) |
| Εφαρμογή του παρόντος κανονισμού. |
1000BASE-LX |
| Επικαιροποιημένο |
1000BASE-EX |
| ΟΣΒΛ1Γ20Δ-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Γ20Δ-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Βιομηχανική παροχή ενέργειας DIN |
| Δοκιμαστική μονάδα |
Δοκιμαστικό σύστημα |
| Δοκιμαστική μονάδα |
AC220V έως DC48V2.5A, -40°C ̇ 70°C |
Εφαρμογή του διακόπτη CCTV PoE
