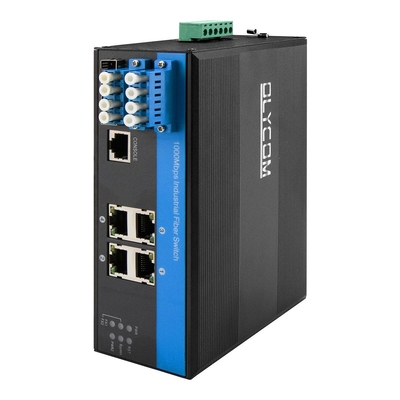

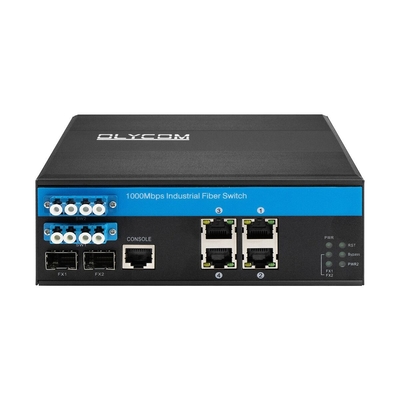

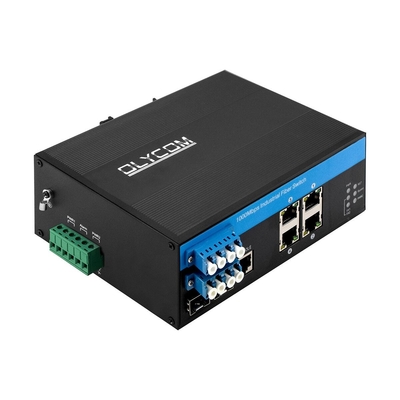

Διαχειριζόμενος βιομηχανικός διακόπτης L2 με λειτουργία παράκαμψης 2*2B
Σύνδεσμος SM LC για την προστασία οπτικής γραμμής
Βασικά χαρακτηριστικά του διαχειριζόμενου διακόπτη οπτικής παράκαμψης
Το IM-FBS240GW είναι ένας διακόπτης παράκαμψης βιομηχανικών ινών 10/100/1000 Mbps που υποστηρίζει τα ακόλουθα χαρακτηριστικά
- Διπλή είσοδος ισχύος μεγάλης τάσης
- Διαχείριση Web GUI
- Εγκατάσταση σιδηροτροχιάς
- Πιστοποίηση FCC και CE
Και ως αναπόσπαστο μέρος του οπτικού συστήματος επικοινωνίας και προστασίας, η παράκαμψη ινών είναι εξαιρετικά αξιόπιστη και σταθερή για διαφορετικές ανάγκες οπτικής διαδρομής, όπως
- Δίκτυο μητροπολιτικής περιοχής (MAN)
- Δυναμική διαμόρφωση της πολλαπλασιασμού πρόσθεσης/αποσύνδεσης
- Παρακολούθηση του συστήματος
- Ερευνητικά εργαστήρια
Εν τω μεταξύ, ο διακόπτης περάσματος ινών χαρακτηρίζει
- Μικρή απώλεια εισαγωγής
- Ευρύ εύρος μήκους κύματος
- Ακτινοβολία χαμηλού καναλιού
Προδιαγραφή βιομηχανικού πλήρους κιβωτίου gigabit
|
Ονομασία του προϊόντος
|
10/100/1000Mbps Διαχειριζόμενη βιομηχανική Διακόπτης παράκαμψης ινών (2F+4TP)
|
|
Αριθμός μοντέλου.
|
- Ναι, ναι.FΒS240GW
|
|
Λιμάνι
|
2 x2.5G Λιμάνι SFP
SM:1310nm/1550nm,20 χλμ.;1490nm/1550nm,40~120 χιλιόμετρα;ΜΜ:1310nm,2 χιλιόμετρα;4x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Τύπος
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Ειδικότητα του VLAND
|
4096
|
|
Τετραγωνισμός Jumbo
|
9.6KB
|
|
Πίνακας διευθύνσεων MAC
|
8K
|
|
Ειδικότητες εναλλαγής
|
Τρόπος μετάδοσης: αποθήκευση και προώθηση
Διάφραση ζώνης του συστήματος:58Gbps (μη κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M Μέγεθος φλας: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερη προστατευόμενη στρεβλωμένη ζεύξη ((≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
Φώτα LED
|
Ηλεκτρική ενέργεια, δίκτυο, ίνες, παράκαμψη
|
|

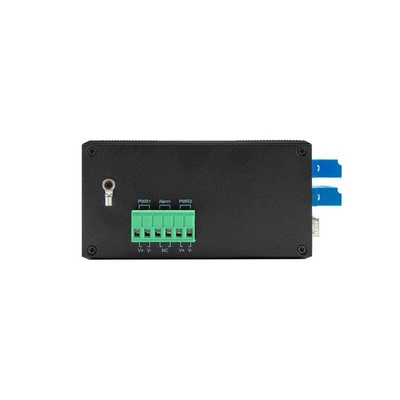

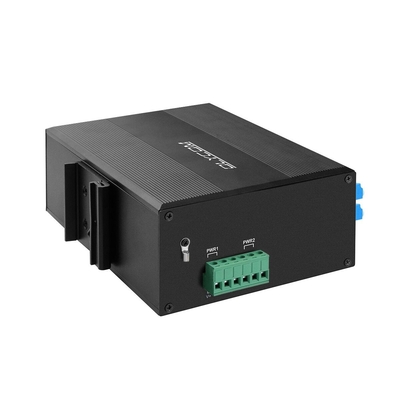

Ηλεκτρική τροφοδοσία
|
Τεχνική ένταση:Δ.Σ.12-52V;Δύναμη χωρίς φορτίο:5W;
Αντίστροφη σύνδεση:υποστήριξη
|
|
Περιβάλλον
|
ΕργασίαΤemp: -40°75°C;ΑποθήκευσηΤemp: -40° ≈ 85°C;Υγρασία εργασίας: 10%~90%,μη συμπυκνωτικά;Η υγρασία αποθήκευσης: 10%~95%,μη συμπυκνωτικά
|
|
Βιομηχανικά πρότυπα
|
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3, EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Περισσότερη ένταση) Επίπεδο 3, EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8;Ελέγχος κυκλοφορίας: NEMA-TS2;Δονήσεις:IEC 60068-2-6;Ελεύθερη πτώση:IEC 60068-2-32;Σοκ:IEC 60068-2-27;Σιδηροδρομική κυκλοφορία: EN 50121-4
|
|
Ασφάλεια
|
Σημείωση CE, εμπορική;Ειδικότερα:
|
|
Μηχανικές πληροφορίες
|
Κέλυφος:Κορφωτό μεταλλικό κέλυφος;Τάξη ασφαλείας: IP40;
Μέγεθος:155 x113x 60 mm;
|
|
Εγγύηση
|
3 έτη
|
|
Παράκαμψη ινών
|
|
Κατηγορία
|
Μονάδα
|
Προδιαγραφές
|
|
Περιοχή μήκους κύματος
|
nm
|
850±40/1300±40
|
1260~1650
|
|
μήκος κύματος δοκιμής
|
nm
|
Καθαρό νερό
|
1310/1550
|
|
Εισαγωγή απώλειας
|
dB
|
Τύπος:0.6 Μαξ:1.0
|
Τύπος:0.6 Μαξ:1.0
|
|
Απώλεια απόδοσης
|
dB
|
ΜΜ≥30 SM≥50
|
|
Διασταυρούμενη ακρόαση καναλιών
|
dB
|
ΜΜ≥35 SM≥55
|
|
Απώλεια πόλωσης
|
dB
|
≤0.05
|
|
Απώλεια μήκους κύματος
|
dB
|
≤0.05
|
|
Απώλεια θερμοκρασίας
|
dB
|
≤0.05
|
|
Επαναληψιμότητα
|
dB
|
≤0.05
|
|
Δραστηριακή τάση
|
v
|
3.3V-5V
|
|
Ζωή χρήσης
|
φορές
|
≥ 100000000
|
|
Χρόνος αλλαγής
|
ms
|
≤ 10
|
|
Οπτική ισχύς μετάδοσης
|
μv
|
≤ 500
|
|
Θερμοκρασία λειτουργίας
|
Οκ
|
-20~+70
|
|
Θέρμανση αποθήκευσης
|
Οκ
|
-40~+85
|
Εφαρμογή
Βήματα παραγωγής
Εξεργασία με συγκόλληση: Ζυγίστε τα απαραίτητα εξαρτήματα
Καθαρισμός: Για την αποφυγή τυχόν δυσλειτουργίας λόγω σκόνης ή απομειγμάτων στις πλακέτες PCB.
ΣυγκρότησηΑποτελεί συστατικά ενός προϊόντος, όπως πάνελ, βίδες, πλακέτες PCB.
Δοκιμές: Για να βεβαιωθείτε ότι το προϊόν λειτουργεί καλά μετά την συναρμολόγηση
Γήρανση: Για να ελέγξει εάν το προϊόν μπορεί να λειτουργήσει ομαλά για μεγάλο χρονικό διάστημα χωρίς οποιαδήποτε μικρότερα προβλήματα, όπως δείκτες LED, τάση.
Δοκιμές: Για να δοκιμάσει εάν το προϊόν μπορεί να επεξεργαστεί δεδομένα ή σήματα βίντεο σωστά.
Δοκιμές QC: Αυτός είναι ο τρίτος και τελευταίος έλεγχος της ποιότητας του προϊόντος.
Όταν όλα τα παραπάνω ολοκληρωθούν, το προϊόν θα βγει στην αγορά.
Γενικά ερωτήματα:
Τι είναι οπτική παράκαμψη;
Α: ονομάζεται επίσης TAP παράκαμψης που χρησιμοποιείται για την αυτόματη εναλλαγή ελαττωματικών κόμβων όταν συμβαίνουν διακοπές ρεύματος ή βλάβες, αυτό εξασφαλίζει την πλήρη οπτική μετάδοση.
Πού χρησιμοποιείται;
Α: Χρησιμοποιείται κυρίως για την πρόληψη διακοπών δικτύου, την προστασία του δικτύου ή τον έλεγχο του συστήματος δικτύωσης στις οπτικές τηλεπικοινωνίες.
Μπορεί να χρησιμοποιηθεί σε αρχιτεκτονικές δακτυλικών ή γραμμικών δικτύων ινών, όπως συστήματα επικοινωνίας σιδηροδρόμων, αυτοματισμός εργοστασίων και υποσταθμοί ηλεκτρικής ενέργειας.
Ποιες είναι οι επιλογές παραγγελίας;
Α: Υπάρχει σύνδεσμος SC singlemode ((4 λιμάνι), LC singlemode ((4 λιμάνι και 8 λιμάνι) και LC multimode ((4 λιμάνι και 8 λιμάνι) για την επιλογή σας όπως στις παρακάτω φωτογραφίες.
Μπορούν οι οπτικές συσκευές παράκαμψης να λειτουργούν με διαφορετικούς διακόπτες;
Α: Ναι, αυτή η συσκευή είναι περίπου στο επίπεδο οπτικής μετάδοσης και δεν περιλαμβάνει κανένα πρωτόκολλο δικτύου.
Μπορεί να λειτουργεί με οποιονδήποτε διακόπτη διαφορετικών οπτικών ταχυτήτων ((100M/1G/2.5G/10G/25G/40G/100G).
Αν είναι δυνατόν να υποστηρίξει το τοίχο τοποθέτηση;

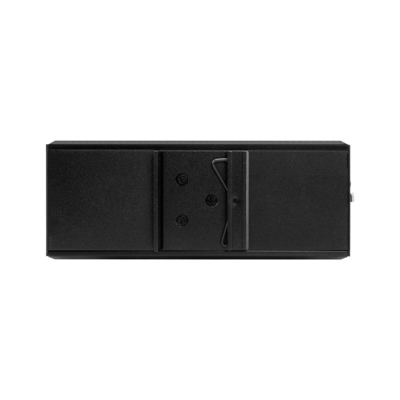

Α: Ναι, η τυποποιημένη εγκατάσταση είναι DIN σιδηρόδρομος.
Θα υπάρχει ένα ζευγάρι κρεμάστρες στη λίστα συσκευασίας.
