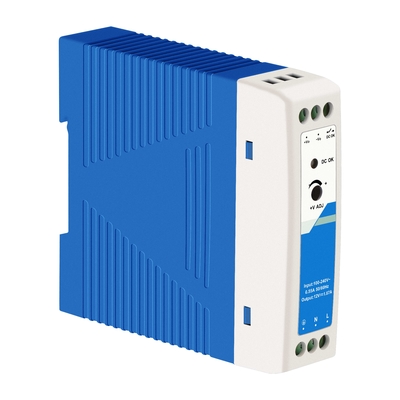

Βιομηχανικό Τροφοδοτικό DIN 12V
Εισαγωγή
Το IM-DAC220/DC12V1.67A μετατρέπει AC220V σε DC12V για βιομηχανικούς διακόπτες PoE που διαθέτουν
- οικονομικά αποδοτικό
- ενεργειακά αποδοτικό
- Καθολική τάση εισόδου 85 - 264VAC ή 120 - 370VDC
- Δέχεται είσοδο AC ή DC (διπλής χρήσης της ίδιας ακίδας)
- Εύρος θερμοκρασίας λειτουργίας περιβάλλοντος: -30℃ έως +70℃
- Υψηλή απόδοση έως 86%, υψηλή αξιοπιστία
- Λειτουργία DC OK
- Προστασία εξόδου από βραχυκύκλωμα, υπερένταση, υπέρταση, υπερθέρμανση
- Υψόμετρο λειτουργίας έως 5000μ
- Δυνατότητα τοποθέτησης σε ράγα DIN TS-35/7.5 ή 15
- Αντοχή σε τάση εισόδου 305VAC για 5 δευτερόλεπτα
- Ασφάλεια σύμφωνα με UL/EN/IEC/BS EN62368, UL61010, UL508
Με καλή απόδοση EMC, ανοσία σε θόρυβο και αξιοπιστία, μπορεί να διασφαλίσει σταθερή και συνεχή λειτουργία του συστήματος αυτοματισμού.
Τεχνικά Δεδομένα
| Είσοδος |
| Στοιχείο |
Συνθήκες Λειτουργίας |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
| Εύρος Τάσης Εισόδου |
Είσοδος AC |
85 |
|
264 |
VAC |
| Είσοδος DC |
120 |
|
370 |
VDC |
| Συχνότητα Τάσης Εισόδου |
Είσοδος AC |
47 |
|
63 |
Hz |
| Ρεύμα Εισόδου |
115VAC |
|
|
0.55 |
A |
| 230VAC |
|
|
0.35 |
| Ρεύμα Εκκίνησης |
115VAC (Ψυχρή Εκκίνηση) |
|
20 |
|
| 230VAC (Ψυχρή Εκκίνηση) |
|
35 |
|
| Ρεύμα Διαρροής |
240VAC |
＜0.5mA |
| Hot Plug |
|
Μη διαθέσιμο |
| Έξοδος |
| Στοιχείο |
Συνθήκες Λειτουργίας |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
| Ακρίβεια Τάσης Εξόδου |
Πλήρες εύρος φορτίου/48V |
|
±1.0 |
|
% |
| Ρύθμιση Γραμμής |
Ονομαστικό φορτίο |
|
±1.0 |
|
| Ρύθμιση Φορτίου |
230VAC |
|
±1.0 |
|
| Ελάχιστο Φορτίο |
0 |
|
|
|
|
| Κυματισμός & Θόρυβος |
Εύρος ζώνης 20MHz
(τιμή κορυφής-κορυφής)
|
|
100 |
120 |
mV |
| Συντελεστής Θερμοκρασίας |
|
|
±0.03 |
|
%/℃ |
| Χρόνος Διατήρησης |
115VAC |
|
20 |
|
ms |
| 230VAC |
|
50 |
|

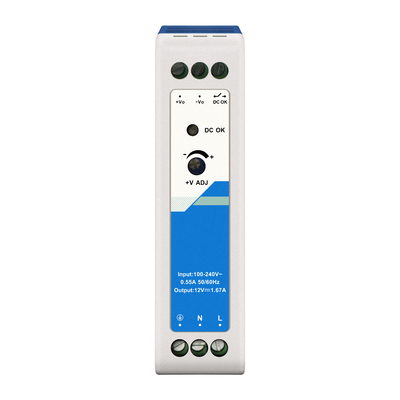

| Σήμα DC OK |
Ρυθμιζόμενη τάση εξόδου
εύρος ADJ
|
9-13.5V/40mA |
| Προστασία Υπερέντασης |
|
≥125% Io, λειτουργία σταθερού ρεύματος, αυτόματη ανάκτηση |
| Προστασία Βραχυκυκλώματος |
|
Λειτουργία σταθερού ρεύματος
ανακτάται αυτόματα
μετά την αφαίρεση της συνθήκης σφάλματος
|
|
Προστασία Υπέρτασης
|
|
≤16.2V |
Έξοδος τάσης υστέρησης
|
| Γενικά |
| Στοιχείο |
Συνθήκες Λειτουργίας |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
|
Δοκιμή Απομόνωσης
|
Είσοδος- |
Δοκιμή ηλεκτρικής αντοχής για 1 λεπτό, ρεύμα διαρροής<10mA |
4000 |
|
|
VAC |
| Είσοδος-Έξοδος |
2000 |
|
|
| Έξοδος- |
500 |
|
|
|
Αντίσταση
Μόνωσης
|
Είσοδος- |
Τάση δοκιμής: 500VDC |
100 |
|
|
MΩ
|
| Είσοδος-Έξοδος |
|
|
| Έξοδος- |
|
|
| Θερμοκρασία Λειτουργίας |
|
-30 |
|
+70 |
℃ |
| Θερμοκρασία Αποθήκευσης |
|
-40 |
|
+85 |
|
| Υγρασία Αποθήκευσης |
Μη συμπυκνούμενη |
10 |
|
95 |
%RH |
| Υγρασία Λειτουργίας |
20 |
|
90 |
| Συχνότητα Μεταγωγής |
230VAC, 100% φορτίο |
|
65 |
|
kHz |
| Μείωση Ισχύος |
Λειτουργία
θερμοκρασίας
μείωση
|
50℃ έως -70℃ |
2.5 |
|
|
%/℃ |
| Μείωση τάσης εισόδου |
85VAC-100VAC |
1.33 |
|
|
%/VAC |
| Πρότυπο Ασφαλείας |
|
Σχεδιασμός αναφέρεται σε UL/EN/IEC/BS EN62368-1,
UL61010-1, UL508
|
| Κατηγορία Ασφαλείας |
|
CLASSI |
| MTBF |
MIL-HDBK-217F@25℃ |
>300,000h |
| Μηχανικά |
| Υλικό Περιβλήματος |
Πλαστικό, ανθεκτικό στη θερμότητα (UL94V-0) |
| Διαστάσεις |
95.00 x 22.50 x 85.00 mm |
| Βάρος |
125g (Τυπ.) |
| Μέθοδος Ψύξης |
Ελεύθερη ψύξη αέρα |
Πρότυπα και Αποτελέσματα Δοκιμών
| Ηλεκτρομαγνητική Συμβατότητα |
| Εκπομπές |
CE |
CISPR32/EN55032 CLASS B |
| RE |
CISPR32/EN55032 CLASS B |
| Αρμονικό ρεύμα |
IEC/EN61000-3-2 CLASS A |
| Ανοσία |
ESD |
IEC/EN 61000-4-2
Επαφή ±6KV/Αέρας ±8KV
|
κριτήριο απόδοσης A |
| RS |
IEC/EN 61000-4-3 10V/m |
κριτήριο απόδοσης A |
| EFT |
IEC/EN 61000-4-4 ±2KV |
κριτήριο απόδοσης A |
| Υπέρταση |
IEC/EN 61000-4-5 γραμμή προς γραμμή ±2KV/γραμμή προς γη ±4KV |
κριτήριο απόδοσης A |
| CS |
IEC/EN61000-4-6 10 Vr.m.s |
κριτήριο απόδοσης A |
| PFMF |
IEC/EN61000-4-8 30A/m |
κριτήριο απόδοσης A |
|
Βυθίσεις τάσης
σύντομες διακοπές και διακυμάνσεις τάσης ανοσία
|
IEC/EN61000-4-11
100% βύθιση 1 περίοδος
30% βύθιση 25 περίοδοι (50Hz)
30 περίοδοι (60Hz)
|
κριτήριο απόδοσης B |
Σημείωση
1. Με τάση εισόδου AC μεταξύ 85-100VAC και τάση εισόδου DC μεταξύ 120-140VDC, η ισχύς εξόδου πρέπει να μειωθεί σύμφωνα με τις καμπύλες μείωσης θερμοκρασίας
2. Αυτό το προϊόν είναι κατάλληλο για εφαρμογές που χρησιμοποιούν φυσική ψύξη αέρα
Επιλογές Παραγγελίας
| IM-DAC220/DC12V1.67A |
AC220V σε DC12V1.67A, 20W, Τοποθέτηση σε Ράγα DIN, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V σε DC24V1A, 24W, Τοποθέτηση σε Ράγα DIN, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V σε DC48V2.5A, 120W, Τοποθέτηση σε Ράγα DIN, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V σε DC48V5A, 240W, Τοποθέτηση σε Ράγα DIN, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V σε DC48V10A, 480W, Τοποθέτηση σε Ράγα DIN, -40℃～70℃ |
Συχνές Ερωτήσεις
1. Τι σημαίνει "Ράγα DIN" και πώς εγκαθίσταται αυτό το τροφοδοτικό;
Η Ράγα DIN αναφέρεται σε μια τυποποιημένη μεταλλική ράγα στήριξης που χρησιμοποιείται συνήθως σε ηλεκτρικά ντουλάπια, πίνακες ελέγχου και πίνακες διανομής. Επιτρέπει στα εξαρτήματα να κουμπώνουν γρήγορα και με ασφάλεια χωρίς την ανάγκη μεμονωμένης διάτρησης ή ειδικών βάσεων.

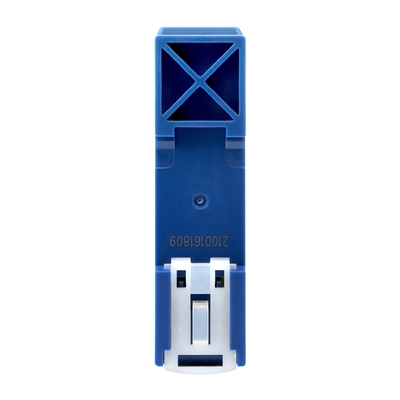

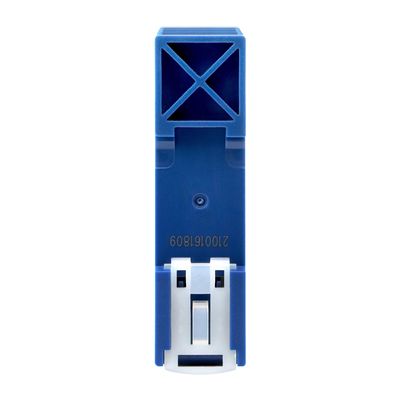

Το τροφοδοτικό μας 12V 1.67A είναι σχεδιασμένο με ενσωματωμένο κλιπ Ράγας DIN στο πίσω μέρος, επιτρέποντας την τοποθέτησή του σε μια τυπική Ράγα DIN 35mm σε δευτερόλεπτα. Αυτό καθιστά την εγκατάσταση γρήγορη, τακτοποιημένη και εύκολη στη συντήρηση σε επαγγελματικά περιβάλλοντα κατασκευής πινάκων.
Χρησιμοποιείται ευρέως στην βιομηχανική αυτοματοποίηση, στα συστήματα διαχείρισης κτιρίων, στα ντουλάπια ελέγχου CCTV και σε οποιαδήποτε εφαρμογή όπου απαιτείται μια τακτοποιημένη και αξιόπιστη διάταξη διανομής ισχύος.
2. Ποια είναι η ισχύς εξόδου αυτής της μονάδας και είναι επαρκής για την εφαρμογή μου;
Αυτό το τροφοδοτικό παρέχει ρυθμιζόμενη έξοδο DC 12V στα 1.67A, δίνοντας συνολική ισχύ εξόδου περίπου 20W.
Είναι κατάλληλο για την τροφοδοσία συσκευών όπως μικροί εγχυτές PoE, διακόπτες δικτύου, αισθητήρες, μονάδες ρελέ, ελεγκτές LED και άλλο βιομηχανικό εξοπλισμό 12V με μέτριες απαιτήσεις ισχύος.
Εάν η εφαρμογή σας απαιτεί υψηλότερο ρεύμα ή ισχύ, διαθέτουμε επίσης τροφοδοτικά Ράγας DIN σε διάφορες ονομαστικές τιμές εξόδου. Μη διστάσετε να μοιραστείτε τις απαιτήσεις φορτίου σας και μπορούμε να σας προτείνουμε το καταλληλότερο μοντέλο για τη διάταξή σας.
3. Είναι αυτό το τροφοδοτικό ασφαλές για χρήση σε σκληρά ή απαιτητικά βιομηχανικά περιβάλλοντα;
Ναι, το τροφοδοτικό μας Ράγας DIN είναι κατασκευασμένο για να ανταποκρίνεται στις απαιτήσεις των βιομηχανικών περιβαλλόντων. Διαθέτει ευρύ φάσμα εισόδου AC που δέχεται τυπικά από 85V έως 264V AC, καθιστώντας το κατάλληλο για χρήση σε διάφορες χώρες και περιοχές χωρίς την ανάγκη ξεχωριστού επιλογέα τάσης.
Η μονάδα περιλαμβάνει ενσωματωμένες προστασίες από υπέρταση, υπερένταση και βραχυκυκλώματα, διασφαλίζοντας ότι τόσο το ίδιο το τροφοδοτικό όσο και ο συνδεδεμένος εξοπλισμός σας παραμένουν προστατευμένοι υπό αφύσικες συνθήκες.
Έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε ένα ευρύ φάσμα θερμοκρασιών και συμμορφώνεται με τις σχετικές πιστοποιήσεις ασφαλείας, καθιστώντας το μια αξιόπιστη επιλογή για συνεχή λειτουργία 24/7 σε πίνακες ελέγχου, δάπεδα εργοστασίων και εξωτερικά ντουλάπια.
