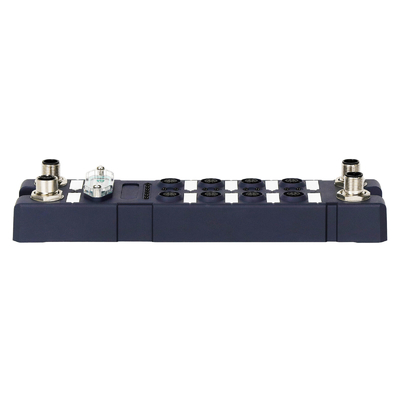

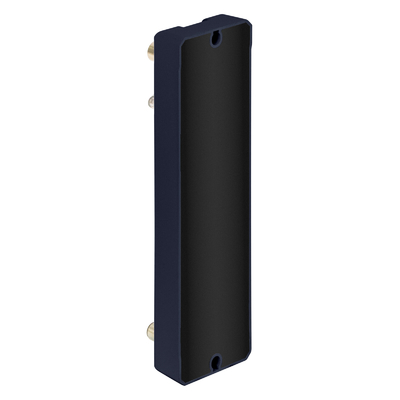

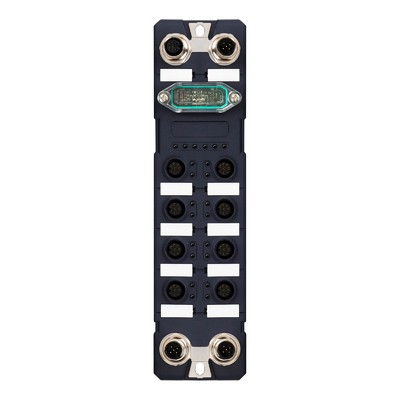

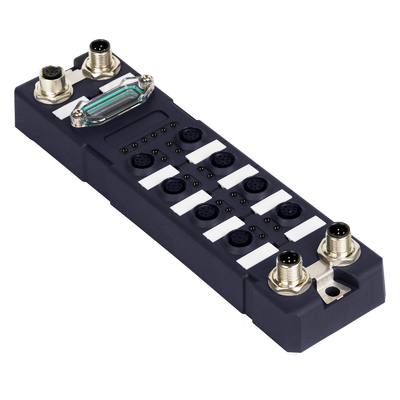

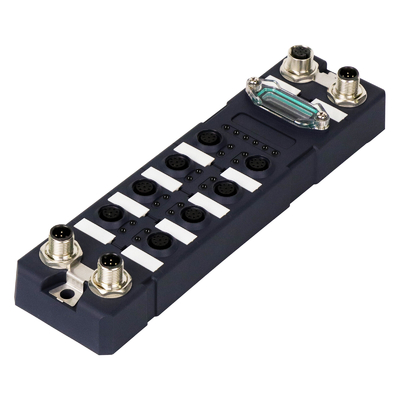

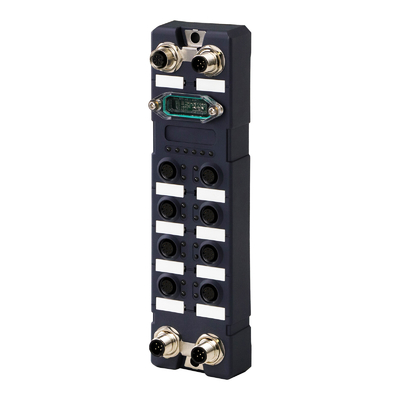

Αδύναμος IP67 αδιάβροχος 8 θύρες Gigabit Industrial Ethernet Switch
Διαχειριζόμενος διακόπτης Ethernet M12 σιδηροδρομικού τύπου
Εισαγωγή του διακόπτη Ethernet IP67 8 θύρων
Η σειρά IM-WS080WGM είναι ο ανθεκτικός σε νερό διακόπτης M12 10/100/1000 Mbps, θερμοκρασία λειτουργίας -40 °C έως + 75 °C, υποστήριξη διαχείρισης ιστού, ανταποκρίνεται στον βαθμό προστασίας IP67 και στις απαιτήσεις βιομηχανικού βαθμού EMC, περνά την επικίνδυνη περιβαλλοντική πιστοποίησηΤο αξιόπιστο υδροστερό βιομηχανικό σχεδιασμό θα μπορούσε να εξασφαλίσει τη συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.
Προδιαγραφή βιομηχανικού πλήρους κιβωτίου gigabit
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός αδιάβροχος διακόπτης (8TP) |
| Αριθμός μοντέλου. |
Δοκιμαστικό σήμα |
| Λιμάνι |
8 x 10/100/1000M θύρες δικτύου M12, M12 ((Γυναίκα), 8-pin A-Code, αυτόματο έλεγχο ροής, πλήρης/μισή λειτουργία διπλής λειτουργίας, αυτόματη συντονιστική MDI/MDI-X |
| Τύπος |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.1Q VLAN Tagging, IEEE 802.1p CoS, IEEE 802.1X Authentication, IEEE 802.3ad Link Aggregation Protocol: IGMPv1/v2, SNMPv1/v2 DHCP ClientTFTP, HTTP,HTTPS, Telnet, Syslog SSH, SNMP Inform, DDM, ανίχνευση ping/tracert, βιβλιοθήκη MIB: MIB-II, Ethernet-Like MIB, |
| Διαχειρίζεται |
☆ Μεγάλη επεξεργασία καρέ: 9k
☆ Ταμείο αναφοράς: 64K
☆ Καταστολή καταιγίδας μετάδοσης: υποστήριξη μετάδοσης, πολυδιάδοση, άγνωστη καταστολή μονοδιάθεσης
☆ Έλεγχος ροής: Υιοθετήστε IEEE802.3x διαπραγμάτευση ελέγχου ροής, λειτουργία CAR, μέγεθος βήμα όριο ταχύτητας είναι 1Kb
☆ ITU-802.3/Y1344 ERPS
☆ Πρωτόκολλο πολλαπλής μετάδοσης: IGMP Snooping
☆ Διαχείριση λιμένων: υποστήριξη της απομόνωσης και της συγκέντρωσης λιμένων
☆ Διαχείριση DHCP: υποστήριξη DHCP Snooping, επιλογή 82
☆ Μηχανισμός QoS: 802.1p· υποστήριξη προεπιλεγμένης σηματοδότησης προτεραιότητας θύρας, κάθε θύρα έχει τουλάχιστον 4 ουρές με διαφορετικές προτεραιότητες
☆ Ασφάλεια: πιστοποίηση πρόσβασης σύνδεσης, τροποποίηση κωδικού πρόσβασης σύνδεσης, φιλτράρισμα διευθύνσεων MAC, υποστήριξη δυναμικής ή στατικής μάθησης διευθύνσεων MAC / υποστήριξη λειτουργίας μάθησης ARP εκτός λειτουργίας και ανοιχτή,Περιορισμός ταχύτητας μηνύματος ARP / υποστήριξη IP+MAC+ χειροκίνητη σύνδεση θύρας και αυτόματη σύνδεση σάρωσης Set IEEE 802.1x (βασισμένη σε θύρα, βασισμένη σε MAC), μπορεί να μεταφέρει διαφανώς πακέτα δεδομένων 802.1x / ανίχνευση βρόχου θύρας
|
| Εναλλακτικά χαρακτηριστικά |
Δυνατότητα ανταλλαγής: 20Gbps Ταχύτητα διαβίβασης πακέτων: 14,8Mpps
Πίνακας διευθύνσεων MAC: 4K καθυστέρηση ανταλλαγής: <5μs
Μέθοδος διαβίβασης: αποθήκευση και διαβίβαση
|
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου:DC12-52V
Αντίστροφη σύνδεση: υποστήριξη
Προστασία από υπερφόρτωση: υποστήριξη
Επαναχρηστική προστασία: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 °C -75 °C · Θερμοκρασία αποθήκευσης: -40 °C -85 °C
Εργασιακή υγρασία: 5%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8
Ελέγχος κυκλοφορίας:NEMA-TS2 Δονήσεις:IEC 60068-2-6
Ελεύθερη πτώση:IEC 60068-2-32 Σοκ:IEC 60068-2-27 Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Μηχανικές πληροφορίες |
Τάξη ασφαλείας: IP67
Μέγεθος: 125 x 60 x 25mm.
|
| Εγγύηση |
3 έτη |
Βασικά χαρακτηριστικά της διαχειριζόμενης λειτουργίας
- Υποστήριξη διαχείρισης IEEE802.3az EEE (Energy Efficient Ethernet), βελτιστοποίηση της κατανάλωσης ενέργειας
- Υποστήριξη του πρωτοκόλλου ITU-802.3/Y1344 ERPS.
- Υποστήριξη διαχείρισης SNMPv1, v2Web, υποστήριξη προστασίας κωδικού πρόσβασης χρήστη και άλλων μεθόδων διαμόρφωσης συσκευών
- Υποστήριξη 9k Jumbo frame, περιορισμός MAC
- Υποστήριξη VLAN: υποστήριξη θύρας VLAN και 802.1Q Tag
- Υποστήριξη προτεραιότητας QoS, επανασχεδιασμού DSCP, χαρτογράφησης προτεραιότητας και ουράς, προτεραιότητας λιμένα, βάρους ουράς Q
- Υποστήριξη ελέγχου εύρους ζώνης λιμένων IGMP, καταστολή καταιγίδων μετάδοσης
- Υποστήριξη της συγκέντρωσης λιμένων, αντανακλάσεων λιμένων, απομόνωσης λιμένων, ελέγχου εύρους ζώνης
- Υποστήριξη του ανοίγματος βιβλιοθήκης MIB για την κάλυψη των απαιτήσεων λειτουργίας και συντήρησης
- Υποστήριξη των μεθόδων διαχείρισης WEB, CLI, Telnet, Windows και SNMP
- Επαναφορά: Υποστήριξη επανεκκίνησης και επαναφοράς της προεπιλεγμένης διαμόρφωσης

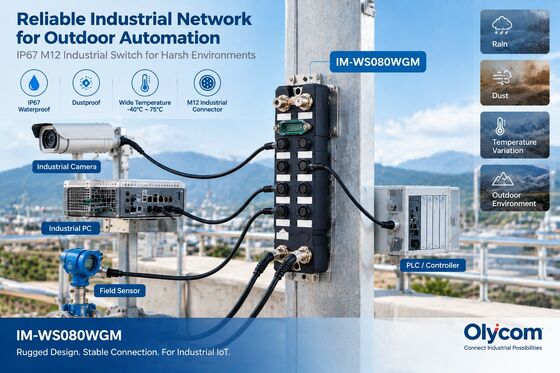

Εφαρμογή του διακόπτη IP67 Waterproof:
Συσκευές
| Καλώδιο ισχύος και σύνδεσμος |
| M12 L-κωδικός 4pin, 10A μέγιστο, θηλυκό σύνδεσμο με καλώδιο, μήκος:1m |
| M12 L-κωδικός 4pin, 10A μέγιστο, διπλός σύνδεσμος σύνδεσμος θηλυκό-αρσενικό με καλώδιο, μήκος:1m |
| M12 L-κωδικός 4pin, 10A μέγιστο, θηλυκή σύνδεση, μη προστατευμένο περίβλημα TPU |
| M12 L-κωδικός 4pin, 10A μέγιστο, αρσενικός σύνδεσμος, μη προστατευμένο περίβλημα TPU |
| Καλώδιο και σύνδεσμος σήματος |
| M12 A-κωδικός 8pin, αρσενικός σύνδεσμος με καλώδιο, μήκος:1m |
| M12 A-κωδικός 8pin, αρσενικός σύνδεσμος με καλώδιο, μήκος:1m |
| M12 B-κωδικός 8pin, αρσενικός σύνδεσμος με καλώδιο, μήκος:1m |
| M12 B-κωδικός 8pin, αρσενικός σύνδεσμος με καλώδιο, μήκος:1m |
Γενικά ερωτήματα:
1Για τι χρησιμοποιείται το IM- WS080WGM;
Το IM-WS080WGM είναι ένας διαχειριζόμενος βιομηχανικός διακόπτης Ethernet IP67 σχεδιασμένος για εξωτερικά και σκληρά βιομηχανικά περιβάλλοντα.
Είναι κατάλληλο για εφαρμογές όπως:
- Συστήματα εξωτερικής αυτοματοποίησης·
- Δίκτυο βιομηχανικού εξοπλισμού.
- Συστήματα μηχανικής όρασης.
- Βιομηχανικές εφαρμογές παρακολούθησης.
2. Γιατί το IM-WS080WGM είναι κατάλληλο για εξωτερικές εφαρμογές;
Το IM-WS080WGM διαθέτει βαθμολογία προστασίας IP67 και σχεδιασμό μεταλλικής στερέωσης, βοηθώντας στην προστασία του διακόπτη σε περιβάλλοντα όπου μπορεί να εμφανιστούν αλλαγές σκόνης, υγρασίας και θερμοκρασίας.
Υποστηρίζει εύρος θερμοκρασίας λειτουργίας-40°C έως 75°C, καθιστώντας το κατάλληλο για διάφορες βιομηχανικές εφαρμογές.
3Ποιο είναι το πλεονέκτημα της διεπαφής Ethernet M12;
Το IM-WS080WGM χρησιμοποιεί συνδετήρες M12 βιομηχανικού Ethernet αντί για τυπικές θύρες RJ45.
Η διεπαφή M12 έχει σχεδιαστεί για βιομηχανικές εφαρμογές που απαιτούν:
- Προστατευμένες συνδέσεις.
- εγκατάσταση στο πλάι του μηχανήματος·
- Δίκτυο εξοπλισμού εξωτερικού.
4Πόσες θύρες Ethernet έχει το IM-WS080WGM;
Το IM-WS080WGM παρέχει8 × 10/100/1000Mbps θύρες Ethernet M12.
Μπορεί να συνδέσει πολλαπλές βιομηχανικές συσκευές Ethernet, όπως ελεγκτές, κάμερες και εξοπλισμό πεδίου.
5Είναι το IM-WS080WGM διαχειριζόμενος διακόπτης Ethernet;
Το IM-WS080WGM είναι ένας διαχειριζόμενος βιομηχανικός διακόπτης Ethernet.
Υποστηρίζει λειτουργίες διαχείρισης, όπως:
- Διαχείριση WEB
- SNMP·
- VLAN,
- Πολιτική εξυπηρέτησης
- Απομόνωση λιμανιού.
Αυτά τα χαρακτηριστικά βοηθούν τους μηχανικούς να ρυθμίζουν και να συντηρούν βιομηχανικά δίκτυα.
