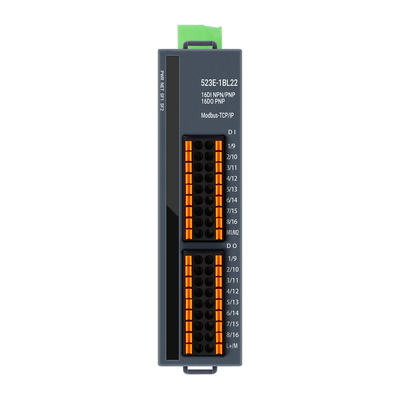

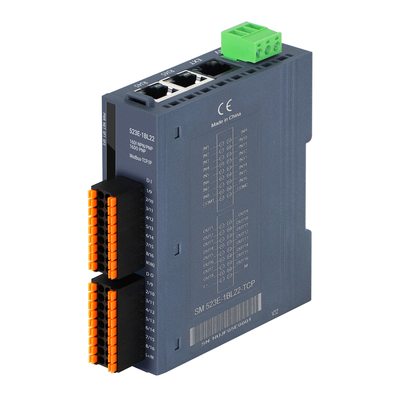

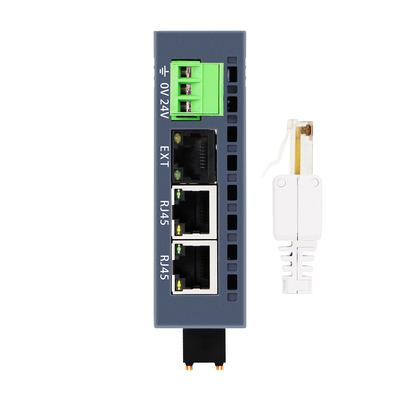

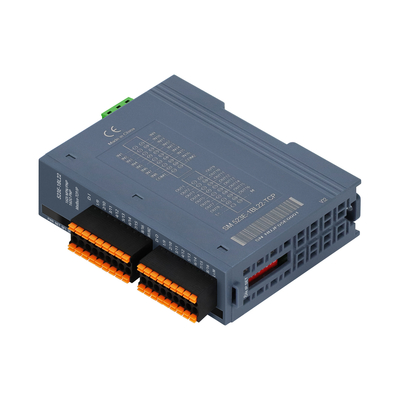

Modbus-TCP bus ψηφιακό IO Module PLC Module Απομακρυσμένο σύστημα I/O
16DI+16DO (π.χ. έξοδος PNP)
Χαρακτηριστικά του προϊόντος του συστήματος I/O PAL
Προδιαγραφέςτου Modbus-TCP/IPεπεκτάσιμη ζεύξη
Σχήμα | OM523E κατανεμημένος κλιμακούμενος σύνδεσμος |
Τεχνικές προδιαγραφές | |
Δραστηριακή τάση | 24VDC (18VDC~28VDC) |
Ενεργειακή τρέχουσα κατανάλωση | Διαφορετικά μοντέλα προϊόντων ποικίλλουν, παρακαλούμε ανατρέξτε στο εγχειρίδιο προϊόντος για λεπτομέρειες. |
Προστασία ισχύος | Προστασία κατά της αντίστροφης σύνδεσης, απορρόφηση υπερτάσεων |
Διασύνδεση επικοινωνίας | 2*RJ45 |
Διασύνδεση ενότητας επέκτασης | 1*RJ45 |
Τύπος τερματικού τροφοδοσίας | Σύνδεσμοι που συνδέονται με ηλεκτρικό ρεύμα, τερματικά βίδες |
Τύπος τερματικού σήματος | Συνδετήρας Plug-in, άμεση πύλη σύνδεσης PUSH-IN |
Εμφάνιση οδηγιών | Φως δείκτη ισχύος, φως δείκτη πράσινου NET, φως δείκτη κόκκινου SF, φως δείκτη πράσινου σήματος IO |
Πρωτόκολλο | Modbus-TCP/IP |
Κατηγορία Αφέντη-Δούλου | Ανεξάρτητη συσκευή σκλάβου |
Οντολογία IO Point | Ναι, βλέπε στοιχεία παραγγελίας για λεπτομέρειες |
Οριακό όριο προστασίας από υπερστροφή | 1.5A,5ms |
Χρόνος απόκρισης | Ελάχιστο 5 ms |
Ικανότητες Επέκτασης | Υποστηρίζει την επέκταση 16 μονάδων EM500E-EM |
Διάστημα καλωδίου (προστατευμένο) | Μέγιστο 500 μέτρα |
Διάστημα καλωδίου (χωρίς προστασία) | Το μεγαλύτερο σημείο εισόδου είναι 300 μέτρα, το μεγαλύτερο σημείο εξόδου είναι 150 μέτρα. |
Ρυθμίσεις σκλάβου | |
Ρυθμίσεις IP | Ρυθμισμός από διακόπτη DIP ή ιστοσελίδα |
Μέγιστος αριθμός σταθμών ανά τμήμα | 255 (Ο συγκεκριμένος αριθμός των υποστηριζόμενων σταθμών καθορίζεται από τον κύριο σταθμό) |
Εργασιακό περιβάλλον | |
Θερμοκρασία λειτουργίας | -20~60°C |
Εργασιακή υγρασία | 5%~90% (χωρίς συμπύκνωση) |
Επίπεδο προστασίας | Διάκριση IP20 |
Μέγεθος (L*W*H) | 27*104*114mm |
Συσκευή
Λεπτομέρειες παραγγελίας
Προδιαγραφές | Αριθμός προϊόντος |
OM521E κατακόρυφο εσωτερικό λεωφορείο κατανεμημένο επεκτάσιμο ζεύγημα, Modbus-TCP λεωφορείο, 3 θύρες RJ45, WellAUBUS backplane λεωφορείο (μαύροRJ45 θύρα δίκτυο καλωδίου κατάστασης,μήκος μονάδας καλωδίου δικτύου κατηγορίας 5ε (περιορίζεται σε 20 μέτρα), συνολικό καλώδιο επέκτασης (περιορίζεται σε 150 μέτρα) και 16 μονάδες μπορούν να επεκταθούν.το σώμα παρέχεται με 32DI (κοινή είσοδος καθοδικής/κοινής άνοδας), επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση σιδηροδρόμου DN35 |
OM521E-1BL22-TCP |
OM522E κατακόρυφο εσωτερικό λεωφορείο κατανεμημένο κλιμακώσιμο ζευγάρι, λεωφορείο Modbus-TCP, 3 θύρες RJ45, λεωφορείο Backplane WellAUBUS (μαύρο καλώδιο δικτύου θύρας RJ45),μήκος μονάδας καλωδίου δικτύου κατηγορίας 5ε (περιορίζεται σε 20 μέτρα), συνολικό καλώδιο επέκτασης (περιορίζεται σε 150 μέτρα) και μπορεί να επεκταθεί σε 16 μονάδες.24VDC τροφοδοσία, με 8-ψήφιο κωδικό κλήσης για τη ρύθμιση της διεύθυνσης IP του σταθμού, το σώμα έρχεται με 32DO (η έξοδος PNP),IP20Τέλος προστασίας, υποστηρίζει εγκατάσταση σιδηροδρόμου DN35 |
OM522E-1BL22-TCP |
OM523E κατακόρυφο εσωτερικό λεωφορείο κατανεμημένο επεκτάσιμο ζεύγημα, Modbus-TCP λεωφορείο, 3 θύρες RJ45, WellAUBUS backplane λεωφορείο (μαύρο RJ45 θύρα δίκτυο καλωδίων κατάστασης,το μήκος μεταξύ του μήκους της μονάδας καλωδίου δικτύου κατηγορίας 5ε (περιορίζεται σε 20 μέτρα), συνολικό καλώδιο επέκτασης (περιορίζεται σε 150 μέτρα) και 16 μονάδες μπορούν να επεκταθούν.το σώμα παρέχεται με 16DI (κοινή είσοδος καθοδικής/κοινής άνοδας), 16DO (έκδοση PNP), επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση σιδηροδρόμου DN35 |
OM523E-1BL22-TCP |
