Ηλεκτρονική μονάδα ελέγχου (PLC Module)

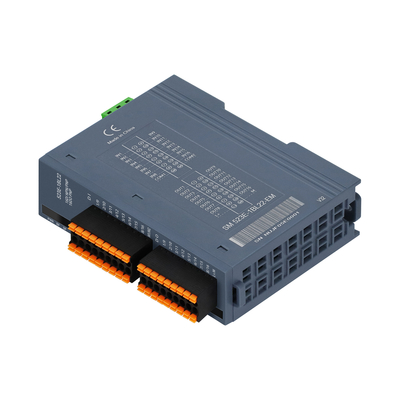

Εναλλακτικός συνδετήρας EtherCAT 16DI+16DO
Χαρακτηριστικά του προϊόντος του συστήματος I/O PAL
ΠροδιαγραφέςτουΕπεκτάσιμο σύνδεσμο EtherCAT
| Αριθμός προϊόντος | OM523E-1BL22-EM |
| Τεχνικές προδιαγραφές | |
| Δραστηριακή τάση | 24VDC (18VDC~28VDC) |
| Ενεργειακή τρέχουσα κατανάλωση | 250mA |
| Προστασία ισχύος | Προστασία κατά της αντίστροφης σύνδεσης, απορρόφηση υπερτάσεων |
| Λιμάνι σύνδεσης | 2*RJ45 ((Συνηθισμένο επίπεδο καλώδιο δικτύου 7CM για κεντρική εγκατάσταση) |
| Τύπος τερματικού τροφοδοσίας | Σύνδεσμοι που συνδέονται με ηλεκτρικό ρεύμα, τερματικά βίδες |
| Τύπος τερματικού σήματος | Συνδετήρας Plug-in, άμεση πύλη σύνδεσης PUSH-IN |
| Εμφάνιση οδηγιών | Φως δείκτη ισχύος, φως δείκτη πράσινου NET, φως δείκτη κόκκινου SF, φως δείκτη πράσινου σήματος IO |
| Σημεία εισόδου | 16 |
| Χαρακτηριστικό εισόδου | Πηγή/απορρίπτης |
| Διάστημα καλωδίου (χωρίς θωράκιση) | Το μεγαλύτερο σημείο εισόδου είναι 300 μέτρα, το μεγαλύτερο σημείο εξόδου είναι 150 μέτρα. |
| Διάστημα καλωδίου (προστατευμένο) | Μέγιστο 500 μέτρα |
| Επιτρέπεται ηρεμιστικό ρεύμα | 1mA |
| Δοκιμαστική τάση μόνωσης | 500VDC |
| Τεχνολογία | |
| ●Αριθμητική αξία | 24VDC (18VDC~28VDC) |
| ●Σύνθημα | Μέγιστο 5VDC, 1mA |
| ●1Σύνθημα | Ελάχιστο 15VDC, 2,5mA |
| Παροχή καθυστέρησης | |
| ●Από 0 έως 1, ελάχιστο | 3~5ms ((Επεκτάστε 4 μονάδες τυπικές τιμές) |
| ●Από 1 έως 0, ελάχιστο | 3~5ms ((Επεκτάστε 4 μονάδες τυπικές τιμές) |
| Σημεία εξόδου | 16 |
| Χαρακτηριστικά παραγωγής | ΜΟΣΦΕΤ στερεής κατάστασης, τύπου PNP |
| Αριθμός προϊόντος | OM523E-1BL22-EM |
| Παροχή καθυστέρησης | |
| Προστασία από υπερτάσεις εξόδου | Ναι, ηλεκτρονικά. |
| ρεύμα διαρροής | < 1mA |
| Μέγιστο φορτίο LED | 5W |
| ρεύμα εξόδου1 | 0.5Α |
| Οριακό όριο προστασίας από υπερστροφή | 1.5A,5ms |
| ●Αντίσταση, Μαξ. | 300HZ |
| ●Ενσάρκωση, Μαξ. | 0.5HZ |
| ●Περιβαλλόμενο φορτίο, μέγιστο. | 10HZ |
| ● Μηχανοκίνητη επιβάρυνση, Μαξ. | - Δεν ξέρω. |
| Δοκιμαστική τάση μόνωσης | 500VDC |
| Εργασιακό περιβάλλον | |
| Θερμοκρασία λειτουργίας | -20~60°C |
| Εργασιακή υγρασία | 5%~90% (χωρίς συμπύκνωση) |
| Υψόμετρο | Πάνω από 2000 μέτρα (80 kPa) |
| Επίπεδο προστασίας | Διάκριση IP20 |
| Απομόνωση | |
| Ανάμεσα στο κανάλι και το λεωφορείο | - Ναι, ναι. |
| Ανάμεσα στα κανάλια | - Ναι, ναι. |
| Διαγνώσεις και προειδοποιήσεις ισχύος συστήματος | Υποστήριξη |
| Μέγεθος (L*W*H) | 27*94*114mm |
Συσκευή
![]()
Λεπτομέρειες παραγγελίας
| Προδιαγραφές | Αριθμός προϊόντος |
| Μονάδα κατανεμημένης επέκτασης OM523E, 2 θύρες RJ45, λεωφορείο Backplane WellAUBUS (κασκάδα μέσω καλωδίου δικτύου 8 πυρήνων, οι μονάδες καλωδίου δικτύου κατηγορίας 5e περιορίζονται σε μήκος 20 μέτρων,και το συνολικό καλώδιο επέκτασης περιορίζεται στα 150 μέτρα), 24VDC τροφοδοσία, το κύριο σώμα έρχεται με 16DI (κοινή είσοδος καθοδίου/κοινού ανοδίου), 16DO (έξοδος PNP),IP20Τέρος προστασίας, υποστήριξη εγκατάστασης σιδηροδρόμου DN35 |
OM523E-1BL22-EM |
Γενικά ερωτήματα:
1- Είστε κατασκευαστής;
Ναι, έχουμε την γραμμή παραγωγής και την ομάδα έρευνας και ανάπτυξης.
Παρακαλούμε επισκεφτείτε μας μέσω του παρακάτω σύνδεσμου VR για να δείτε το γραφείο και τον χώρο παραγωγής μας.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2-Ποιος είναι ο χρόνος παραγγελίας;
Αφού λάβουμε την πληρωμή, ξεκινάμε την παραγωγή.
Αν παραγγείλετε κάποια δημοφιλή μοντέλα, συνήθως έχουμε αποθέματα.
Εάν δεν έχουμε αποθέματα, ο χρόνος παραγωγής είναι συνήθως 3 ~ 5 εργάσιμες ημέρες για λιγότερο από 50pcs / ζευγάρια.
3Πώς θα στείλετε την παραγγελία μου;
Θα στείλουμε τα αγαθά αεροπορικώς ((DHL, UPS ή FEDEX) ή θαλάσσια ((για χύδην παραγγελία)
Είναι εντάξει να αποστέλλονται τα αγορασμένα προϊόντα μέσω του λογαριασμού αποστολής του πελάτη ή του μεταφορέα.
Χρειάζονται 3 έως 5 ημερολογιακές ημέρες για να φτάσουν στο τοπικό τελωνείο για αποκατάσταση.
4Τι είναι το MOQ;
1 PC ανά ζευγάρι.
Για πολλά μοντέλα, έχουμε αποθέματα, είναι εύκολο να στείλουμε δείγματα για τις δοκιμές σας.
5Μπορώ να έχω έκπτωση;
Ναι και βασίζεται συνήθως στην ποσότητα και μετά από δοκιμές δειγμάτων.
