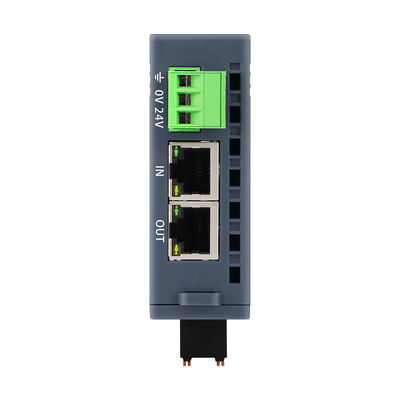

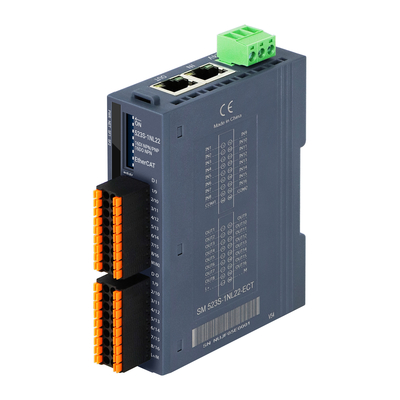

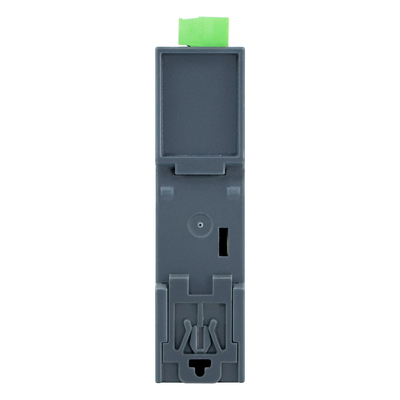

Μονάδα I/O EtherCAT Compact
Βασικά χαρακτηριστικά
- Δρόμος EtherCAT
- 2 συνδέσεις RJ45
- 24VDC τροφοδοσία
- με 8-bit DIP διακόπτη για τη ρύθμιση της διεύθυνσης ID σταθμού
- ενσωματωμένο 16DI (κοινή είσοδος καθοδικής/κοινής άνοδας)
- 16DO (έξοδος NPN)
- Διάκριση IP20
- Εγκατάσταση σιδηροδρόμου DN35
Εισαγωγή του προϊόντος
- 2 διεπαφές RJ45, 100Mbit/s
- Τεχνολογία απομόνωσης ηλεκτρικής ενέργειας και αξιοπιστία
- Ανεξάρτητος ως σταθμός σκλάβου EtherCAT
- Παροχή αυτοτελών αρχείων XML
Προδιαγραφές
| Τεχνικές προδιαγραφές |
| Εργασιακή τάση |
24VDC (περίοδος τάσης 18VDC ~ 28VDC) |
| Απώλεια ρεύματος λειτουργίας |
Βάσει διαφορετικών μοντέλων προϊόντων, ανατρέξτε στο εγχειρίδιο προϊόντος για λεπτομέρειες. |
| Προστασία ισχύος |
Προστασία κατά της αντίστροφης σύνδεσης, απορρόφηση υπερτάσεων |
| Διασύνδεση επικοινωνίας |
2*RJ45 |
| Τύπος τερματικού τροφοδοσίας |
Συνδετήρας που συνδέεται, πύλη σύνδεσης καλωδίων με βίδα |
| Τύπος τερματικού σήματος |
Συνδετήρας, κατευθείαν στην πύλη καλωδίωσης PUSH-IN |
| Δείχνει ένδειξη |
Ηλεκτρική τροφοδοσία
Επικαιροποιημένο φως δείκτη
Ερυθρό φως δείκτη SF
Πράσινο φως δείκτη σήματος IO
|
| Πρωτόκολλο |
EtherCAT |
| Κατηγορίες αφέντη-σκλάβου |
ανεξάρτητες συσκευές σκλάβου |
| Κύρια σημεία IO |
Ναι, ανατρέξτε στα στοιχεία παραγγελίας για λεπτομέρειες |
| Οριακό όριο προστασίας από υπερστροφή |
1.5A, 5ms |
| Χρόνος απόκρισης |
Ελάχιστο 500us |
| Δυνατότητα κλιμακώσεως |
Δεν υποστηρίζει την επέκταση |
| μήκος καλωδίου (προστασία) |
Μέγιστο 500 μέτρα |
| μήκος καλωδίου (χωρίς θωράκιση) |
Το μέγιστο μήκος του σημείου εισόδου είναι 300m και το μέγιστο μήκος του σημείου εξόδου είναι 150m |
| Ρυθμίσεις σταθμού σκλάβου |
| Ρυθμίσεις διεύθυνσης |
Διαμόρφωση με διακόπτη ή κύριο σταθμό |
| Μέγιστος αριθμός σταθμών ανά τμήμα |
255 (Ο συγκεκριμένος αριθμός των υποστηριζόμενων σταθμών καθορίζεται από τον κύριο σταθμό) |
| Εργασιακό περιβάλλον |
| Θερμοκρασία λειτουργίας |
-20~60°C |
| Εργασιακή υγρασία |
5% έως 90% (μη συμπυκνωμένη) |
| Βαθμός προστασίας |
Διάκριση IP20 |
| Διάμετροι ((l* w * h) |
27*94*114mm |
Λεπτομέρειες παραγγελίας
| Προδιαγραφές |
Αριθμός προϊόντος |
| Μονομελή μονάδα OM521S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό 8-bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 32DI (κοινή άνοδος/κοινή είσοδος άνοδος),δεν υποστηρίζει ενσωματωμένη ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση DN35 din-rail |
OM521S-1BL22-ECT
|
| OM522S αυτόνομη μονάδα, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό 8-bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 32DO (η έξοδος PNP),δεν υποστηρίζει ενσωματωμένη ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση DN35 din-rail |
OM522S-1BL22-ECT
|
| Μονομελή μονάδα OM522S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό κλήσης 8 bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 32DO (η έξοδος NPN),δεν υποστηρίζει ενσωματωμένη ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση DN35 din-rail |
OM522S-1NL22-ECT
|
| Μονομελή μονάδα OM523S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό κλήσης 8 bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού,το προϊόν διατίθεται με 16DI (κοινή είσοδο ανόδου/κοινή είσοδο ανόδου) και 16DO (έξοδος PNP), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM523S-1BL22-ECT
|
| Μονομελή μονάδα OM523S, λεωφορείο EtherCAT, 2 θύρες RJ45, παροχή ρεύματος 24VDC, με 8-bit επιλογή για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 16DI (κοινή άνοδος/κοινή είσοδος άνοδος),16DO (έξοδος NPN), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM523S-1NL22-ECT
|
| Ανεξάρτητη μονάδα OM523S, ανεξάρτητη μονάδα SM523S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με διεύθυνση αναγνωριστικού σταθμού ρύθμισης κωδικού κλήσης 8 bit,το προϊόν διατίθεται με 16DI (κοινή είσοδο ανόδου/κοινή είσοδο ανόδου) και 12DO (έξοδος ρελέ), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM523S-1HJ22-ECT
|
| Μονομελή μονάδα OM524S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με 8-bit κλήση για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού,το προϊόν συνοδεύεται από 16DI (κοινή είσοδο ανόδου/κοινή είσοδο ανόδου) και 16DIO (διαμορφώσιμη είσοδος/έξοδος NPN), διαμόρφωση ομάδας 2 κατευθύνσεων), δεν υποστηρίζει εσωτερική μονάδα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM524S-2NL22-ECT
|
| Μονομελή μονάδα OM525S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με 8-bit κλήση για τον καθορισμό της διεύθυνσης ID σταθμού,το προϊόν διατίθεται με 16DO (εξόδου NPN) και 16DIO (επιτρέπεται η ρύθμιση εισόδου/εξόδου NPN), διαμόρφωση ομάδας 2 κατευθύνσεων), δεν υποστηρίζει εσωτερική μονάδα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM525S-3NL22-ECT
|
| OM526S αυτόνομη μονάδα, λεωφορείο EtherCAT, 2 θύρες RJ45, παροχή ρεύματος 24VDC, με 8-bit κλήση για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού.Εισαγωγή ή έξοδος σε ομάδα διαμόρφωσης 2 καναλιών), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM526S-1NH22-ECT
(προϊόν σχεδιασμού)
|
