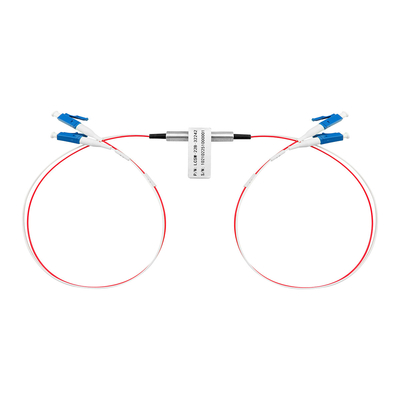

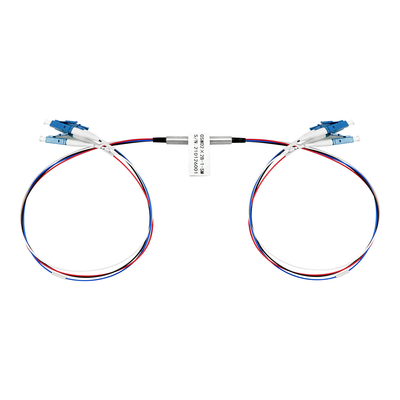

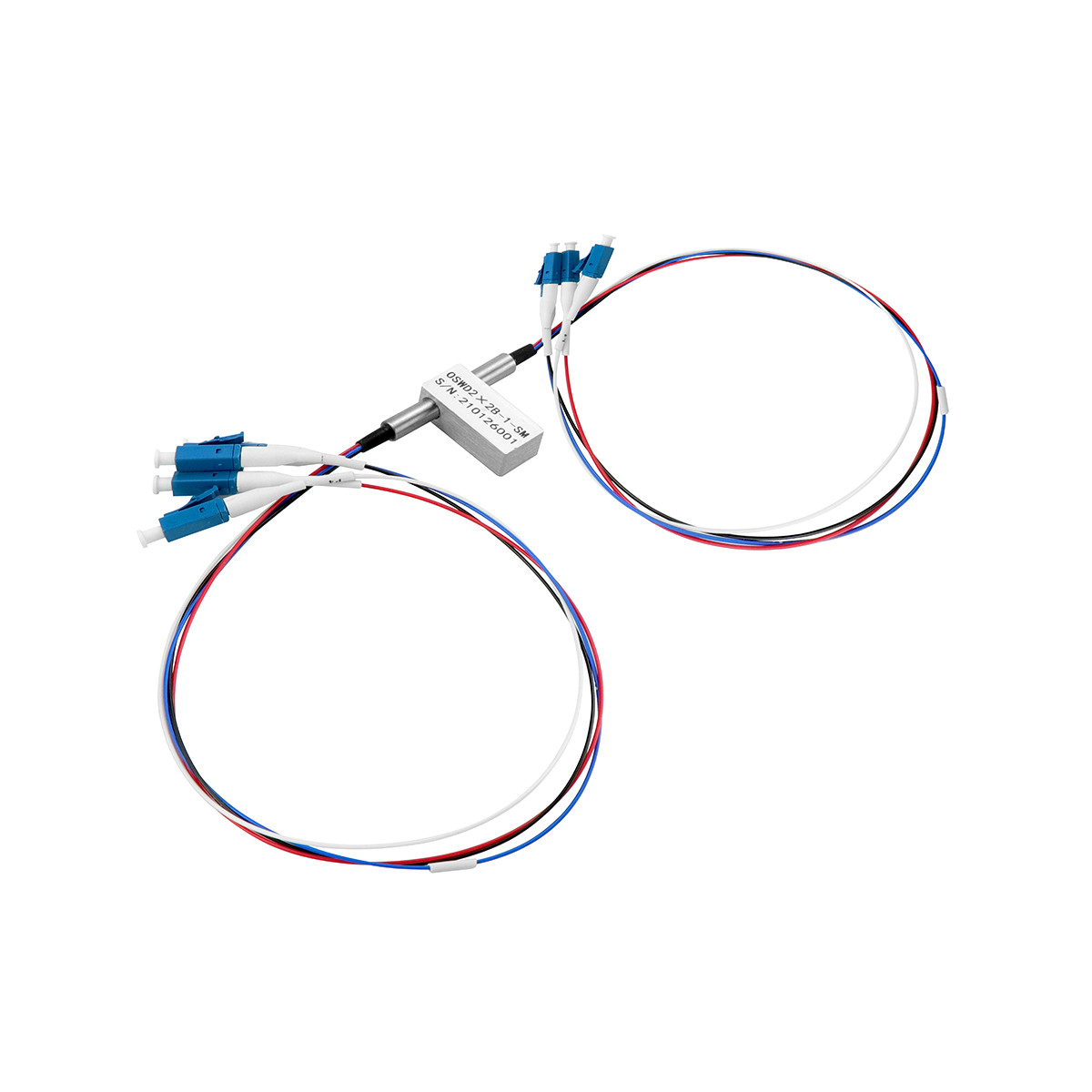

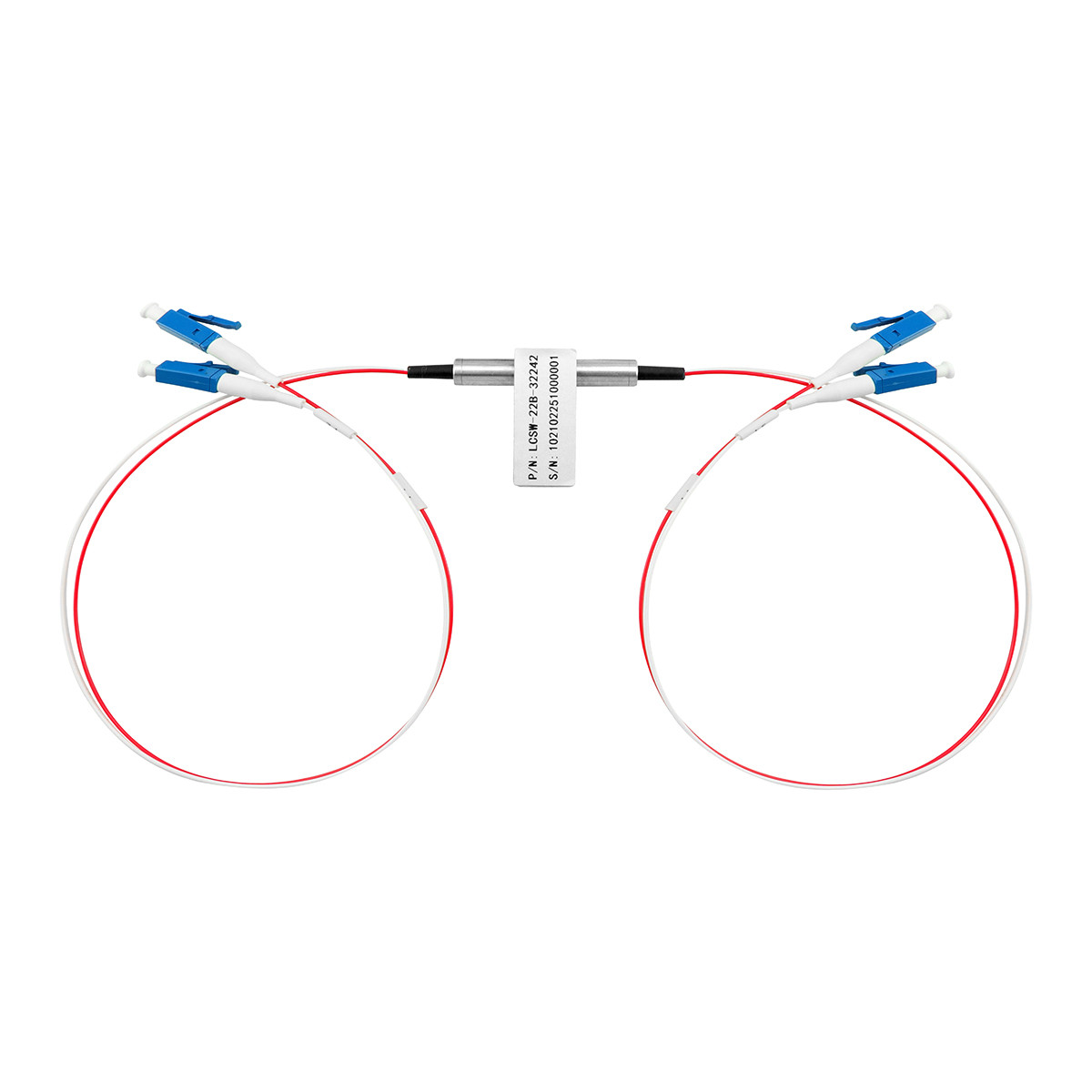

Name: D2×2B Μηχανική παράκαμψη Οπτικός διακόπτης LC συνδετήρας μονοτρόπος διασταυρούμενη σύνδεση
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: ΟΔΔ2×2Β
Price: 57.00 USD
Availability: InStock

D2×2B Μηχανική παράκαμψη Οπτικός διακόπτης LC συνδετήρας μονοτρόπος διασταυρούμενη σύνδεση

1pc

MOQ

Διαπραγματεύσιμα

τιμή

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία προϊόντος: Μετακόμιση με παράκαμψη οπτικών ινών

Βάρος: 14G

Χρόνος διακοπής: <8ms>

Διάσταση: 27*12*8mm

Επισημαίνω:

Μονότροπος Μηχανικός Οπτικός Διακόπτης Παράκαμψης

Οπτικός διακόπτης μηχανικής παράκαμψης διασταύρωσης

Οπτικός διακόπτης μηχανικής παράκαμψης

Βασικές πληροφορίες

Τόπος καταγωγής: Σενζέν, Κίνα

Μάρκα: Olycom

Πιστοποίηση: CE RoHS FCC ISO9001

Αριθμό μοντέλου: ΟΔΔ2×2Β

Έγγραφο: Olycom Fiber Bypass.pdf

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Ένα κομμάτι σε ένα κουτί, 200 γραμμάρια G.W.

Χρόνος παράδοσης: 4~8 εργάσιμες ημέρες

Όροι πληρωμής: Τ/Τ, Paypal

Δυνατότητα προσφοράς: 5000 τεμάχια/μήνα

Εκθεσιακός χώρος

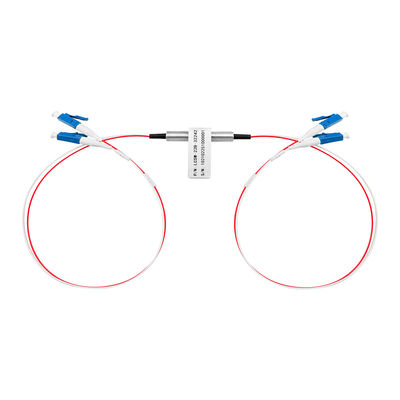

D2×2B Μηχανική παράκαμψη Οπτικός διακόπτης LC συνδετήρας μονοτρόπος διασταυρούμενη σύνδεση

Περιγραφή προϊόντων

D2×2B Μηχανικός οπτικός διακόπτης

Χαρακτηριστικά

Μικρή απώλεια εισαγωγής
Ευρύ εύρος μήκους κύματος
Χαμηλή διασταύρωση
Υψηλή σταθερότητα, υψηλή αξιοπιστία
Χωρίς επωξικό σε οπτική πορεία
Κλειδώματα και μη κλειδώματα

Προδιαγραφές

Παράμετροι	Μονάδα	ΟΔΔ2×2Β
Περιοχή μήκους κύματος	nm	850±40 / 1300±40	1260 ~ 1650
Δοκιμαστικό μήκος κύματος	nm	850 / 1300	1310 / 1550
Απώλεια εισαγωγής 1, 2	dB	Τύπος: 0,6 Μαξ: 1.0	Τύπος: 0,6 Μαξ: 1.0
Επιστροφή απώλειας 1, 2	dB	ΜΜ ≥ 30 SM ≥ 50
Διασταυρούμενη ακοή 1	dB	ΜΜ ≥ 35 SM ≥ 55
ΠΔΛ	dB	≤0.05
WDL	dB	≤0.25
Επαναληψιμότητα	dB	≤±0.02
Δραστηριακή τάση	V	3.0 ή 5.0
Δυνατότητα	Κύκλοι	≥ 10 εκατομμύρια
Ώρα αλλαγής	ms	Τύπος: 3 Μαξ: 8
Οπτική ισχύς	mW	≤ 500
Θερμοκρασία λειτουργίας	°C	-20 ~ +70
Θέρμανση αποθήκευσης	°C	-40 ~ +85
Σχετική υγρασία	%	5 ~ 95
Βάρος	g	14
Διάσταση	χμ	(L) 27,0×(W) 12,0×(H) 8,2 ± 0.2
Σημείωση: 1. Εντός της θερμοκρασίας λειτουργίας και της SOP. 2- Εκτός από τις συνδέσεις.

Οπτικός διακόπτης, που είναι διάσημος για την υψηλή του απόδοση, τη χαμηλή απώλεια εισαγωγής και τη συμπαγή διάμετρο.

Αποτελεί ιδανικό συστατικό για OADM, OXC, παρακολούθηση και προστασία του συστήματος.

Με συμπαγή συσκευασία, μπορεί εύκολα να ενσωματωθεί σε σύστημα οπτικής επικοινωνίας υψηλής πυκνότητας.

Εφαρμογές

Ε& Α στο εργαστήριο
Παρακολούθηση του συστήματος
ΟΑΔΜ
MAN (Δίκτυο μητροπολιτικής περιοχής)

Διαμορφώσεις καρφίτ

Τύπος	Κράτος	Οπτική διαδρομή	Ηλεκτρική κίνηση				Αισθητήρας κατάστασης
D2 × 2B			Πιν 1	Πιν 5	Πιν 6	Πιν 10	Πιν 2-3	Πιν 3-4	Πιν 7-8	Πιν 8-9
Κλειδώματα	Α	P1-P3 ̇,P2-P4 ̇	- Δεν ξέρω.	- Δεν ξέρω.	Εθνική Τράπεζα	V+	Κλείσε.	Ανοιχτό	Ανοιχτό	Κλείσε.
Κλειδώματα	Β	P1-P1 ∙ P2-P2 ∙ P3-P3·, P4-P4·,	V+	Εθνική Τράπεζα	- Δεν ξέρω.	- Δεν ξέρω.	Ανοιχτό	Κλείσε.	Κλείσε.	Ανοιχτό
Μη σφραγισμένα	Α	P1-P3 ̇,P2-P4 ̇	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.	Κλείσε.	Ανοιχτό	Ανοιχτό	Κλείσε.
Μη σφραγισμένα	Β	P1-P1 ∙ P2-P2 ∙ P3-P3·, P4-P4·,	V+	- Δεν ξέρω.	- Δεν ξέρω.	Εθνική Τράπεζα	Ανοιχτό	Κλείσε.	Κλείσε.	Ανοιχτό

Οπτική διαδρομή

Κράτος Α	Πολιτεία Β

Διάσταση

D2×2B Μηχανική παράκαμψη Οπτικός διακόπτης LC συνδετήρας μονοτρόπος διασταυρούμενη σύνδεση 2

Ηλεκτρική προδιαγραφή

Προδιαγραφές	Τετάρτη	Τρέχουσα	Αντίσταση
Κλειδώσεις 5V	4.5 έως 5,5 V	36 έως 44 mA	125 Ω
5V μη κλειδαριού	4.5 έως 5,5 V	26 έως 32 mA	175 Ω
Κλειδώσεις 3V	20,7 έως 3,3 V	54 έως 66 mA	50 Ω
3V μη κλειδωτικό	20,7 έως 3,3 V	39 έως 47 mA	70 Ω

Πληροφορίες παραγγελίας

7201-D2×2B-A-B-C-D-E-F-G

Παράδειγμα:7201-D2×2B-SM-FS-3-L-90-12-FA

Τύπος ινών

Δοκιμαστικό μήκος κύματος

Δραστηριακή τάση

Τύπος διακόπτη

Τύπος σωλήνα

Μέγεθος ινών

Συνδετήρας

ΣΜ: ΣΜ, 9/125

Μ5:MM, 50/125

M6:MM, 62.5/125

X: Άλλα

85: 850±40nm
Ο: Ο ζώνη ((1260~1360nm)
C: ζώνη C ((1530~1565nm)
Διάταξη L: Διάταξη L ((1565~1625nm)
U: ζώνη U ((1625~1675nm)
FS: 1260~1650nm

3: 3V

5: 5V

Λ: Κλείδωμα

N: Χωρίς κλειδαριά

25250,00 μμ (φυτική ίνα)

90:900um

X: Άλλα

05: 0,5m±5m
10: 1,0m±5m
12: 1,2m±5m
15: 1,5m±5m
X: Άλλα

ΟΟ: Κανένας

LP: LC/PC

Εθνική εταιρεία

ΑΕ: ΑΕ/ΑΕΠ

ΠΠ: FC/PC

FU: FC/UPC

ΑΕ: FC/APC

SP: SC/PC

Υ: SC/UPC

ΑΕ: SC/APC

ΣΤΠ: ST/PC

ΣΤΑ: ST/APC

X: Άλλα

D2×2B Μηχανική παράκαμψη Οπτικός διακόπτης LC συνδετήρας μονοτρόπος διασταυρούμενη σύνδεση 3

D2×2B Μηχανική παράκαμψη Οπτικός διακόπτης LC συνδετήρας μονοτρόπος διασταυρούμενη σύνδεση 4
