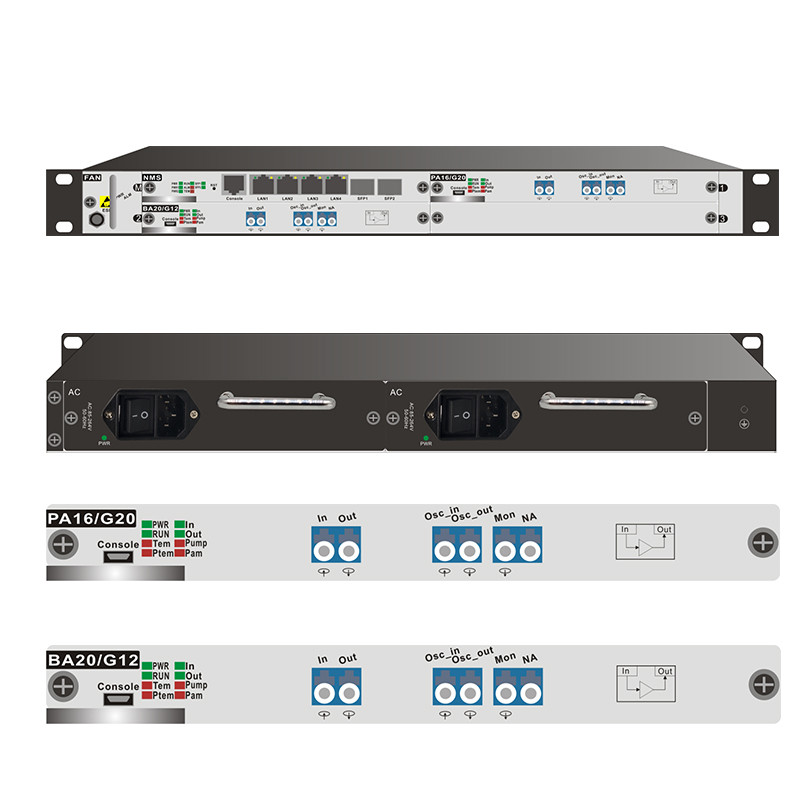

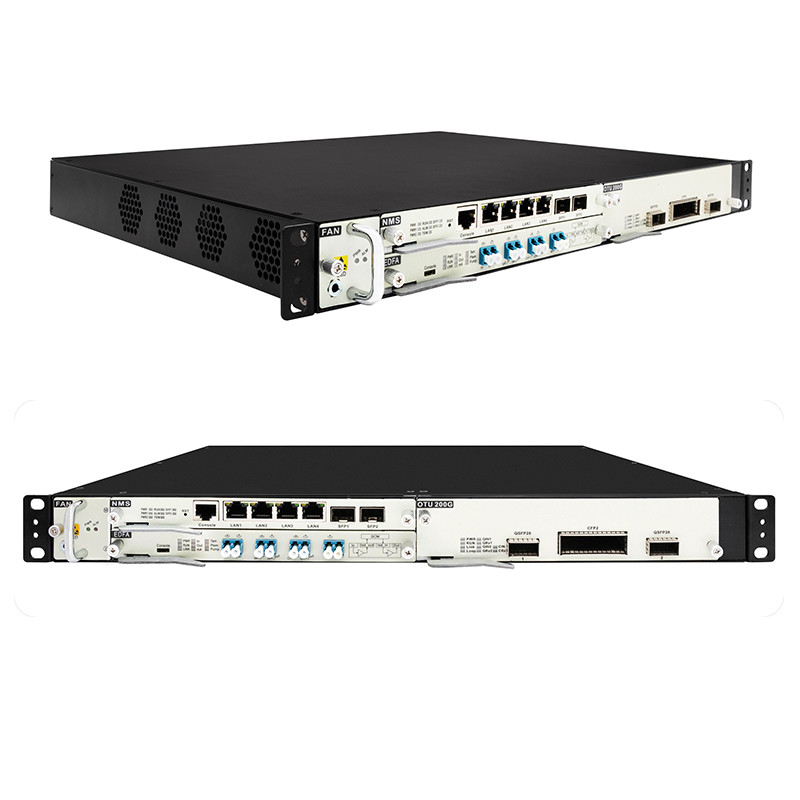

Σύστημα πλαισίου 1U Rack-Mount για Ενισχυτή Οπτικού Σήματος Συσκευής EDFA (Erbium-Doped Fiber Amplifier)

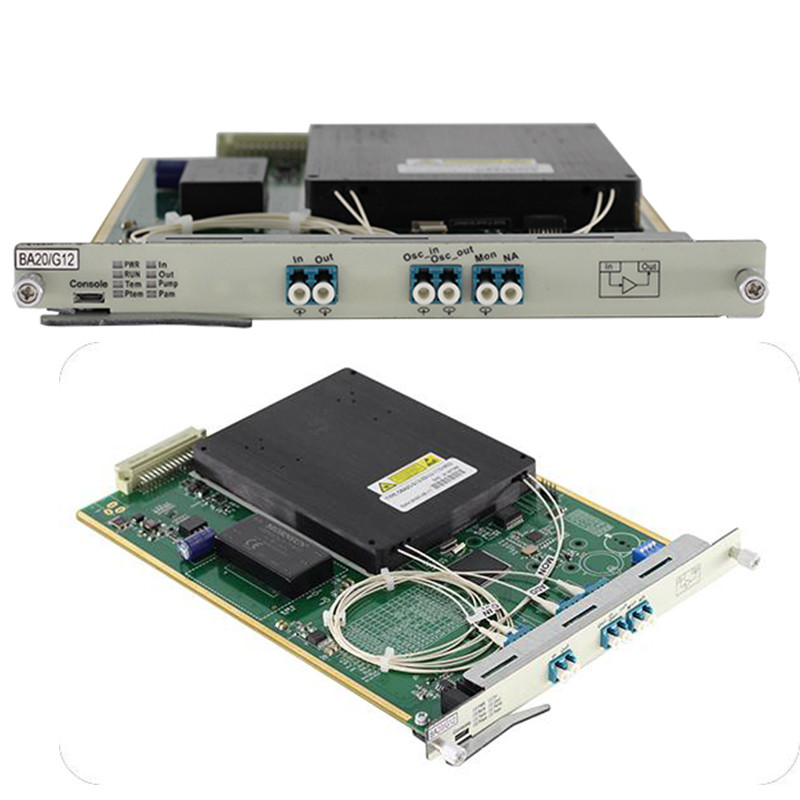

Κάρτα οπτικού ενισχυτή EDFA Hot-swappable

Χαρακτηριστικά Προϊόντος

• Χαμηλός συντελεστής θορύβου: Τυπική τιμή 5dB.
• Υψηλή επιπεδότητα κέρδους: Επιπεδότητα κέρδους μήκους κύματος DWDM <1.5dB.
• Πολλαπλές λειτουργίες λειτουργίας: Υποστηρίζει ρυθμιζόμενο κέρδος AGC, ρυθμιζόμενη έξοδο APC και ρυθμιζόμενη τάση ACC.
• Έλεγχος παροδικής απόκρισης: Ο έλεγχος παροδικής απόκρισης υψηλής απόδοσης εξασφαλίζει σταθερή ισχύ και κέρδος χωρίς να επηρεάζει τα υπάρχοντα σήματα.
• Λειτουργία αυτόματης διόρθωσης ASE: Βελτιστοποιεί αυτόματα τον θόρυβο ASE για να διασφαλίσει ότι ο δείκτης θορύβου είναι στο ελάχιστο.

Προδιαγραφή

Δομή

Ορισμός διεπαφής

Περιγραφή ένδειξης

Εισαγωγή

Η κύρια λειτουργία της κάρτας οπτικού ενισχυτή EDFA (Erbium Doped Fiber Amplifier) είναι να εκτελεί αντιστάθμιση ισχύος στο φως σήματος στον σύνδεσμο μετάδοσης και μπορεί ταυτόχρονα να ενισχύσει έως και 48 κανάλια (η απόσταση καναλιού είναι 100GHz) ή 96 κανάλια (η απόσταση καναλιού είναι 50GHz) στη ζώνη C.

Το οπτικό σήμα έχει τα χαρακτηριστικά επίπεδου κέρδους, ρυθμιζόμενου κέρδους και μικρού δείκτη θορύβου.

Είναι ένα απαραίτητο και σημαντικό μέρος του συστήματος DWDM, του μελλοντικού συστήματος υψηλής ταχύτητας και της οπτικής δικτύωσης μεγάλων αποστάσεων.

Πληροφορίες παρακολούθησης κάρτας EDFA

• Διαδικτυακή παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας ενός δίσκου EDFA.
• Παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος εισόδου και της οπτικής ισχύος εξόδου EDFA.
• Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας της αντλίας EDFA,
• Παρακολούθηση σε πραγματικό χρόνο του ρεύματος λειτουργίας EDFA, της κατανάλωσης ενέργειας, της θερμοκρασίας μήτρας, του ρεύματος ψύξης κ.λπ.,
• Ρυθμίστε τα οπτικά όρια εισόδου και εξόδου μέσω της διαχείρισης δικτύου, ρυθμίστε τη λειτουργία λειτουργίας EDFA, το όριο ισχύος εξόδου, το κέρδος κ.λπ.

Ρύθμιση

1. Ρύθμιση ορίου συναγερμού ισχύος εισόδου και εξόδου

Το όριο συναγερμού της ισχύος εισόδου και εξόδου του ενισχυτή μπορεί να ρυθμιστεί μέσω της διαχείρισης δικτύου. Όταν η ισχύς εισόδου είναι χαμηλότερη από το όριο, το EDFA θα ενεργοποιήσει συναγερμό. Αυτή τη στιγμή, η αντλία EDFA απενεργοποιείται και το EDFA δεν λειτουργεί. Όταν η έξοδος EDFA είναι χαμηλότερη από το όριο, θα ζητηθεί συναγερμός

2. Ρύθμιση λειτουργίας λειτουργίας

Η λειτουργία λειτουργίας του ενισχυτή μπορεί να ρυθμιστεί μέσω της διαχείρισης δικτύου: Λειτουργία σταθερού κέρδους AGC, λειτουργία σταθερής εξόδου APC, λειτουργία σταθερού ρεύματος ACC, το κέρδος μπορεί να ρυθμιστεί σε λειτουργία AGC, το εύρος ρύθμισης είναι ±1db είναι το καλύτερο, η ισχύς εξόδου μπορεί να ρυθμιστεί σε λειτουργία APC, το εύρος ρύθμισης είναι ±1dBm βέλτιστο

3. Ρύθμιση λειτουργίας προστασίας ματιών

Κατά την εγκατάσταση και την αποσφαλμάτωση ή την αντιμετώπιση προβλημάτων, μπορείτε να ενεργοποιήσετε τη λειτουργία προστασίας ματιών του ενισχυτή μέσω του συστήματος διαχείρισης δικτύου για να μειώσετε την ισχύ εξόδου του EDFA για να αποφύγετε τραυματισμούς στο προσωπικό συντήρησης

Φωτογραφία GUI
