4 Port Olycom Μη διαχειριζόμενος βιομηχανικός διακόπτης Gigabit Fiber
Βασικά χαρακτηριστικά του διακόπτη δικτύου Olycom

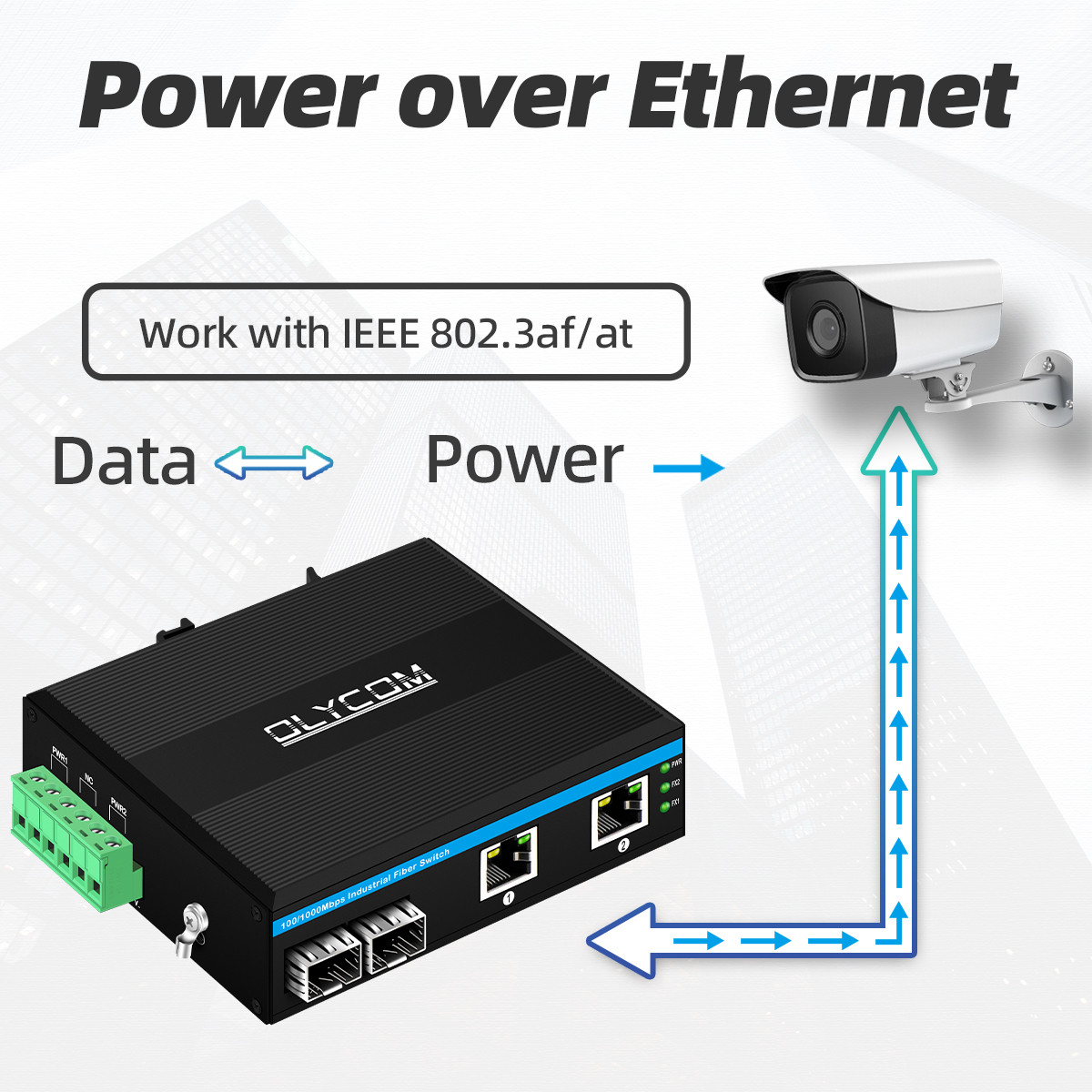

- Παροχή ενεργού PoE ((DC48V) σε IP κάμερες PoE, WAP κλπ. μέσω καλωδίου χαλκού κατηγορίας 5 ή άνω
- 2x100/1000Mbps Ατομικευμένες θύρες SFP ινών
- 2x10/100/1000Mbps Αυτοαναγνώριση RJ45, IEEE 802.3af/με ισχύ έως 1~ 4 θύρες
- Ανίχνευση των τρόπων PoE ((Non-PoE, 802.3af/at compliant) του συνδεδεμένου ηλεκτρικού εξοπλισμού
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Εγκατάσταση DIN σιδηροτροχιάς ή τοίχου
- Πεδίο ισχύος έως 100 μέτρα
- Συμμόρφωση με τα πρότυπα FCC και CE
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40°C75°C
Είναι μια ιδανική λύση για την παρακολούθηση IP, τον άνεμο, την ηλεκτρική ενέργεια, το υπόγειο PIS, την αυτοματοποίηση συναρμολόγησης, το SCADA ισχύος, την επεξεργασία λυμάτων, τη μεταλλουργία, την ευφυή μεταφορά, τη σιδηροδρομική μεταφορά,στρατιωτικές και άλλες βιομηχανίες
Προδιαγραφή μη διαχειριζόμενου διακόπτη Gigabit
| Ονομασία του προϊόντος |
10/100/1000Mbps Βιομηχανικός PoE Fiber Switch ((2F+2TP) |
| Αριθμός μοντέλου. |
IM-FP222GE |
| Λιμάνι |
2x100/1000M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
2x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάφραση ζώνης συστήματος: 12Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 17.856Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργός: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
| Κατανάλωση ενέργειας |
Πλήρης φόρτιση χωρίς PoE≤5W |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 30W (έδρα 1~2)
Συνολικός προϋπολογισμός: 60W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Καλωδίωση PoE |
1/2 (V+), 3/6 (V-) |
| Περιβάλλον |

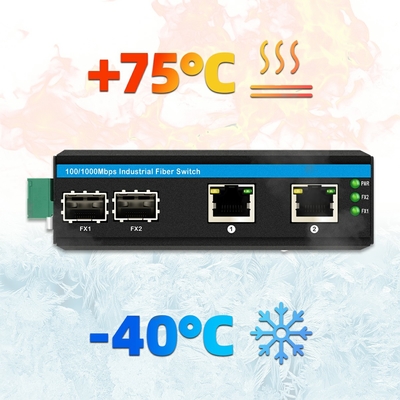

Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Πιστοποίηση |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα με κινητήρα που είναι κατασκευασμένα για τη χρήση ηλεκτρικής ενέργειας.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |

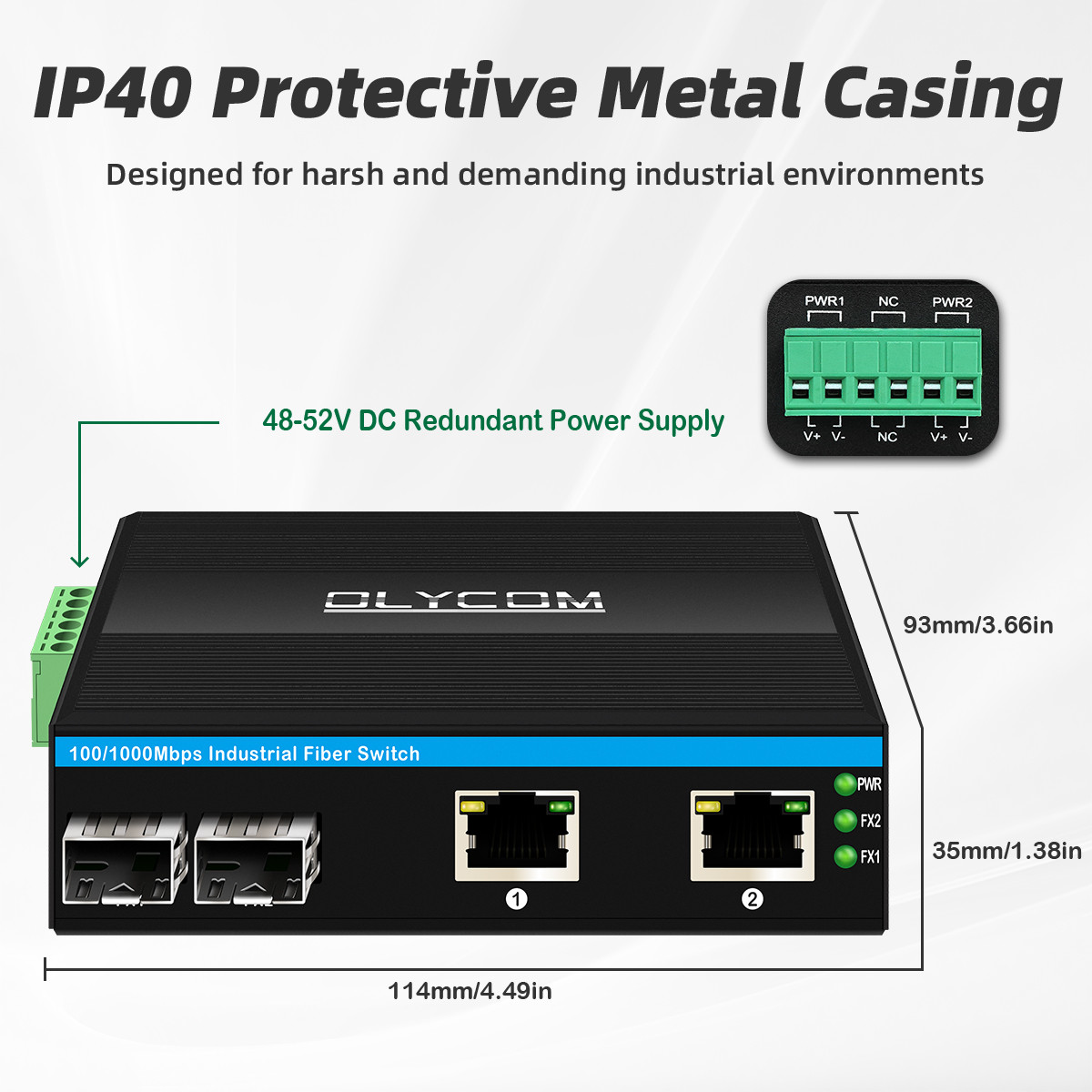

Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 114*93*35mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,35Kg/0,45Kg (καθαρό/ακαθάριστο)
|
| Εγγύηση |
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής |
Πληροφορίες συσκευασίας
1pc διακόπτης
Οδηγός χρήσης 1pc.
Σημείωση
Συσκευές (DIN σιδηροδρομική στήριξη, οπτική μονάδα, τροφοδοσία, patchcord, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σετ από εμάς
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κυριότερου κουτιού: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg

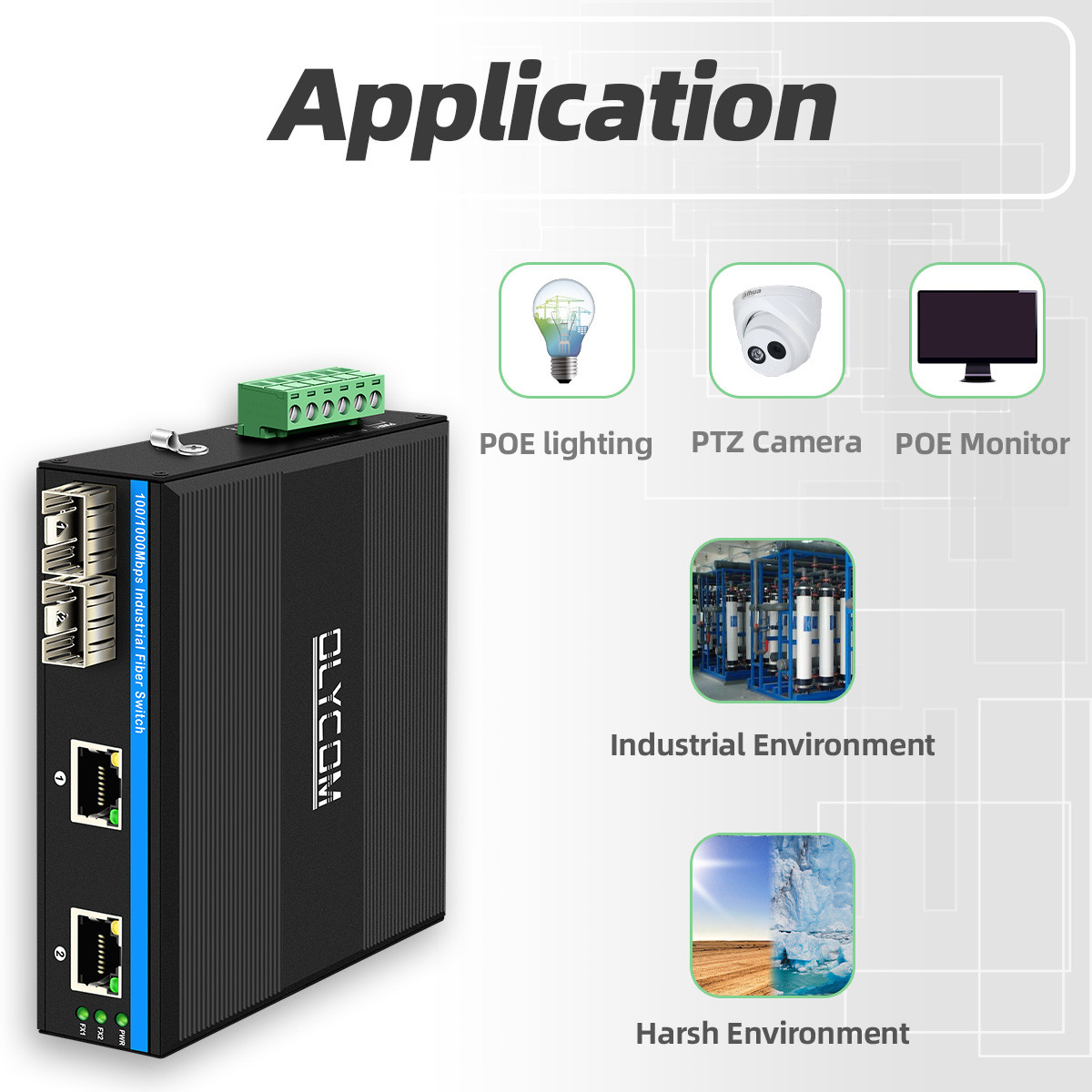

Εφαρμογή του εξωτερικού διακόπτη Ethernet
- Οποιοδήποτε δίκτυο χρησιμοποιεί μείγμα χαλκού και ινών
- Συνδεσιμότητα και επικοινωνία IP
- Σύστημα CCTV όπως κάμερα δικτύου, έλεγχος πρόσβασης
Συσκευές
| Βιομηχανική οπτική μονάδα |
| Επικαιροποιημένο |
100BASE-FX ((850nm) |
| Επικαιροποιημένο |
100BASE-FX |
| Επικαιροποιημένο |
100BASE-LX |
| Επικαιροποιημένο |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Ε20Δ-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| Επικαιροποιημένο |
1000BASE-SX |
| Επικαιροποιημένο |
1000BASE-SX ((1310nm) |
| Εφαρμογή του παρόντος κανονισμού. |
1000BASE-LX |
| Επικαιροποιημένο |
1000BASE-EX |
| ΟΣΒΛ1Γ20Δ-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Γ20Δ-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Βιομηχανική παροχή ενέργειας DIN |
| Δοκιμαστική μονάδα |
Δοκιμαστικό σύστημα |
| Δοκιμαστική μονάδα |
AC220V έως DC48V2.5A, -40°C ̇ 70°C |
Γενικές ερωτήσεις
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Realtek
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος ((συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3Μπορώ να το συνδέσω με συσκευές 10/100M;
Ολυκόμ:
Οι θύρες ινών υποστηρίζουν οπτικές ενότητες 100M ή 1G, plug-and-play, χωρίς ανάγκη για επιπλέον διαμόρφωση
Οι θύρες χαλκού είναι 10/100/1000M αυτοπροσαρμοσμένες
4- Τα καταφέρατε;
Ολυκόμ:
Είναι απλά plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο ((IM-FP222GM
