Ολυκόμ 4 θύρας Gigabit Industrial Fiber PoE Switch
Βασικά χαρακτηριστικά του διακόπτη οπτικών ινών
- Παροχή ενεργού PoE ((DC48V) σε IP κάμερες PoE, WAP κλπ. μέσω καλωδίου χαλκού κατηγορίας 5 ή άνω
- 2x100/1000Mbps Ατομικευμένες θύρες SFP ινών
- 4x10/100/1000Mbps Αυτοαναγνώριση RJ45, IEEE 802.3af/με ισχύ σε 1~4 θύρες
- Ανίχνευση των συνθηκών PoE ((Non-PoE, 802.3af/at compliant) του συνδεδεμένου ηλεκτρικού εξοπλισμού

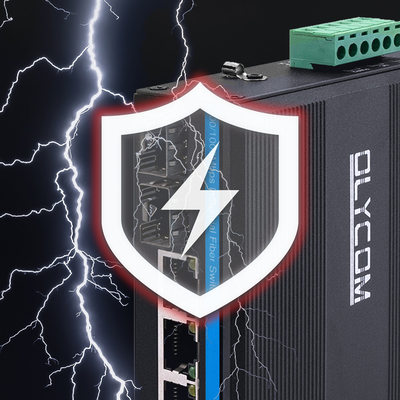

- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον

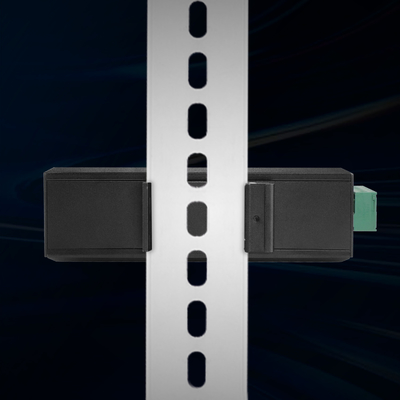

- Εγκατάσταση DIN σιδηροτροχιάς ή τοίχου
- Πεδίο ισχύος έως 100 μέτρα
- Συμμόρφωση με τα πρότυπα FCC και CE
- Θέρμανση περιβάλλοντος λειτουργίας: -40°C75°C
Τεχνικά δεδομένα του διακόπτη βιομηχανικού δικτύου
| Ονομασία του προϊόντος |
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+4TP) |
| Αριθμός μοντέλου. |
IM-FP244GE |
| Λιμάνι |
2x100/1000M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
4x10/100/1000M UTP RJ45 ((Υποστήριξη MDI/MDIX αυτόματης ανίχνευσης)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάφραση ζώνης συστήματος: 12Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 17.856Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργός: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
| Κατανάλωση ενέργειας |
Πλήρης φόρτιση χωρίς PoE≤5W |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~4)
Συνολικός προϋπολογισμός: 120W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Καλωδίωση PoE |
1/2 (V+), 3/6 (V-) |
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
| Πιστοποίηση |
Ειδικότερα, το σημείο 5.2.3.3 του παρόντος παραρτήματος ισχύει για τα συστήματα ηλεκτρονικής μετάδοσης.
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
Υπηρεσία συσκευασίας και μεταπώλησης βιομηχανικού PoE Switch
1* 4 θύρες Gigabit Fiber POE Switch ((ΧΩΡΙΣ προσαρμογέα ισχύος και SFP Transceiver)
1* Εγχειρίδιο προϊόντος
1* Κάρτα εγγύησης με εγγύηση 3 ετών
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κύριας θήκης: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg
| Βιομηχανική οπτική μονάδα |
| Επικαιροποιημένο |
1000BASE-SX |
| Επικαιροποιημένο |
1000BASE-SX ((1310nm) |
| Εφαρμογή του παρόντος κανονισμού. |
1000BASE-LX |
| Επικαιροποιημένο |
1000BASE-EX |
| ΟΣΒΛ1Γ20Δ-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Γ20Δ-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Βιομηχανική παροχή ενέργειας DIN |
| Δοκιμαστική μονάδα |
AC220V έως DC48V2.5A, -40°C ̇ 70°C |
| Δοκιμαστική μονάδα |
Δοκιμαστικό σύστημα |
| Δοκιμαστικό σύστημα |
Δοκιμαστική ενέργεια |
Ενημερωτικά ερωτήματα σχετικά με το Industrial PoE Switch
Ε: Είναι αυτό το τυποποιημένο POE;
Α: Ναι, υποστηρίζουμε IEEE 802.3af / σε ισχύ σε 1 ~ 4 RJ45 θύρες
Ε: Ποιο είναι το χρονικό διάστημα εγγύησης;
Α: Ένα έτος για HD οπτικό μετατροπέα βίντεο, κανονικό διακόπτη, μετατροπέα ινών μέσων ενημέρωσης, ενισχυτής δικτύου. Τρία έτη για μετατροπέα βιομηχανικής ινών και SFP δέκτη. Παρέχεται υπηρεσία επισκευής ζωής.
Ε: Παρέχετε υπηρεσίες OEM;
Α: Ναι, παρέχουμε υπηρεσία OEM. Αν έχετε απαιτήσεις σχετικά με το προσαρμοσμένο προϊόν, το παρέχουμε επίσης.
Ε: Πώς εγγυάστε την ποιότητα;
Απ: απολύτως ποτέ δεν χρησιμοποιούμε παλιά και ανακαινισμένα υλικά.Πάντα ένα δείγμα προ παραγωγής πριν από την μαζική παραγωγή, 48 ώρες δοκιμή γήρανσης πριν από την παράδοση.Πάντα τελική επιθεώρηση πριν από την αποστολή
