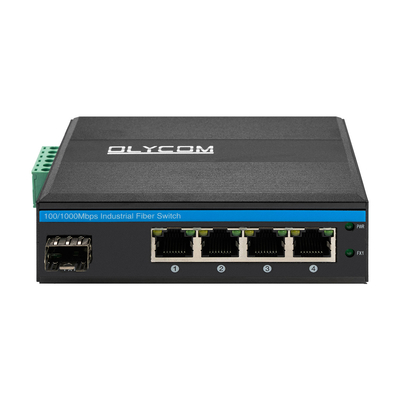

Εργατικός διακόπτης Gigabit 4 Port Harded PoE με SFP Fiber
Βασικά χαρακτηριστικά του βιομηχανικού διακόπτη NTwork
- Υποστήριξη ισχύος σε IP κάμερες POE μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet
- IEEE 802.3af/με ισχύ σε 1 ~ 4 θύρες RJ45
- 4 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 1 x 100/1000Mbps θύρες SFP ινών
- Προστασία από υπερτάσεις Ethernet 6 KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: πλήρες διπλό με πρότυπο IEEE 802.3x, μισό διπλό με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση με τις απαιτήσεις IEEE 802.3 10Base-T και IEEE 802.3u 1000Base-TX
- Η μέγιστη ισχύς είναι 15,4W κάτω από το πρότυπο af, 30W κάτω από το πρότυπο σε κάθε θύρα PoE
- Ανιχνεύστε τα μοντέλα PoE ηλεκτρικού εξοπλισμού.
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40 ° ~ 75 ° C
Σημείωση: η θύρα ινών εδώ είναι η θέση SFP.
Η θέση 1pc SFP πρέπει να χρησιμοποιεί 1.25G SFP δέκτη.
Ο δέκτης SFP μπορεί να είναι απλός ή διπλός, SM ή MM.
Το μήκος κύματος για το MM είναι 850nm/1310nm και το SM είναι 1310nm/1550nm.
Για περισσότερες λεπτομέρειες σχετικά με αυτό το Industrial POE fiber switch, επικοινωνήστε μαζί μας οποιαδήποτε στιγμή.
Προδιαγραφή του διακόπτη PoE CCTV
| Ονομασία του προϊόντος |
10/100/1000Mbps Βιομηχανικός PoE Fiber Switch ((1F+4TP) |
| Αριθμός μοντέλου. |
IM-FP144GE |
| Λιμάνι |
1x100/1000M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
4x10/100/1000M UTP RJ45 ((Υποστήριξη MDI/MDIX αυτόματης ανίχνευσης)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Εναλλακτικά χαρακτηριστικά |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάφραση ζώνης συστήματος: 10Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 14.88Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργός: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
| Κατανάλωση ενέργειας |
Πλήρης φόρτιση χωρίς PoE≤5W |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 30W (έδρα 1~4)
Συνολικός προϋπολογισμός: 120W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
| Καλωδίωση PoE |
1/2 (V+), 3/6 (V-) |
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
| Πιστοποίηση |
Ειδικότερα, το σημείο 5.2.3.3 του παρόντος παραρτήματος ισχύει για τα συστήματα ηλεκτρονικής μετάδοσης.
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 114*93*35mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,35Kg/0,45Kg (καθαρό/ακαθάριστο)
|
| Εγγύηση |
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής |
Μέγεθος του διακόπτη Gigabit SFP

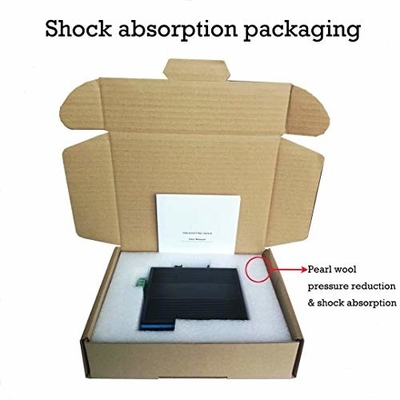

Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κύριας θήκης: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg
Εγκατάσταση διακόπτη DIN Ethernet
Εφαρμογή του διακόπτη οπτικών ινών
Γενικές ερωτήσεις του Olycom Gigabit Switch
Ε: Πώς μπορούμε να εγγυηθούμε την ποιότητα;
Α: Πάντα ένα δείγμα προ-παραγωγής πριν από τη μαζική παραγωγή.
Πάντοτε τελική επιθεώρηση πριν από την αποστολή.
Ε: Γιατί να αγοράσετε από εμάς και όχι από άλλους προμηθευτές;
Α: Η εταιρεία Shenzhen Olycom Technology Co., Ltd είναι κατασκευαστής οπτικών ινών από το 2003.Υπάρχουν πολλοί εγχώριοι και εξωτερικοί πράκτορες που μας βοηθούν να έχουμε ένα καλό μερίδιο αγοράς.
Ε: Ποιοι είμαστε;
Α: Εμείς είμαστε εγκατεστημένοι στο Guangdong της Κίνας, ξεκινάμε από το 2001,πουλάμε στη Δυτική Ευρώπη ((15.00%), Ανατολική Ευρώπη ((15.00%), Νότια Ευρώπη ((10.00%), Νότια Αμερική (10.00%), Αφρική (10.00%), Νοτιοανατολική Ασία (10.00%),Βόρεια Αμερική ((10.00%), Βόρεια Ευρώπη ((5.00%), Μέση Ανατολή ((5.00%), Ωκεανία ((5.00%), Ανατολική Ασία ((5.00%).
Ε: Μπορώ να έχω ένα δείγμα;
Α: Μπορούμε να παρέχουμε δείγματα, αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μου για να μιλήσουμε για περισσότερες λεπτομέρειες.
