Διαχειριζόμενος διακόπτης Ethernet από οπτική ίνα L3 βασισμένος σε 10G
Εισαγωγή

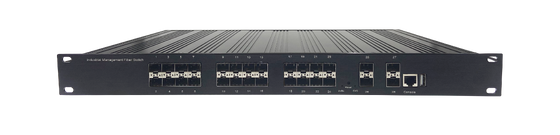

Το IM4X24S-GW είναι ένας υψηλής απόδοσης, διαχειριζόμενος βιομηχανικός διακόπτης ινών κλάσης φορέα που έχει σχεδιαστεί για υποδομές δικτύων κρίσιμης σημασίας που απαιτούν υψηλό εύρος ζώνης, εξαιρετικά χαμηλή καθυστέρηση,και μακροπρόθεσμη λειτουργική σταθερότηταΕνσωματώνει θύρες SFP 24 × 100/1000Mbps με θύρες uplink 4 × 10G SFP+,Παροχή ευέλικτης πρόσβασης σε ίνες και δυνατότητες συγκέντρωσης υψηλής χωρητικότητας για σύγχρονα βιομηχανικά δίκτυα Ethernet και δίκτυα μετρό.
Χτισμένο σε ένα ανθεκτικό σασί βιομηχανικής κλάσης 19 ιντσών, ο διακόπτης υποστηρίζει περιττή διπλή είσοδο ισχύος AC / DC (AC 100 ′′ 240V / DC 37 ′′ 75V),διασφάλιση συνεχούς λειτουργίας ακόμη και σε ασταθή περιβάλλοντα ισχύοςΤο σκληρό σχεδιασμό του με προστασία EMI/ESD βιομηχανικής κλάσης το καθιστά κατάλληλο για χρήση σε δύσκολες συνθήκες όπως συστήματα εξωτερικής παρακολούθησης, δίκτυα μεταφορών, έξυπνες πόλεις,και εγκαταστάσεις βιομηχανικού αυτοματισμού.
Πέρα από την αξιοπιστία του υλικού, το IM4X24S-GW προσφέρει μια πλήρη σειρά από δυνατότητες δικτύωσης στρώματος 2 και στρώματος 3, επιτρέποντας προηγμένη δρομολόγηση, κατανομή, βελτιστοποίηση κυκλοφορίας και έλεγχο ασφαλείας.Με ολοκληρωμένες επιλογές διαχείρισης, συμπεριλαμβανομένου του Web GUI, CLI, SNMP, SSH και Telnet, παρέχει ευέλικτη και αποτελεσματική λειτουργία και συντήρηση δικτύου για τους ενοποιητές συστημάτων και τους διαχειριστές δικτύου.
Ο διακόπτης αυτός έχει σχεδιαστεί όχι μόνο ως συσκευή συνδεσιμότητας αλλά και ως κόμβος συγκέντρωσης και ελέγχου κεντρικού δικτύου για δίκτυα υψηλής αξιοπιστίας σε μεγάλη κλίμακα.
Προδιαγραφές
|
Διασύνδεση Ε/Υ
|
|
Δύναμη
|
Δυνατότητα ανάφλεξης
|
|
Λιμάνι
|
24*1000Mbps SFP θύρα
4 * 10G SFP+ θύρα ινών
1*Πόρτα κονσόλας
1 * USB 2.0 θύρα αποθήκευσης
|
|
Απόδοση
|
|
Διάφραση ζώνης
|
128Gbps
|
|
Ποσοστό διαβίβασης πακέτων
|
95.3Mpps
|
|
Δυνατότητα μνήμης flash
|
256MB
|
|
Διεύθυνση MAC
|
16 χλμ.
|
|
Τετραγωνισμός Jumbo
|
12 χλμ.
|
|
Τρόπος μεταφοράς
|
Αποθήκευση και μεταφορά
|
|
Τύπος
|
|
Πρωτόκολλο δικτύου
|
IEEE802.3: 10Base-T
Ηλεκτρονικό δίκτυο Ethernet IEEE 802.3i 10BASE-T
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
IEEE 802.3av GVRP
Ελέγχος ροής IEEE 802.3x
Συγκέντρωση συνδέσμων IEEE 802.3ad
Πρωτόκολλο IEEE 802.1v VLAN
Πρωτόκολλο IEEE 802.1d (STP)
IEEE 802.1s Rapid Spanning Tree (RSTP)
IEEE 802.1w Πολλαπλό δέντρο διάταξης (MSTP)
IEEE 802.1q VLANs / Ετικέτες VLAN
Ασφάλεια σύνδεσης δικτύου IEEE 802.1x
IEEE 802.1p QoS
|
|
Μέσο δικτύου
|
10BASE-T: καλώδιο UTP κατηγορίας 3, 4, 5 (μέγιστο 100m)
100BASE-TX/1000BASE-T: καλώδιο UTP κατηγορίας 5, 5e ή υψηλότερο (μέγιστο 100m) 1000BASE-X: MMF, SMF
10GBASE-LR
10GBASE-SR
|
|
Οπτικά χαρακτηριστικά
|
Πολλαπλή λειτουργία:850/1310nm (0-2KM)
Μία λειτουργία:1310/1550/1490nm ((0-120KM)
|
|
Προστασία.
|
|
Πιστοποιητικό ασφαλείας
|
CE
|
|
Περιβάλλον
|
|
Εργασιακό περιβάλλον
|
Εργασιακή θερμοκρασία: -10~50°C
Θερμοκρασία αποθήκευσης: -40~70°C
Εργασιακή υγρασία :10%~90%, μη συμπυκνωτική
Θερμοκρασία αποθήκευσης: 5% ~ 90%, μη συμπυκνωτική
|
|
Ενδείξεις
|
|
Δείκτες LED
|
PWR,SYS,Link,ACT
|
|
Μηχανικές
|
|
Μέγεθος δομής
|
Μέγεθος προϊόντος:440*250*44mm
Καθαρό βάρος του προϊόντος:10,6 κιλά
Ακαθάριστο βάρος του προϊόντος:10,9 κιλά
|
|
Μέγιστη ισχύς
|
35W
|
|
Κατάλογος πακέτων
|
Διακόπτης Ethernet: 1 σύνολο,χειριστήριο χρήστη: 1 υπολογιστή,πιστοποιητικό: 1 υπολογιστή,καλώδιο τροφοδοσίας: 1 υπολογιστή
|
|
Ειδικά χαρακτηριστικά της L3
|
- L3 Διαδρομή
*128 Καταχωρήσεις διεπαφής IPv4
*256 Εισάξεις στατικής δρομολόγησης IPv4
*8K IPv4 Δυναμικές καταχωρήσεις δρομολόγησης
- RIP v1, v2
-OSPF v1, v2, V3
- IGMP v1, v2, v3
|
- Πολλαπλή δρομολόγηση
* Στατική πολλαπλή διαδρομή
- ARP αντιπρόσωπος
- DHCP διακομιστής / αναμετάδοσης
- VRRP
- BFD
|
|
Χαρακτηριστικά L2
|
- Συγκέντρωση συνδέσμων
*συσσωρευτική συλλογή στατικών συνδέσμων
*802.3ad LACP
*Μέχρι 64 ομάδες συγκέντρωσης, που περιέχουν 8 λιμένες ανά ομάδα
- Πρωτόκολλο Δέντρου Επικράτησης.
*802.1D STP
* 802.1w RSTP
*802.1s MSTP
*32 Παράσταση MSTP
* Ασφάλεια STP: Ανίχνευση πίσω από το βρόχο, προστασία TC, φίλτρο / προστασία BPDU, προστασία ρίζας
|
- Ανίχνευση Loopback.
- Έλεγχος ροής.
*802.3x Έλεγχος ροής
-Αποκάλυψη του λιμανιού.
*Ένα προς ένα
*Πολλοί προς έναν
*Βάσει ροής
*Tx/Rx/Και τα δύο
- LLDP, LLDP-MED
|
|
Πολλαπλή μετάδοση L2
|
-1024 ομάδες IGMP
-Το ΓΓΜΠ ψάχνει.
* IGMP v1/v2/v3 Εξερεύνηση
* IGMP Γρήγορη άδεια
*MVR
* IGMP Snooping Querier
*Περιορισμένη πολυδιάδοση IP
* Στατική διαβίβαση πολλαπλών εκπομπών
|
- Μ.Λ.Δ. Ψάχνοντας.
*MLD v1/v2 Εξερεύνηση
* MLD Snooping Querier
* Γρήγορη αναχώρηση
*Περιορισμένη πολυδιάδοση IP
* Στατική διαβίβαση πολλαπλών εκπομπών
|
|
Επικοινωνίες VLAN
|
- Ομάδα VLAN
*Ομάδες VLAN 4K
-802.1Q ετικέτα VLAN
-MAC VLAN
- Πρωτόκολλο VLAN
|
- VLAN VPN (QinQ)
-Το GVRP
- Ιδιωτικό VLAN.
|
|
Πολιτική εξυπηρέτησης
|
-Κλάση υπηρεσίας.
*Προτεραιότητα λιμένα
*802.1p Προτεραιότητα CoS/DSCP
*8 ουρές προτεραιότητας
*Σύστημα προγραμματισμού ουράς
- Έλεγχος εύρους ζώνης.
*Περιορισμός βαθμολογίας βάσει λιμένα/ροής
*Ελέγχος καταιγίδας
|
- Διαφορετικό.
*Διαφορετική κατηγορία
*Πολιτική διαφόρων υπηρεσιών
*Διαφορετική εξυπηρέτηση
- Αυτόματο VoIP.
- Φωνητικό VLAN.
|
|
ΑΚΑ
|
- Υποστηρίζει μέχρι 3328 καταχωρήσεις
-ΜΑΚ ACL
*Πηγή MAC
*Καθορισμός MAC
*Το αναγνωριστικό VLAN
*Προτεραιότητα χρήστη
*EtherΤύπος
-Συνηθισμένο IP ACL
*Πηγή IP
*Το IP προορισμού
- Χρονολογημένο ACL
|
-Εκτεταμένη IP ACL
*Πηγή IP
*Το IP προορισμού
*Συγκεύασμα
* Πρωτόκολλο IP
*Σημαία TCP
*Πορτ TCP/UDP
*DSCP/IP TOS
|
|
Ασφάλεια
|
- ΑΑΑ.
- Ο Δ.Α.Κ.Π. ψάχνει.
- IP-MAC-Port Binding:Μέχρι 32768 καταχωρήσεις
-Επιθεώρηση ARP: Μέχρι 32768 καταχωρίσεις
- IP Source Guard:Μέχρι 1020 καταχωρήσεις
- Στατική/Δυναμική Ασφάλεια Λιμένων
- Μέχρι 64 διευθύνσεις MAC ανά θύρα
-Μεταδόσεις/Πολλαπλές εκπομπές/Εναμελές έλεγχο καταιγίδας.
*Κατάσταση ελέγχου kbps/ratio/pps
- IP/Port/MAC βασισμένο έλεγχο πρόσβασης
-Να υπερασπιστούμε.
|
-802.1X
*Αναγνώριση βασισμένη σε θύρα
*MAC(Host) βασισμένη εξακρίβωση ταυτότητας
*Επισκέπτης VLAN
* Υποστήριξη της εξακρίβωσης της ταυτότητας και της λογοδοσίας του Radius
- Απομόνωση λιμανιού.
- Φίλτρα MAC
- Ασφαλής διαχείριση ιστοσελίδας μέσω HTTPS με SSLv3/TLS1.0
- Ασφαλής διαχείριση διασύνδεσης γραμμής εντολών (CLI) με SSHv1/SSHv2
|
|
Διοίκηση
|
-Διαδικτυακό GUI
-Διασύνδεση γραμμής εντολών (CLI) μέσω της θύρας της κονσόλας, telnet
-SNMPv1/v2c/v3
- ΣΠΝΜΠ παγίδα / ενημέρωση
-RMON (1,2,3,9 ομάδες)
- Επιλογή DHCP82
-Μεταφορά αρχείων HTTP/TFTP
|
- Παρακολούθηση CPU
- Διάγνωση καλωδίων.
- Έλεγχος πρόσβασης.
- ΣΝΤΠ.
- Το ημερολόγιο του συστήματος.
-Δύο εικόνες.
- Διαχείριση IPv6
-Το αναγνωριστικό κυκλώματος PPPOE
|
|
ΜΙΒ
|
- MIB II (RFC1213)
-Συμβουλευτής MIB (RFC2233)
-Ethernet Interface MIB (RFC1643)
- Πύλη MIB (RFC1493)
-P/Q-Bridge MIB (RFC2674)
-RMON MIB (RFC2819)
|
-RMON2 MIB (RFC2021)
-Radius λογιστικός πελάτης MIB (RFC2620)
-Radius Authentication Client MIB (RFC2618) -Προσωπικό μητρώο αναγνώρισης
- Απομακρυσμένη κλήση, εντοπισμός MIB (RFC2925)
|
Βασικά χαρακτηριστικά
Το IM4X24S-GW προσφέρει έναν ισχυρό συνδυασμό απόδοσης, κλιμακωτότητας και προηγμένης νοημοσύνης δικτύου, καθιστώντας το κατάλληλο για απαιτητικά βιομηχανικά και τηλεπικοινωνιακά περιβάλλοντα.
Αρχιτεκτονική ινών υψηλής πυκνότητας
24 × 100/1000Mbps θύρες πρόσβασης SFP ινών για τη συλλογή συσκευών μεγάλης κλίμακας
4 × 10G θύρες uplink SFP+ που επιτρέπουν σύνδεση backbone υψηλού εύρους ζώνης
Υποστηρίζει την οπτική μετάδοση μεγάλων αποστάσεων για δίκτυα μετρό και βιομηχανικά δίκτυα
Ευέλικτη ανάπτυξη ινών που υποστηρίζει περιβάλλοντα μονό-και πολυ-τρόπου
Μηχανή μεταγωγής υψηλής απόδοσης
Δυναμικότητα εναλλαγής έως 128Gbps με αρχιτεκτονική μη αποκλεισμού
Επιδόσεις προώθησης έως 95,3Mpps για σενάρια υψηλής πυκνότητας κυκλοφορίας
Η λειτουργία αποθήκευσης και διαβίβασης εξασφαλίζει την ακεραιότητα και τη σταθερότητα των δεδομένων
Υποστηρίζει jumbo frames έως 12K για υψηλής απόδοσης μετάδοση δεδομένων
Προχωρημένες δυνατότητες εναλλαγής στρώματος 2
Πλήρης υποστήριξη VLAN (802.1Q, port-based, MAC VLAN, QinQ)
Πρωτόκολλα STP / RSTP / MSTP για την πρόληψη των βρόχων και την εφεδρικότητα δικτύου
Πρωτόκολλο ελέγχου συγκέντρωσης συνδέσμων (LACP) με έως 64 ομάδες
IGMP Snooping / MLD Snooping για βελτιστοποιημένη παράδοση πολλαπλών εκπομπών
Προηγμένη διαχείριση λιμένων, συμπεριλαμβανομένης της αντανάκλασης, της απομόνωσης και του ελέγχου του ρυθμού
Δυνατές λειτουργίες δρομολόγησης στρώματος 3
Στατική υποστήριξη δρομολόγησης και πλήρης υποστήριξη δυναμικής δρομολόγησης (RIP, OSPF, BGP, VRRP, BFD)
Υποστηρίζει IPv4 και IPv6 περιβάλλοντα δικτύου διπλής στοίβας
Δυναμίες πολλαπλής δρομολόγησης και ARP proxy
Υποστήριξη DHCP διακομιστή, ρελέ και IPv6 DHCP για ευέλικτη ανάπτυξη δικτύου
Υψηλή κλιμακωτότητα για επιχειρηματικά και μητροπολιτικά δίκτυα
Ασφάλεια δικτύου Enterprise-Class
Πιστοποίηση IEEE 802.1X με υποστήριξη Radius και TACACS+
Σύνδεση MAC/IP/Port και DHCP Snooping για προστασία κατά της παραποίησης
Φίλτρας κυκλοφορίας με βάση το ACL για τα στρώματα IPv4/IPv6/MAC
Μηχανισμοί πρόληψης επιθέσεων DoS και ασφάλειας λιμένων
Ασφαλής διαχείριση μέσω HTTPS, SSH και κρυπτογραφημένης πρόσβασης CLI
Προηγμένη ποιότητα εξυπηρέτησης και διαχείριση κυκλοφορίας
Πολιτική ποιότητας που βασίζεται στην ταξινόμηση 802.1P, DSCP και DiffServ
Μηχανισμοί προγραμματισμού πολλαπλών ουρών για την κατάταξη προτεραιοτήτων κυκλοφορίας
Ελέγχος εύρους ζώνης ανά θύρα και ανά ροή
Καταστολή καταιγίδων μετάδοσης, πολυδιάθεσης και μονοδιάθεσης
Βελτιωμένες επιδόσεις για την παρακολούθηση με βίντεο και υπηρεσίες σε πραγματικό χρόνο
Ολοκληρωμένη διαχείριση δικτύου
Πολλαπλές διεπαφές διαχείρισης: Web GUI, CLI, SNMP v1/v2/v3, Telnet, SSH
Παρακολούθηση του συστήματος, συμπεριλαμβανομένης της χρήσης της CPU, της κατάστασης των θύρων και των πληροφοριών της οπτικής μονάδας
Διπλό firmware αντίγραφο ασφαλείας εικόνας για την αξιοπιστία του συστήματος
Διαχείριση αντιγράφων ασφαλείας, αποκατάστασης και αναβάθμισης διαμόρφωσης
Υποστήριξη συγχρονισμού χρόνου SNTP και καταγραφής συστημάτων
Εφαρμογές
Το IM4X24S-GW είναι ιδανικό για ανάπτυξη δικτύων μεγάλης κλίμακας και κρίσιμης σημασίας, συμπεριλαμβανομένων:
- Δίκτυα υποδομής Ethernet και τηλεπικοινωνιακών δικτύων
- Έξυπνες πόλεις και ασφαλείς πόλεις
- Δίκτυα βιομηχανικού αυτοματισμού και παραγωγής
- Κυβερνητικά, μεταφορικά και δημόσια συστήματα
- Πλατφόρμες βιντεοεπιτήρησης HD και παρακολούθησης σε πραγματικό χρόνο
- Συγκέντρωση της ραχοκοκαλιάς των επιχειρήσεων και των πανεπιστημίων
