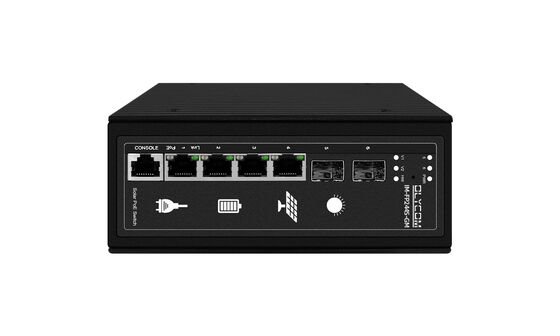

Ενσωματωμένο MPPT Ηλιακό PoE Switch L2 Διαχειριζόμενο Gigabit Ethernet 4 θύρες DIN Mounted CE

Ονομασία του προϊόντος

10/100/1000Mbps Διαχειριζόμενος βιομηχανικός ηλιακός διακόπτης PoE ((2F+4TP)

Αριθμός μοντέλου.

IM-FP244S-GM

Λιμάνι

4*10/100/1000Πορτ TX PoE βάσης (δεδομένα)

2*100/1000M θύρες SFPl

Πορτ PoE

1 θύρα υποστηρίζει IEEE802.3af/at/poe++/bt, max 90W PoE εξόδου

2-4 θύρες υποστηρίζει IEEE802.3af/at,max 30W/port,PoE out

Διαχείριση λιμένων

Μία θύρα κονσόλας

Κλειδί επαναφοράς

Ένα

Γέφυρα PoE

Μέγιστο 120W

Πρωτόκολλα δικτύου

IEEE 802.3;

IEEE 802.3u 100BASE-TX·

IEEE 802.3ab1000BASE-T·

IEEE 802.3x·

IEEE 802.3z 1000BASE-X·

IEEE 802.3af/at· AI PSE·

IEEE 802.3ad·

Δελτίο ΕΚ 6-1982, σημείο 2.1.

STP ((Πρωτόκολλο δέντρου διάχυσης) RSTP/MSTP ((Πρωτόκολλο δέντρου γρήγορης διάχυσης)

Πρωτόκολλο δακτυλικού δικτύου EPPS

Προδιαγραφή λιμένα

10/100/1000BaseT(X)Αυτοκίνητο

Τρόπος διαβίβασης

αποθήκευση και προώθηση (πλήρη ταχύτητα καλωδίου)

Διάφραση ζώνης

20Gbps

Προώθηση πακέτων

40.32pps

Πίνακας διευθύνσεων MAC

8K

μνήμη cache

4.1M

Απόσταση μετάδοσης

10BASE-T:Κατηγορία 3,4,5 UTP ((= 250 μέτρα)

100BASE-TX:Cat5 ή μεταγενέστερη UTP ((= 100 μέτρα)

1000BASE-TX: Cat6 ή μεταγενέστερη UTP ((=1000 μέτρα)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) ή 10μm SMF ((2m~5000m) Υποστήριξη καθολικού BIDI

Ποσοστό

Ethernet 10Mbps μισό διπλό, 20Mbps πλήρες διπλό

Γρήγορη Ethernet 100Mbps μισό διπλό, 200Mbps πλήρες διπλό

Gigabit Ethernet 2000Mbps fuli duplex

CPU

500 MHz

ΦΛΑΣ

16M

Μνήμη RAM

128M

Βάτ

Τόρξη + πλήρες φορτίο: 300w·

Κλείστρο λειτουργίας

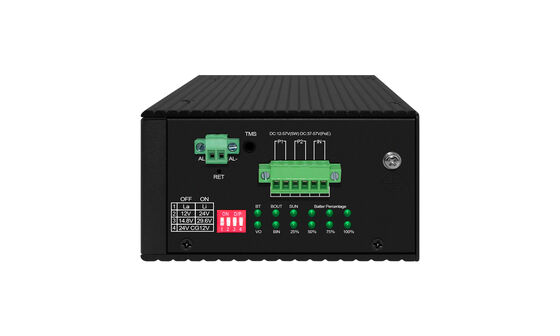

PWR: Δείκτης ισχύος

SYS: Δείκτης συστήματος

Πύλη δικτύου: (δείκτης σύνδεσης δικτύου ανοιχτό πράσινο)

Φως δείκτη PoE: (φως πορτοκαλί δείκτης σύνδεσης δικτύου)

Δείκτης LED φόρτισης

BT: Δείκτης κατάστασης μπαταρίας. VO: Δείκτης επιτυχίας ενίσχυσης POE

BOUT: Δείκτης εκφόρτισης της μπαταρίας· BIN: Δείκτης φόρτισης της μπαταρίας

SUN: δείκτης κατάστασης ηλιακής ενέργειας· 25%-100%: δείκτης επιπέδου μπαταρίας

Λειτουργία φόρτισης

Πλήρως αυτόματη φόρτιση, μέγιστη απόδοση 98%, μέγιστο ρεύμα φόρτισης 15A

Ενσωματωμένο έλεγχο MPPT

Ενσωματωμένη λειτουργία προστασίας μπαταρίας

Πλήρως αυτόματη αναγνώριση τάσης μπαταρίας

Συστήμα αυτόματης ενεργοποίησης ενσωματωμένης μπαταρίας λιθίου

Ενσωματωμένο σύστημα προστασίας από την εκκίνηση χαμηλής ισχύος

Ενσωματωμένη διεπαφή παρακολούθησης θερμοκρασίας μπαταρίας

Υποστηρίζει λειτουργία προστασίας από υπερθερμοκρασία

Εισόδου ισχύος

Υποστηρίζει είσοδο ηλιακού πάνελ 12V (≤32V) / σε συνδυασμό με μπαταρία 12V

Υποστηρίζει είσοδο ηλιακού πάνελ 24V (≤45V) / σε συνδυασμό με μπαταρία 24V

Μέγιστη ισχύς 1200W

Μέγιστη ηλιακή τάση εισόδου: 57V

Υποστηρίζει εισροή συνεχούς ρεύματος 37-57V

Υποστηρίζει DC / μπαταρία φόρτισης και εκφόρτισης 32-45V

Τύπος μπαταρίας

Προεπιλεγμένοι τύποι μπαταριών 6

1: Συσκευή μπαταριών 12V με μόλυβδο και οξύ

2: Συσκευή μπαταριών μολύβδου-οξέος 24V

3: Συσκευή μπαταρίας λιθίου 12,6V

4: Συσκευή μπαταριών λιθίου 25,2V

5: Συσκευή μπαταριών φωσφορικού λιθίου σιδήρου 14,8V

6: 29,6V μπαταρία φωσφορικού λιθίου σιδήρου

Προσαρμόσιμες παραμέτρους μπαταρίας

Υποστηρίζει μέγιστη χωρητικότητα 500AH

Περιβάλλον χρήσης

Θερμοκρασία λειτουργίας: -20°C~65°C

Θερμοκρασία αποθήκευσης: -40°C~70°C

Εργασιακή υγρασία :10%~90%, RH Μη πήξη

Ενυδάτωση αποθήκευσης: 5%~90%, RH Μη πήξη

Έκλαση

Επίπεδο προστασίας

6KV 8/20us;8KV ηλεκτροστατική προστασία ESD

Διάκριση IP40

μέγεθος ((L*W*H)

Μέγεθος προϊόντος: 157mm*115mm*45mm

Μέγεθος συσκευασίας:410mm*280mm*100mm

Ν.Δ/Γ.Δ ((kg)

3.5/4.1kg (Άλλα: Το προϊόν αυτό δεν περιλαμβάνει ηλιακούς συλλέκτες ή μπαταρίες)

Εγκατάσταση

Τύπος σιδηροτροχιάς DIN (με τοποθετημένο στο τοίχωμα ελατήριο)

Εγγύηση

Ολόκληρη συσκευή για 1 έτος ((Δεν περιλαμβάνονται εξαρτήματα)

Τύπος μπαταρίας

Η μπαταρία μολύβδου και οξέος

Η μπαταρία λιθίου

Η μπαταρία φωσφορικού λιθίου σιδήρου

Η τάση της μπαταρίας

12V

24V

12.6V

25.2V

14.8V

29.6V

Τρόπος φόρτισης

MPPT ((όριο ρεύματος και τάσης - σταθερό ρεύμα - όριο τάσης - πίεση και όριο ρεύματος --- κυμαινόμενο φορτίο)

MPPT (συνεχές ρεύμα και τάση που περιορίζουν σταθερό ρεύμα σταθερή τάση)

Βοηθητική λειτουργία φόρτισης

Υποστήριξη

Οριακό όριο ανίχνευσης τάσης μπαταρίας

< 12,6V

< 24,8V

< 12,2V

< 24,4V

< 14,2V

< 28,8V

Κατηγοριακό ρεύμα φόρτισης

15Α

ρεύμα πλεύσης

50mA-1000mA

Επικεφαλής

Χρόνος πλεύσης

3 ώρες

Επικεφαλής

Σταθμός φόρτισης

Χρονοδιάγραμμα άφιξης

Η ονομαστική τάση και το ταυτόχρονο ρεύμα φόρτισης < 30mA

Διοριζόμενο ρεύμα εκκένωσης

6.5Α

3.6Α

8.5Α

4Α

6.5Α

4Α

Η τάση εξόδου PoE

42 ~ 57V

Δύναμη εξόδου PoE

Μέγιστο 120W

Φωτοηλεκτρική τάση ανοικτού κυκλώματος

32V

45V

32V

45V

32V

45V

Φωτοηλεκτρική εισροή

Μέγιστο 57V, μέγιστο 1200W

Μέγιστη τάση φόρτισης

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

Η τάση κυμαινόμενης φόρτισης

13.7V

27.4V

Επικεφαλής

Επικεφαλής

Επικεφαλής

Επικεφαλής

Τεχνική μέθοδος

10.1V

20.2V

9V

18V

10.2V

20.4V

Τύπος

Προεπιλεγμένες προδιαγραφές τύπου μπαταρίας 6 (12V μπαταρία * 3, 24V μπαταρία * 3) Προσαρμόσιμες παραμέτρους μπαταρίας

Υποστηρίζει μέχρι 500AH

Προστασία από υπερθερμοκρασία

Υποστηρίζει αυτόματη διακοπή λειτουργίας της μητρικής πλακέτας πάνω από τη θερμοκρασία και της μπαταρίας πάνω από τη θερμοκρασία (προαιρετικό)

Προστασία εισόδου

Προστασία από υπερστροφή, υπερπίεση, καθυστερημένη εκκίνηση και προστασία κατά της σύνδεσης

Λειτουργία εξόδου

Υπερστροφές, υπερτάσεις και βραχυκυκλώματα

Φως δείκτη

Δείκτης κανονικής λειτουργίας συστήματος, λαμπτήρα μπαταρίας, δείκτης κανονικής εισόδου, δείκτης εκφόρτισης και πολυλειτουργικός δείκτης συνθετικής βλάβης

Θερμοκρασία λειτουργίας

-20°C ~+65°C
