Σύνθετο μοντελοποιημένο σχεδιασμό Μία στάση 400G/800G DWDM λύση
Επισκόπηση του προϊόντος

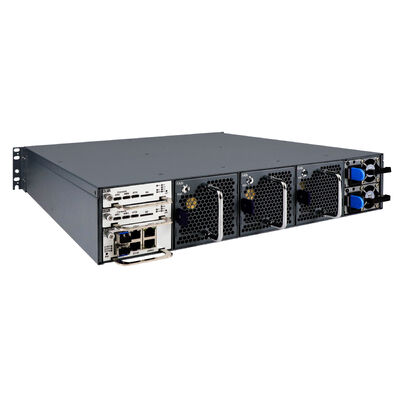

Το OM5800 είναι μια πρωτοποριακή καινοτόμος πλατφόρμα μετάδοσης DCI OTN που ξεκίνησε από την OLYCOM.
Το OM5800 διαθέτει τα χαρακτηριστικά μικρού μεγέθους, πρόσβασης σε υπηρεσίες μεγάλης χωρητικότητας, μετάδοσης μεγάλων αποστάσεων, απλής και βολικής λειτουργίας και διαχείρισης μέσω Web GUI,αξιόπιστη λειτουργία και εξοικονόμηση ενέργειας και μείωση των εκπομπών, η οποία ανταποκρίνεται αποτελεσματικά στις ανάγκες διαστημικής και μεγάλης εύρους ζώνης μεταφοράς διασύνδεσης κέντρων δεδομένων χρηστών.
Το OM5800 διαθέτει ένα μοντελοποιημένο σχεδιασμό που επιτρέπει τόσο την οπτική-ηλεκτρική αποσύνδεση για τη μείωση του κόστους όσο και την ολοκληρωμένη διαχείριση εντός του ίδιου πλαισίου.
Με τις δυνατότητες SDN, δημιουργεί μια έξυπνη και ανοιχτή αρχιτεκτονική δικτύου.
Το σύστημα υποστηρίζει το μοντέλο YANG βασισμένο στο πρωτόκολλο NetConf / YANG, ενώ προσφέρει επίσης πολλαπλές μεθόδους διαχείρισης, συμπεριλαμβανομένων Web GUI, CLI, NetConf και SNMP για εξορθολογισμένες λειτουργίες.
Βασικά χαρακτηριστικά
1Υψηλή ολοκλήρωση:
1U & 2U Πλαισίου, 2U υποστηρίζει 4 * 1.6T slots υπηρεσίας, 1U υποστηρίζει 2 * 1.6T slots υπηρεσίας, η κάρτα υπηρεσίας είναι συμβατή
Από την πλευρά του πελάτη:
Υποστηρίζει GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE κλπ ((βλ. λεπτομέρειες της κάρτας για λεπτομέρειες)
Αριστερή γραμμή:
Υποστηρίζει 100G/200G/400G/800Gbps ανά κύμα
2Υπερμεγέθης χωρητικότητας:
Ένα ενιαίο πλαίσιο μπορεί να μεταφέρει έως και 6,4 τόνους χωρητικότητας, φθάνοντας το κορυφαίο επίπεδο στον κλάδο
3- Εξαιρετικά απλές πράξεις:
Ευέλικτος ορισμός, έξυπνη συντήρηση web GUI,
βελτίωση της λειτουργικότητας της εξ αποστάσεως λειτουργίας και
συντήρηση
Υποστηρίζει απομακρυσμένες πόρτες δικτύου και σειριακές πόρτες
πρόσβαση, και υποστηρίζει την απομακρυσμένη κρύα και ζεστή επανεκκίνηση
Υποστήριξη απομακρυσμένης αναβάθμισης του πλαισίου και της κάρτας, απομακρυσμένης εισαγωγής διαμόρφωσης και απομακρυσμένης λήψης αρχείων καταγραφής
4Σχεδιασμός λευκού κουτιού:
Υποστήριξη πρωτοκόλλων Netconf με βάση το μοντέλο Yang
Δικτυακό GUI/CLI/SNMP
Περιμένετε για την ανοιχτή διεπαφή διαχείρισης, υποστήριξη Open API, και να συνειδητοποιήσει τη διαχείριση αποσύνδεση
5. Κατάλληλο για το κέντρο δεδομένων και το περιβάλλον μηχανών:
Υποστήριξη καυτής σύνδεσης υπηρεσίας/κυρίως ελεγκτή/διασύνδεσης Ethernet/φανατήρα/κάρτα τροφοδοσίας
Όλο το μηχάνημα έχει εμπρόσθια αεροπορική / μετά την αεροπορική σχεδίαση, με ισχυρή ικανότητα διάσπασης θερμότητας
Υποστήριξη για Gigabit Ethernet
Διαχείριση, υποστήριξη δικτύωσης OSPF
Συμβατό με τροφοδοσία AC/HVDC/-48V για εφαρμογές κέντρων δεδομένων.
Προδιαγραφή του προϊόντος
|
Ονομασία του έργου
|
Περιγραφή
|
|
Δυναμικό μεταφοράς
|
96*200Gbps /60*400Gbps
|
|
Μονάδα Διαχείρισης Δικτύου
|
-
2U/4U Πλαισίωμα: προστασία εφεδρικής προστασίας διπλού πλοίαρχου 1:1
-
1U Τάξι: μονό πλοίο
-
Δέσμη διαχείρισης: 2* ηλεκτρική θύρα RJ45 Gigabit Ethernet, 2* οπτική θύρα SFP Gigabit Ethernet
1*Πορτ της κονσόλας USB τύπου C
Πύλες MUX: 2*Πύλη διαχείρισης συσκευών Mux και Demux
|
|
Ηλεκτρική κάρτα στρώματος
|
Το 200G TMUX υποστηρίζει διπλές υπηρεσίες 2*100G έως 1*200G
Το 200G TMUX υποστηρίζει υπηρεσίες 20*10G έως 1*200G
Το 200G TMUX υποστηρίζει υπηρεσίες 10*10G + 1*100G ή 2*100G έως 1*200G
400G TMUX υποστηρίζει υπηρεσίες 4*100G έως 1*400G
Το 400G TMUX υποστηρίζει υπηρεσίες 4*100G έως 2*400G (1+1 προστασία)
800G TMUX υποστηρίζει υπηρεσίες 8*100G έως 1*800G
Το 800G TMUX υποστηρίζει διπλές υπηρεσίες 2*400G έως 1*800G
|
|
Πίνακας οπτικής στρώσης
|

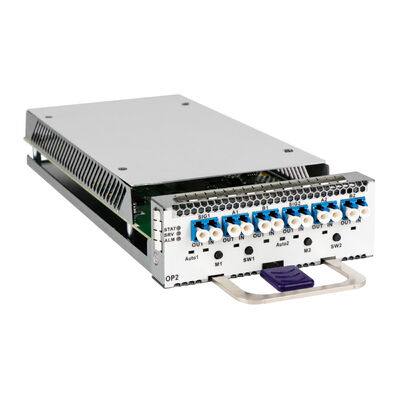

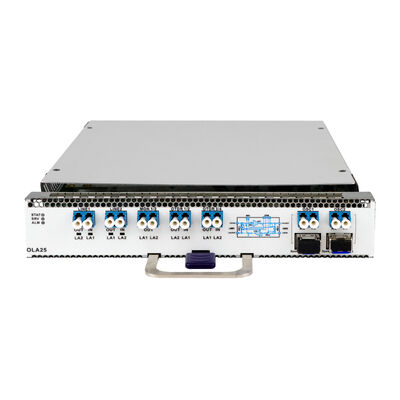

κάρτα WSS / κάρτα TFF / κάρτα OP / κάρτα OTDR / κάρτα OCM / κάρτα OA / κάρτα OLA / κάρτα PTM / κάρτα MUX 8 κυμάτων / κάρτα MUX 48 κυμάτων / κάρτα VMUX 48 κυμάτων / κάρτα MUX 96 κυμάτων
|
|
Μέγεθος
|
1/2 κάρτα υπηρεσίας
|
216 mm (W) * 262 mm (D) * 40 mm (H)
|
|
1/4 Κάρτα υπηρεσίας
|
107 mm (Δ) * 262 mm (Δ) * 40 mm (Η)
|
|
Τάξι 4U
|
Υποστηρίζει 16*1/4 slots ή 8*1/2 slots
442mm (W) * 485mm (D) * 176mm (H)
|
|
Τάξι 2U
|
Υποστηρίζει 8*1/4 slots ή 4*1/2 slots
442mm (W) * 485mm (D) * 88mm (H)
|
|
1U Πλαισίου
|
Υποστηρίζει 4*1/4 slots και 2*1/2 slots
442mm (W) * 485mm (D) * 44mm (H)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας
|
-5°C ~ 45°C
|
|
Θέρμανση αποθήκευσης
|
-40°C ~ 80°C
|
|
Η υγρασία
|
5% ~ 95% χωρίς συμπύκνωση
|
|
Πηγή ενέργειας
|
Διπλή παροχή 1: 1 υποστήριξης: AC220V/υψηλής τάσης DC/-48V προαιρετικά
|
|
Καταπολέμηση της εξουσίας
|
4U<2300W,2U <1300W· 1U <800W (βάσει ισχύος πλήρους στρώσης/αναπνευστικού με πλήρη ταχύτητα),
|
Πλαίσιο τηλεπικοινωνιακής ποιότητας
1. Πρότυπα ποιότητας
Συμμόρφωση με τις απαιτήσεις ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Περιλάβετε τις ειδικές απαιτήσεις του πελάτη
Καθορίστε κριτήρια αναφοράς: απόδοση, καθυστέρηση, κατανάλωση ενέργειας, αντοχή
2. Διαδικασία QC
Εισερχόμενη επιθεώρηση: Έλεγχος οπτικών ενοτήτων, PCB, πηγών ρεύματος, θήκων
Ελέγχος παραγωγής: επιθεώρηση AOI, ποιότητα συγκόλλησης, οπτική ευθυγράμμιση, επαλήθευση λιμένων και PoE
Δραστηριώδης δοκιμή:
Διακόπτης: απόδοση, VLAN, QoS, έξοδο PoE
DWDM: ακρίβεια μήκους κύματος, OSNR, επίπεδα οπτικής ισχύος
Δοκιμές περιβάλλοντος: θερμοκρασία (-40~75°C), υγρασία, δονήσεις
Εγκατάσταση: λειτουργία με υψηλό φορτίο, απώλεια πακέτων και σταθερότητα της οθόνης
Τελικός έλεγχος: εμφάνιση, επισήμανση, επανεξέταση πλήρους λειτουργίας
3. Εξοπλισμός δοκιμής
Αναλυτής οπτικού φάσματος (OSA)
Γεννήτρια κίνησης (περισσότερη απόδοση, καθυστέρηση)
Αναλυτής πρωτοκόλλου (TCP/IP, VLAN)
Περιβαλλοντικοί θάλαμοι και πίνακες δονήσεων
4. Έγγραφα
Πλήρες φάκελος δοκιμών (ειδοποιήσεις, βαθμονόμηση, πιστοποιητικά)
Σύστημα QC για την ιχνηλασιμότητα και την παρακολούθηση ελαττωμάτων
5Συνεχή βελτίωση
Ανάλυση των βασικών αιτιών (RCA)
Κύκλος ανατροφοδότησης πελατών
Τακτική κατάρτιση του προσωπικού
Το αποτέλεσμα: μεγαλύτερη αξιοπιστία, χαμηλότερο ποσοστό αποτυχίας, μειωμένο κόστος μεταπώλησης.
